Пускатель электромагнитный ПМЕ-214 УХЛ4 В 220В (4з+4р) РТТ-141 25А - 080214440ВВ220000800 КашинЗЭА 4з+4р

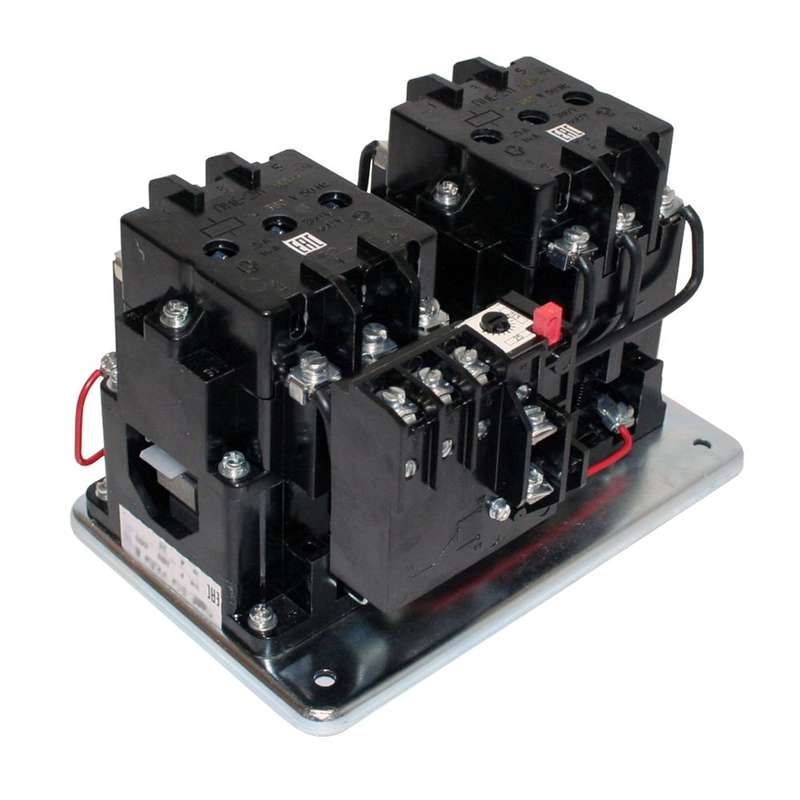

Пускатель электромагнитный ПМЕ-214 УХЛ4 В 220В 4з+4р 25А с реле РТТ-141 25.0А - это реверсивный электромагнитный пускатель с тепловой защитой, предназначенный для дистанционного управления трёхфазными асинхронными двигателями мощностью до 11 кВт. Бренд КЗЭА и артикул ПМЕ-214 указывают на серийную продукцию, применяемую в промышленной автоматике.

Назначение и область применения

Пускатель электромагнитный ПМЕ-214 УХЛ4 используется для пуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в цехах, на конвейерах, насосных станциях и других объектах с постоянным режимом работы. Встроено тепловое реле РТТ-141, обеспечивающее защиту от перегрузок и обрыва фазы. Напряжение катушки управления 220 В позволяет использовать его в типовых сетях промышленного освещения и управления.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Номинальное рабочее напряжение: до 660 В
• Количество контактов: 6 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Тепловое реле: РТТ-141, настроен на срабатывание при 21,3 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип присоединения: винтовые зажимы для проводов
• Класс выпуска: Class 20 - время срабатывания тепловой защиты при 1,2×Iном ≈ 20 минут
• Индикация состояния: есть (визуальное положение контактов через окно)
• Количество световых сигнализаторов: 0 - требуется внешняя индикация

Совместимость и монтаж

Пускатель электромагнитный ПМЕ-214 монтируется на стандартную DIN-рейку шириной 35 мм. Присоединение проводов - винтовое, рекомендуются медные жилы сечением до 16 мм2. Для реверсивного включения необходим второй аналогичный пускатель или модуль с блокировкой взаимной блокировки. Тепловое реле РТТ-141 уже установлено и предварительно настроено на 21,3 А; при необходимости регулировки - доступ к шкале на лицевой стороне. Обязательно соблюдать расстояние между пускателями для теплоотвода - минимум 10 мм.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12445. Работает в соответствии с классом точности 20 - гарантирует надёжную защиту от длительных перегрузок. Отсутствие степени защиты IP00 означает, что устройство нельзя устанавливать вне защищённых корпусов. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле РТТ-141 исключает необходимость отдельной установки защиты
• Высокая коммутационная износостойкость благодаря классу 20 и качественной сборке КЗЭА
• Чёткая индикация положения контактов - удобно при диагностике
• Поддерживает реверсивное управление без дополнительных модулей
• Совместим с большинством стандартных щитов и DIN-реек

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях без корпуса - степень защиты IP00
• Не подходит для частотного управления или плавного пуска - только прямой пуск
• Настройка теплового реле фиксирована на 21,3 А; при необходимости другого порога - требуется замена реле
• Отсутствуют световые индикаторы - необходимо подключение внешних сигналов
• Не рассчитан на работу выше 55 C - запрещено размещение рядом с нагревательными элементами

Примеры использования

• Управление насосом в системе водоснабжения
• Реверсивный привод ленточного конвейера
• Пуск вентилятора в вентиляционной системе
• Автоматизация станка с возможностью изменения направления вращения
• Щитовое оборудование на заводах с напряжением 380–440 В

Практические советы

• При монтаже проверьте соответствие сечения проводов - максимальное сечение 16 мм2, меньшие значения повышают надёжность соединения
• Для реверсивной схемы используйте два пускателя с механической или электрической блокировкой - чтобы избежать одновременного включения
• Если двигатель часто запускается, убедитесь, что интервал между пусками больше времени остывания теплового реле (не менее 10–15 минут)
• Проверяйте затяжку винтов после первых 10–20 включений - возможна усадка проводов
• Для долговечности устройства применяйте ОПН на катушку управления - особенно при работе с длинными кабелями
• При замене реле РТТ-141 выбирайте модель с таким же диапазоном настройки - 21,3 А - и совпадающим креплением
