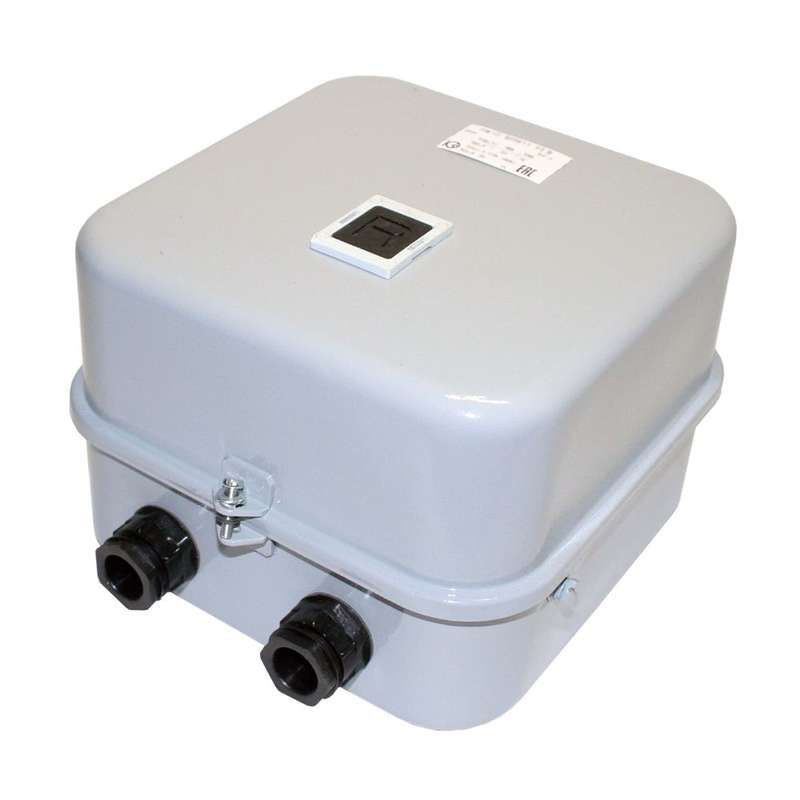

Пускатель электромагнитный ПМ12-025611 У2 В 220В (2з+4р) РТТ-131 25.0А - 040611241ВВ220000810 КашинЗЭА

Пускатель электромагнитный реверсивный У2 220В 2 нормально открытых + 4 нормально закрытых контакта 25.0А РТТ-131 предназначен для дистанционного управления трёхфазными асинхронными двигателями - в том числе для запуска, остановки и изменения направления вращения. Этот пускатель сочетает функции коммутации и тепловой защиты, что делает его надёжным решением для промышленных систем управления. Бренд КЗЭА и артикул РТТ-131 указывают на серийную продукцию, проверенную в условиях постоянной нагрузки.

Назначение и область применения

Пускатель электромагнитный реверсивный У2 220В 2 нормально открытых + 4 нормально закрытых контакта 25.0А РТТ-131 используется для управления трёхфазными электродвигателями с короткозамкнутым ротором. Он обеспечивает:

• дистанционный пуск и остановку двигателя;
• реверсирование - изменение направления вращения;
• защиту от длительных перегрузок и обрыва фазы через встроенное тепловое реле.

Подходит для стационарных установок: насосов, вентиляторов, конвейеров, станков, где требуется частый пуск/останов и смена направления работы. Применяется в промышленных щитах, автоматизированных линиях, энергоэффективных системах.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать рабочую нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 220 В переменного тока - совместим с сетями 220 В AC, распространёнными в промышленном оборудовании.
• Максимальное напряжение силовой цепи: 660 В - позволяет использовать в высоковольтных трёхфазных системах.
• Номинальная мощность: 11 кВт - оптимально для двигателей этой мощности при 380–400 В.
• Контакты: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) - обеспечивают гибкую связь с цепями управления, сигналами и блокировками.
• Тепловое реле: есть - защищает двигатель от перегрева при долговременной перегрузке.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −10 C до +55 C, в помещениях с умеренно влажным воздухом.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает внутрь в достаточных количествах для нарушения работы) и брызг воды с любого направления.
• Индикация: да - наличие индикатора состояния (например, горящего светодиода) позволяет визуально контролировать включение пускателя.
• Класс выпуска: Class 20 - время срабатывания теплового реле соответствует классу 20, то есть отключение происходит при перегрузке в течение 20 минут при токе 6×I_n.

Совместимость и монтаж

Пускатель электромагнитный реверсивный У2 220В 2 нормально открытых + 4 нормально закрытых контакта 25.0А РТТ-131 имеет монтаж на плату - он крепится болтами к металлической поверхности или DIN-рейке через адаптер (при необходимости). Главная цепь подключается через винтовые зажимы - требуют регулярной затяжки после первых нескольких включений.

Внимание! Монтаж на плату исключает использование штатных креплений на DIN-рейку. Для установки в типовые распределительные щиты потребуется переходная планка или рамка. Подключение проводов - медные жилы сечением до 10 мм2. Не допускается применение многожильных проводов без наконечников.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле обеспечивает соответствие классу защиты 20, что гарантирует своевременное отключение при аварийных режимах. Степень защиты IP54 снижает риск повреждения от внешних факторов, однако не предохраняет от прямого воздействия струи воды или погружения.

Преимущества

• Встроенные контакты НО и НЗ позволяют реализовать сложные схемы блокировки и сигнализации без дополнительных модулей.
• Наличие теплового реле экономит место в щите - не нужен отдельный термореле.
• Высокая механическая прочность корпуса и качественная сборка характерны для продукции КЗЭА.
• Индикация состояния ускоряет диагностику отказов.

Ограничения применения

• Не для взрывоопасных сред - степень защиты IP54 недостаточна для Zone 1/2.
• Не рекомендован для частых пусков более 60 раз в час - возможен быстрый износ контактов.
• Максимальная температура окружающей среды - 55 C; при работе рядом с нагреваемыми элементами необходима принудительная вентиляция.
• Отсутствуют световые сигнализаторы - нельзя визуально отличить состояние “пуск” от “работа”, если не установлены внешние индикаторы.

Примеры использования

• Оборудование для перемещения материалов - конвейеры с реверсом для сброса забоя.
• Циркуляционные насосы в системах отопления, где необходимо менять направление потока.
• Шлифовальные и точильные станки - часто требуют смены направления вращения инструмента.
• Автоматические системы хранения - подъёмники и транспортировочные механизмы с двунаправленным движением.

Практические советы

• При использовании в схемах с частыми реверсами обязательно используйте ограничитель перенапряжений (ОПН) параллельно катушке - продлит срок службы контактов и предотвратит пробои.
• Проверьте посадочный размер перед монтажом - площадка должна быть ровной, без деформаций, чтобы избежать перекоса контактов.
• После первого включения проведите контрольную затяжку винтовых зажимов спустя 1–2 часа - металл может немного осесть.
• Для удобства обслуживания вынесите вспомогательные контакты на отдельные клеммы - так проще тестировать цепи управления.
• Не применяйте этот пускатель вместо контактора с большей мощностью - даже при 25 А он не рассчитан на токи выше 11 кВт.
