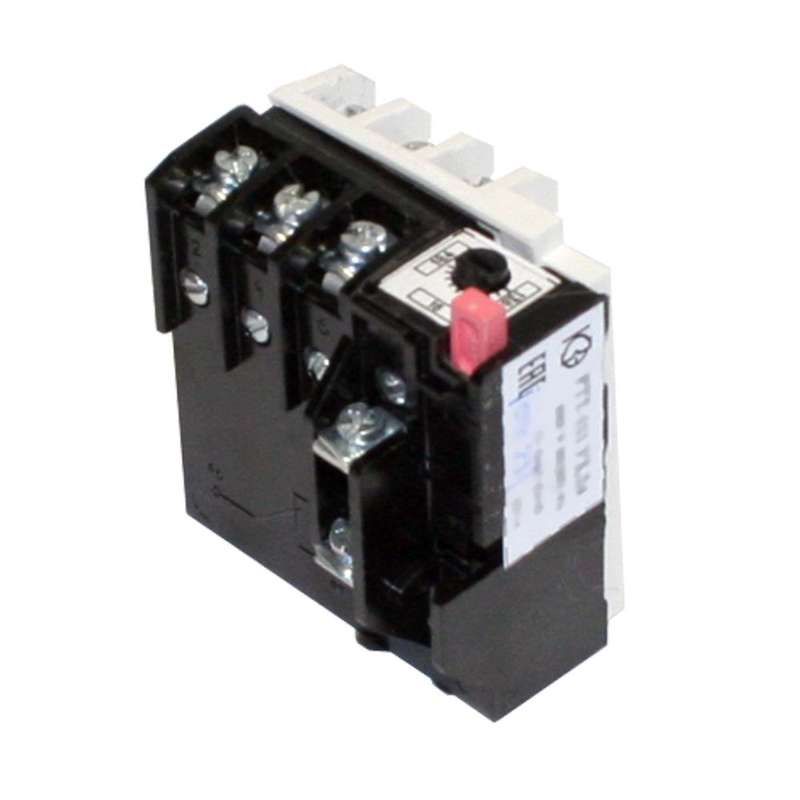

Реле электротепловое токовое РТТ-111 УХЛ4 16.0А - 13,6..18,4А инд.устан. 1нз КашинЗЭА 140111000В016.000000

Реле электротепловое токовое РТТ-111 УХЛ4 16.0А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого устройства в промышленных сетях.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 16.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от отказа одной из фаз - так называемого «обрыва фазы». Это предотвращает перегрев обмоток и выход двигателя из строя.

Изделие используется в схемах управления электроприводами в цепях переменного тока до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров, вентиляторов и другого оборудования с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - максимальный ток, который реле может коммутировать без срабатывания при нормальной работе.
• Род тока: Переменный (AC) - работает в сетях 50/60 Гц; допускается применение и в цепях постоянного тока до 440 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Максимальное рабочее напряжение: 660 В - позволяет использовать в промышленных сетях среднего класса напряжений.
• Количество НЗ контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления при срабатывании.
• Класс выпуска: 20 - время срабатывания при перегрузке в 20 раз выше номинала составляет около 1 секунды; характеризует быстродействие при аварийных режимах.
• Климатическое исполнение: УХЛ4 - устойчиво к повышенной влажности, температурным колебаниям и коррозии, подходит для использования в неотапливаемых помещениях, на открытых площадках и в условиях холодного климата.
• Способ монтажа: Встраиваемый - устанавливается внутрь распределительного шкафа или щита, не требует внешней рамки.
• Тип присоединения: Винтовое соединение - надёжная механическая фиксация проводов через зажимы с болтами.

Совместимость и монтаж

Реле электротепловое токовое РТТ-111 УХЛ4 16.0А совместимо с автоматическими выключателями и контакторами серий, используемых в промышленных щитах. Для правильной работы необходимо соблюдать посадочные размеры и расположение клемм.

При монтаже важно:

• Подключить все три фазы двигателя к соответствующим входным и выходным клеммам реле;
• Не затягивать винты слишком сильно - риск повреждения пластиковой корпусной части;
• Обеспечить доступ к регулировочному механизму для последующего обслуживания;
• Установить реле вертикально - отклонение более чем на +-15° может изменить порог срабатывания.

Безопасность и стандарты

Реле электротепловое токовое РТТ-111 УХЛ4 16.0А соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Произведено в соответствии с технологиями, обеспечивающими безопасную работу в условиях промышленной электросети.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на тепловую энергию, вызванную током, а не просто на величину тока.
• Автоматический или ручной сброс после срабатывания - зависит от модели, что даёт контроль над восстановлением системы.
• Стабильная работа при скачках напряжения и нестабильном питании - не чувствительно к кратковременным импульсам.
• Защита от обрыва фазы - одна из важнейших функций, снижающая риск дорогостоящего ремонта двигателей.

Ограничения применения

• Не предназначен для защиты однофазных устройств или двигателей малой мощности ниже 5 А - чувствительность рассчитана на 16 А и выше.
• Не работает при коротком замыкании - требуется обязательная параллельная установка автоматического выключателя или предохранителей.
• Чувствителен к окружающей температуре: при установке рядом с нагревательными элементами возможны ложные срабатывания.
• Не рекомендовано использование в местах с постоянными вибрациями выше 1g - может влиять на механическую часть биметаллической пластины.

Примеры использования

• Щит управления конвейерной линией на пищевом заводе - защита двигателей от заклинивания ленты.
• Насосная станция водоснабжения - предотвращение перегрева насоса при засорении всасывающего трубопровода.
• Вентиляционные установки в производственных цехах - защита от перегрузки при увеличенной нагрузке на вал.
• Циркулярные пилы и деревообрабатывающие станки - исключение выхода двигателя из строя при перегрузке материалом.

Практические советы

• Настройка тока срабатывания: модель имеет индивидуальную регулировку в диапазоне 13,6–18,4 А - выбирайте значение, равное номинальному току двигателя, но не выше.
• Проверьте соответствие тока двигателя и реле перед установкой - если двигатель потребляет 15 А, то 16 А - оптимальный вариант.
• После первого запуска проверьте, не сработало ли реле при пусковом токе - он может быть в 5–7 раз выше номинала, но реле не должно сработать, если правильно настроено.
• При использовании в условиях сухого воздуха и низкой влажности - возможно снижение чувствительности; в таких случаях стоит дополнительно контролировать температуру корпуса.
• Замена реле: если срабатывает часто, проверьте не сам двигатель, а наличие перегрузки, плохого контакта или несоответствия токов.
