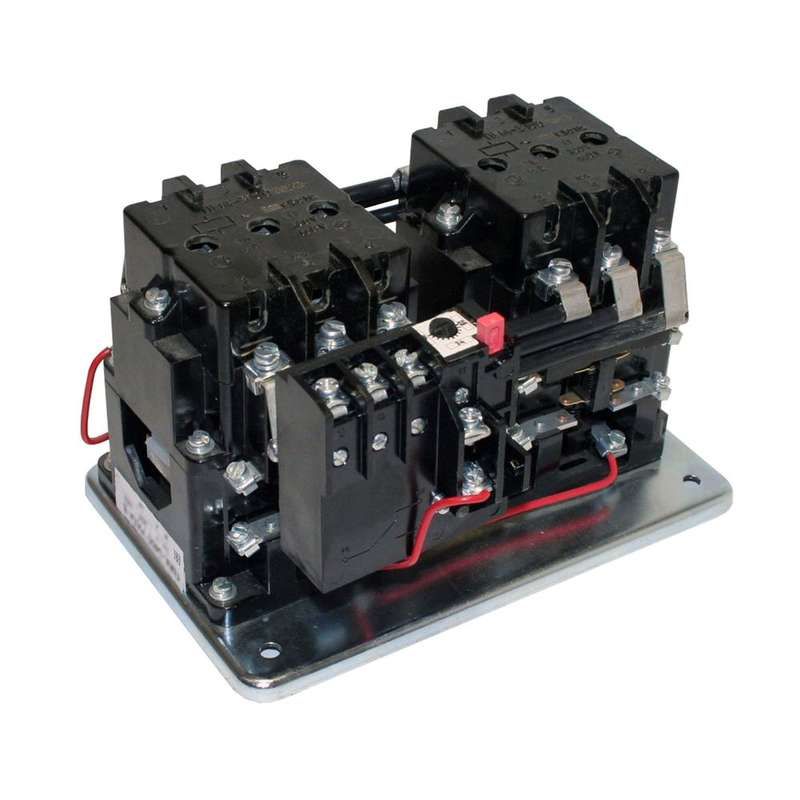

Пускатель электромагнитный ПМА-3400 УХЛ4 В, 380В, (2з+2р), РТТ-141 34,0А - 380В 2з+2р 34А КашинЗЭА 090340220ВВ380002400

Пускатель электромагнитный ПМА-3400 УХЛ4 - это реверсивный аппарат с тепловой защитой, предназначеный для управления трёхфазными двигателями до 18,5 кВт. Бренд КЗЭА обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикул 090340220вв380002400 соответствует модели с двумя нормально-открытыми и двумя нормально-закрытыми контактами, а также встроенным реле РТТ-141.

Назначение и область применения

Пускатель электромагнитный ПМА-3400 УХЛ4 используется для дистанционного запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках. Встроенное тепловое реле РТТ-141 защищает двигатель от длительной перегрузки и обрыва фазы. Подходит для сетей переменного тока 50/60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Тип: реверсивный пускатель
• Род тока: переменный (AC)
• Номинальный ток: 40 А
• Напряжение катушки управления: 380 В
• Номинальная мощность (AC-3): 18,5 кВт
• Контакты: 2 нормально-открытых (НО), 2 нормально-закрытых (НЗ)
• Защита от перегрузки: да, через реле РТТ-141 (ток срабатывания 34 А)
• Напряжение изоляции: 660 В
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает высокую влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: винтовые зажимы
• Индикация: есть (состояние контактов), светодиодов нет
• Класс выпуска: 20 - соответствие требованиям ГОСТ Р МЭК 60947-4-1

Совместимость и монтаж

Пускатель ПМА-3400 УХЛ4 совместим с любыми устройствами, использующими DIN-рейку 35 мм. Подключение силовых цепей - к верхним и нижним клеммам, управление - к катушке 380 В. Вспомогательные контакты (2 НО + 2 НЗ) доступны для схем автономного управления, блокировок и сигналов. Реле РТТ-141 предварительно установлено и настроено на 34 А; регулировка возможна только при снятии крышки. Не требуется дополнительное питание для индикации - она активируется при включении катушки.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р МЭК 60947-4-1 и имеет класс выпуска 20. Тепловое реле РТТ-141 обеспечивает защиту согласно требованиям к перегрузкам. Отдельно рекомендовано использовать ограничитель перенапряжения ОПН, подключаемый параллельно катушке, чтобы продлить срок службы электромагнита и исключить пробои в цепях управления. Без IP-защиты применение вне шкафа опасно - попадание пыли, влаги или сторонних предметов может вызвать короткое замыкание.

Преимущества

• Встроенная тепловая защита снижает необходимость в отдельном термореле
• Реверсивная схема позволяет менять направление вращения двигателя без внешнего коммутирования
• Высокий уровень механической прочности и долговечность контактов благодаря качественной сборке КЗЭА
• Чёткая индикация состояния (вкл./выкл.) без необходимости внешних индикаторов
• Поддержка работы в сложных климатических условиях (УХЛ4)

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP00 не допускает открытой установки
• Не рассчитан на частотные преобразователи - только на прямое включение в сеть 50/60 Гц
• Работает только при напряжении катушки 380 В +-10%; использование других значений (например, 220 В) невозможно
• Тепловое реле РТТ-141 нельзя заменить другим типом - модуль закреплен жестко
• Не подходит для частых включений более 600 раз в час - риск перегрева контактов

Примеры использования

• Автоматизация воздуходувки на заводе - пуск, остановка, реверс при смене режима обработки
• Конвейерная лента с двухпозиционным перемещением - кнопочные пункты управления с использованием НЗ контактов для блокировки
• Циркулярная пилы с функцией быстрой остановки - защита от перегрузки при затуплении режущего элемента
• Гидравлический насос в системе орошения - работа в условиях повышенной влажности воздуха

Практические советы

• Обязательно устанавливайте Пускатель ПМА-3400 внутри электрошкафа - даже малая пыль может повредить контакты
• Проверьте посадочный диаметр провода: максимальное сечение - 16 мм2 для силовых клемм, 2,5 мм2 для управления
• При подключении катушки 380 В соблюдайте полярность L/N - хотя он не чувствителен к фазе, лучше сохранять последовательность всей системы
• Если система часто выключается, установите ОПН рядом с пускателем - это снизит нагрузку на катушку и повысит срок службы
• Не забудьте проверить настройку реле РТТ-141 перед первым запуском - ток срабатывания задан на 34 А, что близко к максимуму для вашего двигателя
• При ремонте или замене - всегда используйте оригинальные детали КЗЭА, особенно контакты и механизм реверса
