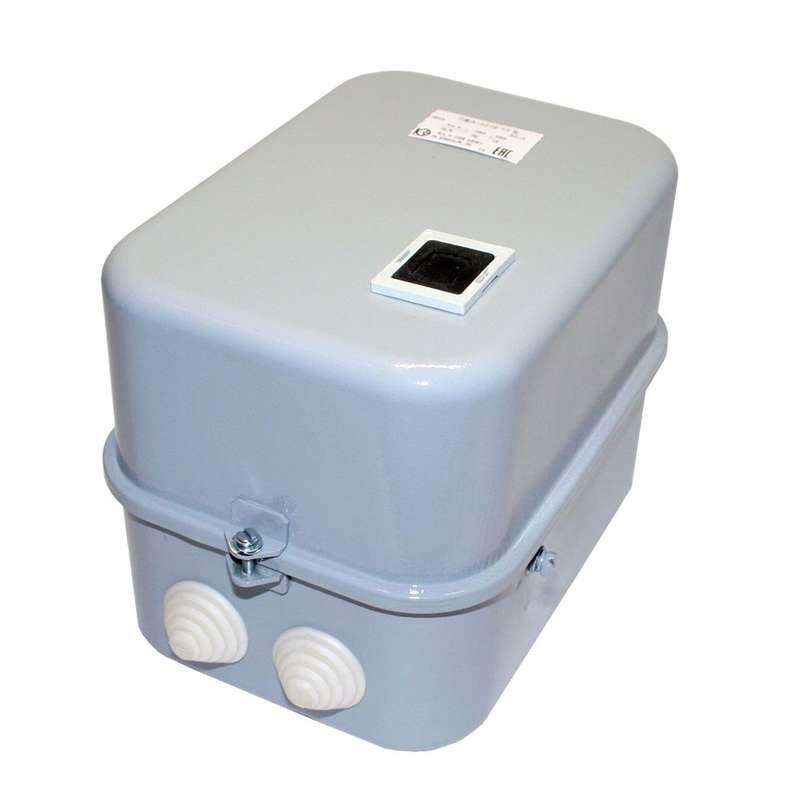

Пускатель электромагнитный ПМА-3210 У3 В, 380В, (2з+2р), РТТ-141 34,0А - 090321222ВВ380002400 КашинЗЭА

Пускатель электромагнитный У3 В 380В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 34.0А - это реверсивный пускатель с тепловым реле для управления трёхфазными двигателями в промышленных системах. Бренд КЗЭА и артикул 090321222вв380002400 указывают на серийную продукцию, предназначенную для стационарных установок с напряжением до 660 В.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 34.0А используется для дистанционного запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных электроприводах: насосах, вентиляторах, конвейерах, станках. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы. Комплекс из двух нормально открытых и двух нормально закрытых контактов позволяет реализовать сложные схемы управления, включая блокировки и индикацию состояния.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 40 А (при AC-3, 400 В - мощность 18,5 кВт)
• Напряжение катушки управления: 380 В
• Максимальное рабочее напряжение: 660 В
• Количество вспомогательных контактов: 2 НО (нормально открытых) + 2 НЗ (нормально закрытых)
• Тепловое реле защиты: да, с регулируемой отсечкой по времени
• Климатическое исполнение: У3 - работает при температуре от −25 C до +55 C
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном ≈ 20 минут
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы для проводов
• Индикация: есть (световая или механическая, тип не указан)
• Световые сигнализаторы: 0 - внешняя индикация требует дополнительных элементов

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В 2 нормально открытых + 2 нормально закрытых контакта РТТ-141 34.0А монтируется исключительно на монтажную плату или щитовую панель. Подключение силовой цепи - через винтовые зажимы; рекомендуется использовать медные жилы сечением 4–16 мм2. Катушка управления рассчитана на 380 В - нельзя подключать к 220 В без преобразователя. Для работы с реверсом требуется два таких пускателя или один двойной реверсивный модуль. Индикация наличия питания доступна, но визуальный статус (например, “работает” / “остановлен”) требует внешних лампочек или PLC-интерфейса.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте во влажных помещениях без корпуса. Тепловое реле имеет класс 20, что гарантирует селективность срабатывания при перегрузке. Для предотвращения пробоя катушки при коммутации рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенные 2 НО и 2 НЗ контакта позволяют собирать сложные схемы без дополнительных блоков
• Тепловое реле снижает риск выхода двигателя из строя при перегреве
• Высокая надёжность винтовых зажимов - минимум обслуживания
• Индикация состояния упрощает диагностику
• Реверсивная конструкция совместима с большинством стандартных схем управления

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 не защищает от брызг и пыли
• Монтаж только на панель - невозможно крепление на DIN-рейку
• Напряжение катушки 380 В - несовместимо с сетями 220 В без трансформатора
• Отсутствие световых сигнализаторов требует внешней индикации
• Максимальная температура эксплуатации - 55 C; не применять в плохо вентилируемых шкафах без принудительного охлаждения

Примеры использования

• Управление насосом в системе водоснабжения - запуск/остановка по уровню, реверс при необходимости продувки
• Конвейерная лента на пищевом производстве - автоматический реверс при заклинивании
• Вентилятор охлаждения в цеху - включение при достижении пороговой температуры
• Станок с ЧПУ - точное управление направлением вращения шпинделя

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и отказ
• Для реверсивной схемы используйте механическую или электрическую блокировку между двумя пускателями - предотвратите одновременное включение
• Подключите ОПН к катушке управления - особенно важно при частых включениях
• Выбирайте сечение кабеля по таблице для 40 А - не менее 6 мм2 для меди
• Не забудьте про терморегулятор или вентиляцию шкафа - превышение 55 C сокращает срок службы
• Проверьте соответствие нагрузки - максимальная мощность 18,5 кВт при 400 В; при более высоком напряжении (до 660 В) допустимая мощность ниже
