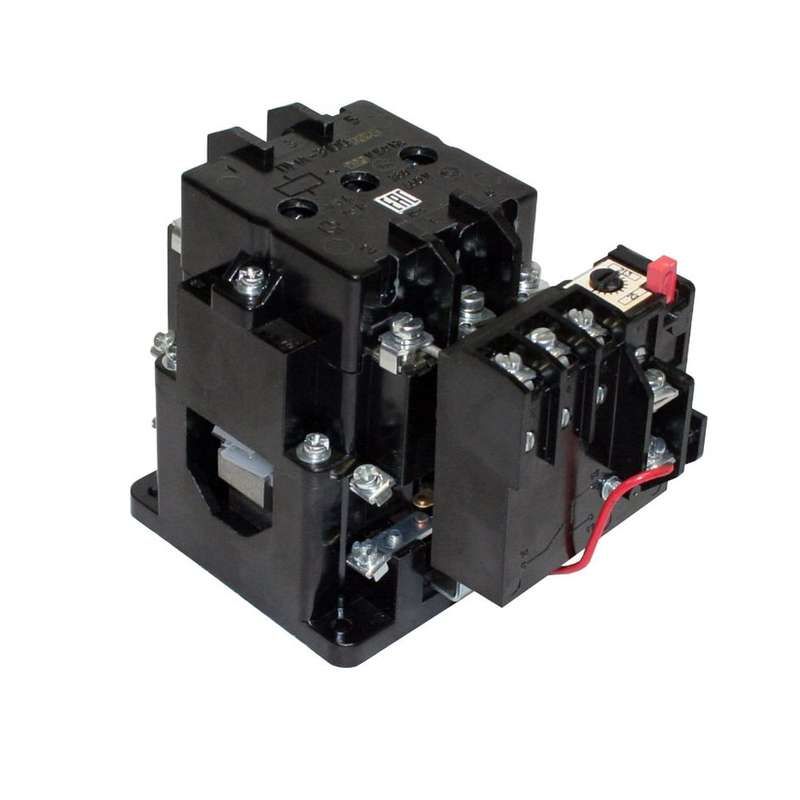

Пускатель электромагнитный ПМА-3200 УХЛ4 В 380В (2з+2р) РТТ-141 34.0А - 090320220ВВ380002400 КашинЗЭА

Пускатель электромагнитный УХЛ4 380В 2з+2р 34.0А, с реле РТТ-141 - это устройство для дистанционного управления трёхфазными двигателями с защитой от перегрузок и обрыва фаз. Бренд КЗЭА и артикул пма-3200 указывают на серийную продукцию, предназначенную для промышленных систем автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 380В 2з+2р 34.0А, с реле РТТ-141 используется для включения, выключения и защиты электродвигателей переменного тока. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров и других механизмов с короткозамкнутым ротором. Обеспечивает прямой пуск двигателя без снижения напряжения. Тепловое реле РТТ-141 защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока (для катушки управления)
• Максимальное рабочее напряжение: 660 В - позволяет использовать в сетях с повышенным уровнем напряжения
• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт
• Тип тока: переменный (AC), частота 50–60 Гц
• Тип пускателя: прямого пуска - без плавного запуска
• Защита от перегрузки: тепловое реле РТТ-141 с диапазоном настройки 28 А
• Количество контактов: 3 силовых нормально замкнутых (НО), 2 вспомогательных замыкающих (НО), 2 размыкающих (НЗ)
• Индикация состояния: есть - сигнал о включенном состоянии
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допустима повышенная влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20 (время отключения при 1,2×Iн ≈ 20 минут)
• Способ монтажа: DIN-рейка или на монтажную плату
• Тип соединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 380В 2з+2р 34.0А, с реле РТТ-141 совместим с любыми стандартными DIN-рейками шириной 35 мм. Монтаж на плату возможен через отверстия для крепления - требуется предварительно подготовить место под болты. Силовые контакты рассчитаны на провода сечением до 16 мм2. Вспомогательные контакты подходят для подключения цепей управления 24–220 В. Убедитесь, что катушка управления питается именно от 380 В - применение другого напряжения вызовет отказ или повреждение устройства.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - использование вне электрошкафа или без защитного кожуха запрещено. Применение ограничителей перенапряжений (ОПН) на катушке рекомендовано для продления срока службы при частых включениях.

Преимущества

• Встроенный термореле РТТ-141 обеспечивает точную защиту без необходимости внешнего оборудования
• Высокая механическая прочность и долговечность благодаря качественной сборке КЗЭА
• Индикация работы - легко определить состояние пускателя без тестера
• Поддержка DIN-монтажа - быстрая установка и замена в шкафах
• Широкий диапазон рабочего напряжения (до 660 В) - универсальность для различных сетей

Ограничения применения

• Не подходит для частотного регулирования - только прямой пуск
• IP00 - нельзя использовать в открытых помещениях, сырых средах, местах с пылью без дополнительной защиты
• Тепловое реле настроено на 28 А - не подходит для двигателей ниже 15 кВт без переустановки или замены реле
• Не имеет функции реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема
• Максимальная температура эксплуатации 55 C - не применяйте рядом с нагревательными элементами без принудительного охлаждения

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом воды в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Пуск компрессора в воздушной станции
• Контроль работы станка с ЧПУ в металлообработке

Практические советы

• Проверьте соответствие сечения кабеля и номинала автомата перед подключением - для 18,5 кВт рекомендуется автомат 40–50 А
• При использовании в условиях вибраций закрепите пускатель дополнительно хомутами - винтовые соединения могут ослабнуть
• Если двигатель часто запускается (более 10 раз в час), установите ОПН на катушку - это снизит риск пробоя изоляции
• Не используйте этот пускатель для однофазных двигателей - он рассчитан исключительно на три фазы
• При замене реле РТТ-141 выбирайте аналог с таким же диапазоном настройки - изменение может привести к ложным срабатываниям
• Обязательно отключите питание перед обслуживанием - даже при отключённом двигателе на контактах может сохраняться остаточное напряжение
