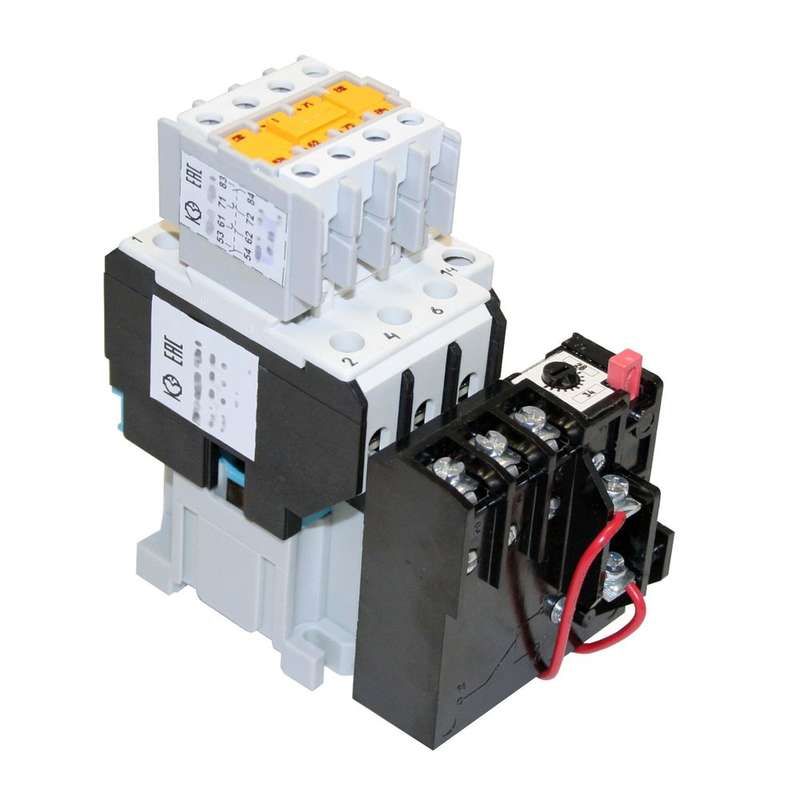

Пускатель электромагнитный ПМ12-040200 УХЛ4 В, 380В, (3з+2р), РТТ-121, 34,0А - 380В 3з+2р РТ КашинЗЭА 050200320ВВ380000610

Пускатель электромагнитный ПМ12-040200 УХЛ4 В 380В (3з+2р) 34А, с реле РТТ-121 - это реверсивный пускатель для дистанционного управления трёхфазными двигателями мощностью до 18,5 кВт. Обеспечивает пуск, остановку, реверс и тепловую защиту. Применяется в стационарных системах автоматизации с переменным током 380–660 В. Бренд: КЗЭА, артикул: ПМ12-040200.

Назначение и область применения

Пускатель электромагнитный ПМ12-040200 УХЛ4 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Поддерживает функции:

• дистанционного включения и выключения;
• реверса направления вращения;
• защиты от длительной перегрузки и обрыва фазы через встроенное тепловое реле РТТ-121.

Подходит для использования в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с постоянной нагрузкой. Не рекомендуется для частого пуска/останова более 60 раз в час - это снижает срок службы контактов.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц.
• Номинальное напряжение: до 660 В (рабочее напряжение катушки - 380 В).
• Номинальный ток: 40 А (при этом указано 34 А в названии - это допустимый рабочий ток при конкретных условиях; максимальная коммутируемая мощность - 18,5 кВт).
• Количество контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ) силовых, 2 НО + 2 НЗ вспомогательных.
• Тепловое реле: встроено - модель РТТ-121, регулируется под ток двигателя.
• Индикация: есть - светодиоды показывают состояние включения/выключения.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +55C, устойчив к повышенной влажности и запылённости в помещениях.
• Степень защиты: IP00 - корпус не защищён от внешних воздействий, требует установки в шкаф или корпус.
• Класс выпуска: Class 20 - время срабатывания теплового реле соответствует классу 20 (время отключения при 1,2×Iн ≈ 20 минут).
• Способ соединения: винтовые зажимы - надёжное крепление проводов сечением до 16 мм2.
• Способ монтажа: на монтажную плату - требуется жесткая фиксация на металлическом основании.

Совместимость и монтаж

Пускатель ПМ12-040200 рассчитан на установку на стандартную DIN-рейку или монтажную плиту. Монтаж выполняется с помощью болтов или крепёжных отверстий на корпусе. Внимание: из-за отсутствия степени защиты IP00 устройство обязательно помещается внутрь электрошкафа. Соединение проводов - только винтовое, без быстрозажимных клемм. Для работы с реверсом требуется два кнопочных поста или двухпозиционный переключатель с механической блокировкой против одновременного включения обоих контакторов.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле РТТ-121 обеспечивает защиту согласно ГОСТ 30218. Предусмотрена возможность установки ограничителей перенапряжений (ОПН) параллельно катушке для продления срока службы контактов и предотвращения пробоя изоляции.

Преимущества

• Встроенное тепловое реле исключает необходимость внешнего устройства защиты.
• Чёткая схема реверса с возможностью механической блокировки - безопасность при работе с двигателями.
• Высокая надёжность контактов благодаря классу 20 и качественной сборке от КЗЭА.
• Индикация состояния позволяет оперативно диагностировать работу системы без тестеров.
• Устойчивость к климатическим условиям УХЛ4 делает его пригодным для использования в неотапливаемых цехах.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• IP00 - нельзя использовать вне электрошкафа, даже в сухих помещениях.
• Не предназначен для частого пуска (более 60 циклов/час) - риск оплавления контактов.
• Требуется точная настройка теплового реле РТТ-121 под реальный ток двигателя - неверная настройка приведёт к ложным отключениям или отказу защиты.
• Не совместим с сетями постоянного тока - катушка рассчитана только на AC 380 В.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение/остановка по уровню, реверс при обслуживании трубопровода.
• Привод конвейера на пищевом производстве - пуск после очистки, реверс для устранения засора.
• Вентилятор в цеху - аварийная остановка при перегреве, защита от обрыва фазы.
• Оборудование с двумя режимами движения: подъёмник, транспортер с изменяемым направлением.

Практические советы

• При монтаже проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев.
• Настройте тепловое реле РТТ-121 точно по паспортному току двигателя, а не по номинальному току пускателя (40 А).
• Для долгой жизни контактов используйте ОПН (ограничитель перенапряжений) - особенно при частых включениях.
• Проверяйте наличие механической блокировки между прямыми и реверсивными контактами - это обязательное условие безопасности.
• При использовании в холодных помещениях (до −40C) перед первым включением прогрейте устройство в течение 10–15 минут.
• Не забывайте про периодическую очистку контактов от пыли - IP00 не защищает от оседания грязи внутри шкафа.
