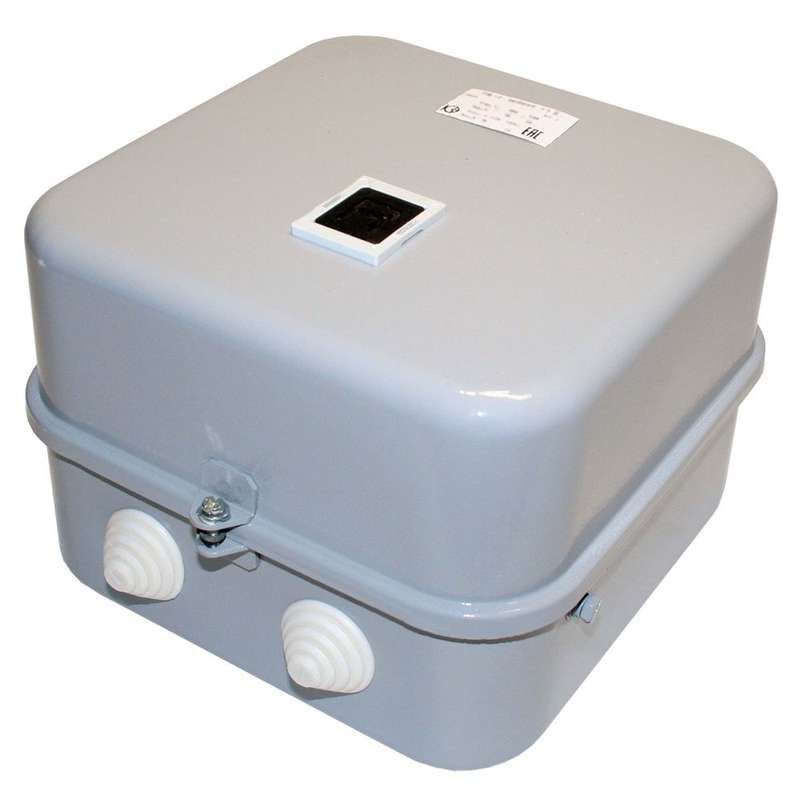

Пускатель электромагнитный ПМ12-040640 У3 380В (4з+2р) РТТ-121 34.0А - 050640422ВВ380000610 КашинЗЭА

Пускатель электромагнитный У3 380В 4з+2р 34.0А РТТ-121 - реверсивный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями до 18,5 кВт, рассчитанный на работу в сетях переменного тока 380–660 В. Бренд КЗЭА и артикул РТТ-121 указывают на серийную продукцию, предназначенную для промышленной автоматизации.

Назначение и область применения

Пускатель электромагнитный У3 380В 4з+2р 34.0А РТТ-121 используется для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машиностроении, на конвейерах, насосных станциях и других объектах, где требуется надёжное коммутирование нагрузки до 18,5 кВт. Наличие теплового реле обеспечивает защиту от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 40 А (реальная маркировка 34,0 А - устаревшее обозначение; фактическая рабочая способность соответствует 40 А)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 18,5 кВт
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя
• Тепловое реле: есть - защищает двигатель от длительных перегрузок
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от −25 C до +55 C, в условиях умеренного климата
• Способ монтажа: на монтажную плату - требует установки на жесткую поверхность с креплением болтами
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 16 мм2
• Класс теплового реле: 20 - время срабатывания при 1,2×Iном составляет около 20 минут
• Индикация: есть - наличие светодиода или индикатора состояния (не указано количество, но функция реализована)
• Количество контактов: 4 нормально замкнутых (4з) и 2 нормально разомкнутых (2р) - для управления цепями сигнализации и блокировки

Совместимость и монтаж

Пускатель электромагнитный У3 380В 4з+2р 34.0А РТТ-121 монтируется исключительно на монтажную плату. Не поддерживает DIN-рейку. Для правильной установки необходимо соблюдать посадочные размеры и использовать крепёж, совместимый с отверстиями корпуса. Присоединение силовых и управляющих проводов выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перекручивания. Монтаж следует выполнять в вертикальном положении +-15°. Убедитесь, что площадка не подвержена вибрациям выше допустимого уровня - это снижает срок службы контактов.

Безопасность и стандарты

Пускатель РТТ-121 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, применяемым к электромагнитным пускателям. Тепловое реле имеет класс 20, что гарантирует селективную защиту от перегрузок. Отсутствие герметизации (IP40) делает устройство непригодным для влажных сред, открытых площадок и мест с высоким уровнем пыли. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле eliminates необходимость внешней защиты
• Реверсивная схема позволяет управлять направлением вращения без дополнительных аппаратов
• Высокая механическая прочность корпуса благодаря исполнению У3
• Индикация состояния упрощает диагностику работы системы
• Винтовые зажимы обеспечивают надёжное соединение даже при многократных демонтажах

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP40 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых щитов
• Монтаж только на плату - несовместим с DIN-рейкой
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможны отказы теплового реле
• Не предназначен для частотного регулирования - работает только при 50/60 Гц

Примеры использования

• Управление насосами в системах водоснабжения
• Реверсирование конвейерных лент на пищевых производствах
• Запуск и остановка вентиляторов в HVAC-системах
• Автоматизация станков с изменением направления движения шпинделя
• Подключение электродвигателей в распределительных щитах заводских линий

Практические советы

• Выбирая пускатель РТТ-121, проверьте соответствие номинала двигателя - 40 А соответствуют максимум 18,5 кВт при 380 В
• Для долгой службы используйте медные провода сечением 6–16 мм2 и плотно затягивайте винты - слабый контакт вызывает перегрев
• Если система часто включается/выключается (>30 раз/час), убедитесь, что контакты не перегреваются - возможно, стоит рассмотреть более мощный аналог
• Обязательно подключите ОПН к катушке управления - особенно при использовании длинных управляющих кабелей
• Не устанавливайте рядом с источниками тепла - температура внутри щита не должна превышать +55 C
• Проверьте полярность подключения катушки - неверное подключение может повредить обмотку
