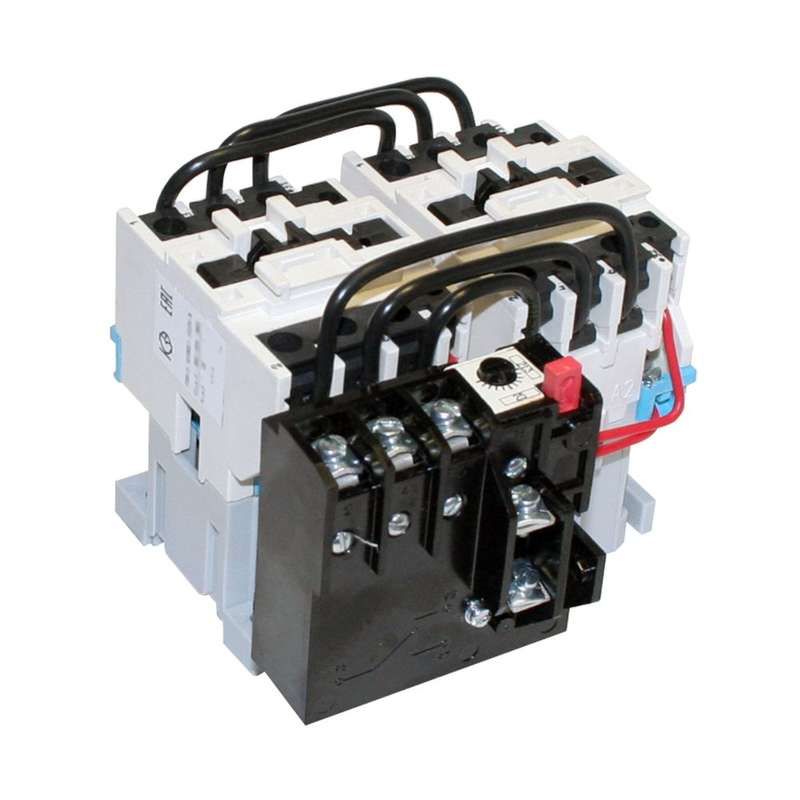

Пускатель электромагнитный ПМ12-025601 УХЛ4 В, 380В, (2р), РТТ-131, 25,0А - 040601020ВВ380000810 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 380В 2-полюсный 25,0А с реле РТТ-131 - это реверсивный электромагнитный пускатель для дистанционного управления трёхфазными двигателями мощностью до 11 кВт. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикулы 040601020вв380000810 и пм12-025601 соответствуют одному устройству.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 380В 2-полюсный 25,0А с реле РТТ-131 предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он позволяет выполнять дистанционный запуск, остановку и реверсирование двигателя. Подходит для стационарных установок в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Реле РТТ-131 обеспечивает защиту от перегрузок и обрыва фазы.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение главной цепи: до 660 В
• Номинальный ток: 25 А
• Напряжение катушки управления: 380 В AC
• Номинальная мощность двигателя: 11 кВт
• Тип пускателя: реверсивный (двухполюсный)
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты IP: IP00 - без защиты от внешних воздействий
• Тип присоединения: винтовые зажимы
• Индикация состояния: есть (световая)
• Количество световых сигнализаторов: 0 - индикация реализована через внешние элементы
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает высокую влажность и запылённость
• Класс тепловой защиты: Class 20 - отключение при перегрузке за 20 минут при токе 1,2×Iн
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 380В 2-полюсный 25,0А с реле РТТ-131 монтируется исключительно на монтажную плату или щитовую панель. Присоединение проводов - винтовое, требует затяжки усилием 0,5–0,7 Нм. Главные контакты рассчитаны на медные жилы сечением до 10 мм2. Управляющая катушка 380 В совместима с сетями 380 В AC, но не работает от постоянного тока. Для реверса требуется два таких пускателя или один двойной реверсивный модуль. Индикация работы реализуется через внешний сигнал - сам пускатель не имеет светодиодов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449. Защита от перегрузок обеспечивается встроенным термореле РТТ-131. Отсутствие степени защиты IP00 требует обязательного размещения внутри корпуса или шкафа. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное реле РТТ-131 снижает необходимость в дополнительных устройствах защиты
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью
• Реверсивная конструкция позволяет менять направление вращения двигателя без внешнего переключения фаз
• Фиксированная индикация состояния контактов повышает удобство диагностики
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях

Ограничения применения

• IP00 - нельзя использовать вне электрошкафа; риск поражения током и попадания пыли/влаги
• Не подходит для частотного регулирования - только пуск/останов/реверс
• Максимальная рабочая температура +55 C - не применять в нагретых помещениях без принудительного охлаждения
• Требует двух экземпляров для полноценного реверса (или специальной реверсивной схемы)
• Не имеет встроенных светодиодов - индикация должна быть организована дополнительно

Примеры использования

• Конвейерная лента с возможностью изменения направления движения
• Циркулярная пила с функцией реверса для удаления опилок
• Вентилятор системы охлаждения, работающий в режиме «забор – вытяжка»
• Насосная станция с автоматическим переключением между основным и резервным насосом

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает перегрев
• Для реверсивной схемы используйте механическую блокировку между двумя пускателями, чтобы избежать короткого замыкания
• Обязательно установите ОПН на катушку управления - особенно при использовании длинных кабелей или частых включениях
• Убедитесь, что питание катушки точно 380 В +-10%. Перенапряжение снизит срок службы катушки
• Проверяйте состояние контактов каждые 6 месяцев - при частых включениях они могут окисляться
• Пускатель УХЛ4 В 380В 2-полюсный 25,0А с реле РТТ-131 не заменяет автоматический выключатель - он используется в связке с ним для защиты от КЗ
