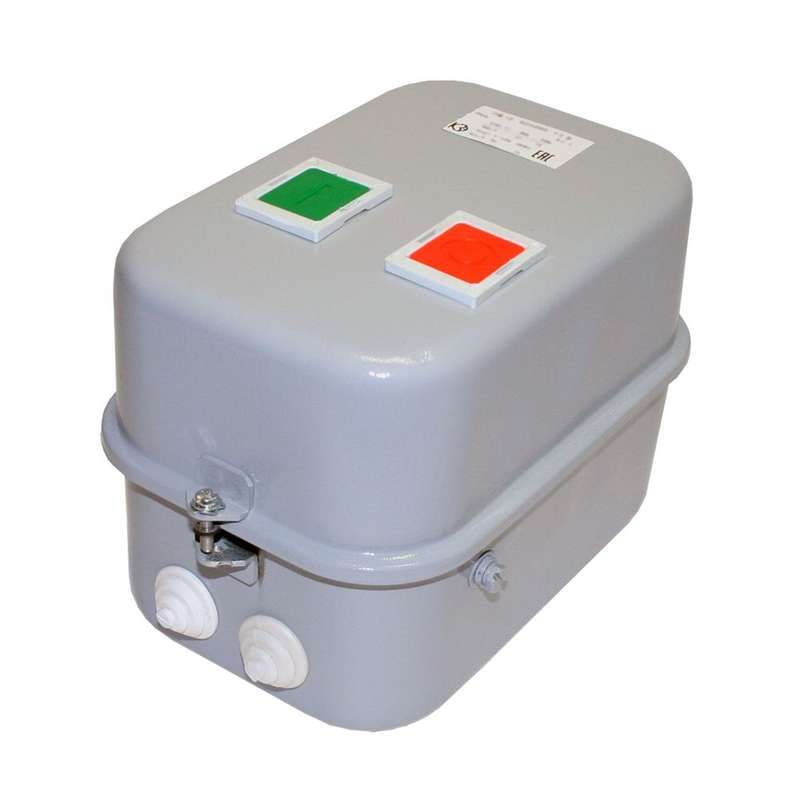

Пускатель электромагнитный ПМ12-025260 У3 В, 380В, (1з), РТТ-131, 25,0А - 040260102ВВ380000810 КашинЗЭА

Пускатель электромагнитный У3 В 380В однополюсный 25,0А с реле РТТ-131 - это устройство для дистанционного включения и выключения электродвигателей с защитой от перегрузок. Произведён компанией КЗЭА, артикулы пм12-025260 и 040260102вв380000810. Подходит для стационарных систем управления трёхфазными двигателями мощностью до 11 кВт.

Назначение и область применения

Пускатель электромагнитный У3 В 380В однополюсный 25,0А с реле РТТ-131 предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и защиту от длительной перегрузки и обрыва фазы. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках с постоянной нагрузкой. Не используется для частотного регулирования или реверса - требует внешней схемы управления.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузку до этого значения.
• Напряжение катушки управления: 380 В переменного тока - работает только при таком напряжении на управляющей цепи.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этой величины.
• Номинальная мощность: 11 кВт - соответствует максимальной мощности двигателя, который можно защищать этим пускателем.
• Тепловое реле: РТТ-131 - обеспечивает тепловую защиту от перегрева двигателя; настройка производится по току.
• Количество контактов: 1 нормально замкнутый (1НЗ), 1 нормально разомкнутый (1НО) + 3 силовых нормально разомкнутых - позволяет реализовать базовые схемы управления, но не поддерживает сложную логику без дополнительных модулей.
• Степень защиты: IP40 - защищает от твердых частиц больше 1 мм, но не от воды и пыли в значительном количестве.
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, без агрессивной среды.
• Максимальная температура эксплуатации: 55 C - нельзя использовать в условиях, где температура выше указанной.
• Способ монтажа: на монтажную плату - требует установки на жесткую поверхность с креплением через отверстия, не подходит для DIN-рейки.
• Тип присоединения: винтовые зажимы - надёжное соединение проводов, требует периодической проверки затяжки.
• Класс выпуска: 20 - время срабатывания теплового реле при 1,2×Iн составляет около 20 минут.
• Индикация: есть - наличие индикатора состояния (обычно светодиода) позволяет визуально определить включен/выключен.

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В однополюсный 25,0А с реле РТТ-131 монтируется исключительно на монтажную плату. Отсутствуют крепления для DIN-рейки. Для подключения используйте провода сечением до 4–6 мм2 - согласно типовым требованиям винтовых зажимов. Убедитесь, что расстояние между фазами соблюдено - IP40 не предполагает изоляцию между соседними аппаратами. Тепловое реле РТТ-131 уже установлено и настроено на 25 А, перенастраивать можно только при замене двигателя.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита от перегрузок реализована через термореле РТТ-131, которое срабатывает при превышении тока более чем на 20%. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно при использовании с кнопочными постами или реле с индуктивной нагрузкой.

Преимущества

• Встроенное тепловое реле РТТ-131 - не требуется докупать отдельное устройство защиты.
• Индикация состояния - упрощает диагностику работы системы без тестеров.
• Высокая механическая прочность корпуса - устойчив к вибрациям в промышленных условиях.
• Совместимость с сетями 50/60 Гц - универсальное решение для различных регионов.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют дополнительные контакты и блокировки.
• IP40 - запрещено использование во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку.
• Максимальная температура 55 C - не применяйте рядом с нагревательными элементами или в плохо вентилируемых шкафах.
• Только переменный ток - не работает с постоянным током даже при совпадении напряжения.

Примеры использования

• Управление насосом водоснабжения мощностью 7,5 кВт в котельной.
• Включение вентилятора охлаждения в печи сушки.
• Автоматический пуск конвейера на пищевом производстве.
• Подключение однофазного двигателя через трёхфазный пускатель - возможно, но требует правильной схемы подключения фаз.

Практические советы

• Проверьте соответствие тока двигателя и номинала пускателя - 25 А не всегда означает 11 кВт, зависит от коэффициента мощности и напряжения сети.
• При монтаже на плату обеспечьте свободный доступ к винтовым зажимам - они требуют периодического обслуживания.
• Не закрывайте пускатель герметичной крышкой - он нуждается в естественной вентиляции для отвода тепла.
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что пускатель рассчитан на такие режимы - класс 20 допускает умеренную частоту включений.
• При замене теплового реле - используйте только оригинал РТТ-131, другие модели могут не сработать при нужном токе.
