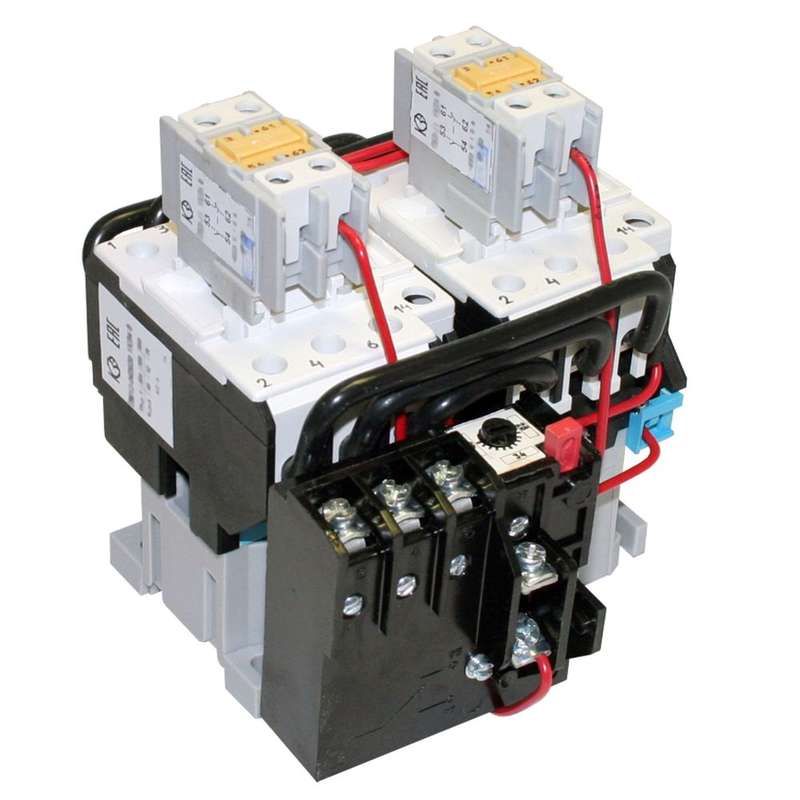

Пускатель электромагнитный ПМ12-040600 УХЛ4 220В (4з+2р) РТТ-121 34.0А - 050600420ВВ220000610 КашинЗЭА

Пускатель электромагнитный УХЛ4 220В 4з+2р 34.0А с реле РТТ-121 - это реверсивный электромагнитный пускатель с тепловой защитой, предназначенный для дистанционного управления трёхфазными двигателями мощностью до 18,5 кВт. Бренд КЗЭА и артикул 050600420вв220000610 указывают на серийную продукцию, предназначенную для стационарных промышленных систем.

Назначение и область применения

Пускатель электромагнитный УХЛ4 220В 4з+2р 34.0А с реле РТТ-121 используется для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Тепловое реле РТТ-121 обеспечивает защиту от длительной перегрузки и обрыва фазы. Реверсивная схема позволяет менять направление вращения двигателя без механических изменений в системе.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток главных контактов.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Напряжение коммутируемой цепи: до 660 В AC - допустимый максимум для силовых цепей.
• Номинальная мощность двигателя: 18,5 кВт - рекомендованная нагрузка для надёжной работы.
• Количество контактов: 4 замыкающих (НЗ) + 3 размыкающих (НО) основных; дополнительно 4 замыкающих и 2 размыкающих вспомогательных - для построения сложных схем управления.
• Тепловое реле: РТТ-121 - встроенное, регулируемое, защищает двигатель от перегрева.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости, но без прямого попадания воды.
• Степень защиты IP: IP00 - нет защиты от внешних воздействий, требуется установка в корпус или щит.
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не подходит для DIN-рейки.
• Подключение: все цепи - винтовые зажимы, подходят провода до 16 мм2.
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут.
• Индикация: есть - наличие светодиодов или других индикаторов не указано, но в описании производителя упоминается индикация, вероятно, через внешние элементы системы.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 220В 4з+2р 34.0А с реле РТТ-121 монтируется исключительно на монтажную плату. Его нельзя установить на DIN-рейку. Для правильной сборки необходимо соблюдать расстояния между другими устройствами - минимум 10 мм с боков и 50 мм сверху/снизу для теплоотвода. Главные контакты подключаются к фазам двигателя и сети через винтовые зажимы. Цепь управления (220 В) подключается к катушке через отдельные винтовые клеммы. Вспомогательные контакты используются для блокировок в схеме реверса - обязательно применять взаимоблокировки, чтобы избежать короткого замыкания при одновременном включении двух контакторов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита от перегрузки реализована через термореле РТТ-121, которое отключает питание при превышении тока более чем на 20%. Однако, поскольку степень защиты IP00, устройство не имеет защиты от пыли и влаги - обязательна установка внутри закрытого электрошкафа. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле РТТ-121 снижает необходимость в дополнительных устройствах защиты.
• Высокое количество вспомогательных контактов (6 шт.) позволяет строить сложные схемы автоматизации без внешних модулей.
• Реверсивная конструкция упрощает управление движением оборудования - нет необходимости в механическом переключении.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках при условии герметизации.
• Винтовое подключение обеспечивает надёжный контакт даже при больших токах и вибрациях.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• IP00 требует обязательной установки в закрытом корпусе - нельзя использовать на открытом воздухе или в сырых местах без защиты.
• Не поддерживает монтаж на DIN-рейку - ограниченные возможности компактной сборки.
• Максимальная температура эксплуатации - 55 C - не подходит для помещений без вентиляции при высоких внутренних температурах.
• Не имеет встроенной индикации состояния - потребуется внешний сигнал (например, лампа или HMI).

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад - пускатель управляет мотором, реле защищает от перегрузки при забивании.
• Циркулярная пила с функцией реверса - быстрое изменение направления вращения диска для выталкивания застрявших материалов.
• Вентиляционная система с двойным режимом - летом - приток, зимой - вытяжка, управление через один пускатель.
• Гидравлический насос в ремонтной мастерской - пуск и остановка по кнопкам, защита от перегрузки при заклинивании.

Практические советы

• Выбирая пускатель электромагнитный УХЛ4 220В 4з+2р 34.0А с реле РТТ-121, проверьте соответствие номинала двигателя - не превышайте 18,5 кВт, иначе реле может не успеть сработать.
• При монтаже на плату используйте изолирующие прокладки - металл корпуса может быть под потенциалом.
• Для реверсивной схемы всегда применяйте электрическую блокировку - два контакта должны быть связаны так, что включение одного размыкает цепь другого.
• Проверяйте затяжку винтов после первых 1–2 часов работы - нагрев вызывает расширение металла, и контакт может ослабнуть.
• Если в вашей системе часто происходят скачки напряжения - установите ОПН на катушку управления. Это продлит срок службы пускателя.
• Не используйте этот пускатель в сетях постоянного тока - он рассчитан только на переменный ток 50/60 Гц.
