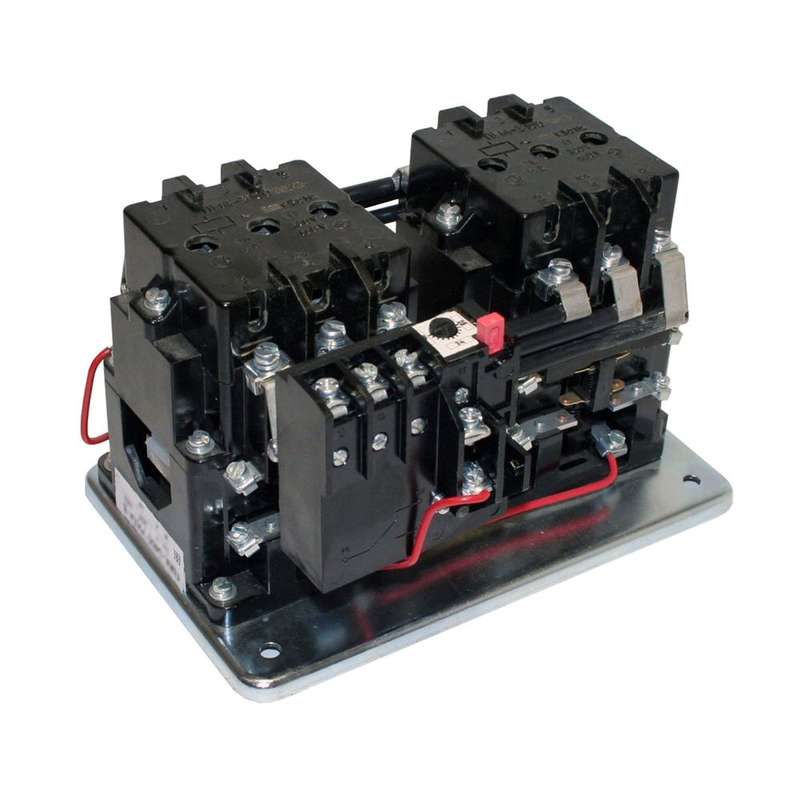

Пускатель электромагнитный ПМА-3400 УХЛ4 В, 220В, (2з+2р), РТТ-141 34,0А - 090340220ВВ220002400 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В (2 нормально открытых + 2 нормально закрытых контакта) РТТ-141 34.0А - устройство для дистанционного управления трёхфазными двигателями с реверсированием и тепловой защитой. Произведён компанией КЗЭА, предназначен для стационарных систем автоматизации с напряжением до 660 В.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В (2 нормально открытых + 2 нормально закрытых контакта) РТТ-141 34.0А используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в промышленных установках: насосах, вентиляторах, конвейерах, станках. Тепловое реле защищает двигатель от длительных перегрузок и обрыва фазы. Комплексный набор контактов позволяет реализовать сложные схемы управления без внешних модулей.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 40 А
• Напряжение катушки управления: 220 В
• Номинальная мощность при AC-3, 400 В: 18,5 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле защиты: да, класс 20
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C
• Степень защиты: IP00 - без корпусной защиты, требует установки в щите
• Способ присоединения: винтовые зажимы для силовых и управляющих цепей
• Способ монтажа: на монтажную плату (панель)
• Индикация состояния: есть (светодиод или механический индикатор)
• Максимальное рабочее напряжение: 660 В

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В (2 нормально открытых + 2 нормально закрытых контакта) РТТ-141 34.0А монтируется исключительно на монтажную плату или панель. Не имеет DIN-рейки - нельзя устанавливать в типовые распределительные шкафы без адаптера. Присоединение проводов - винтовое, допускает сечение до 16 мм2. Для надёжной работы требуется жесткая фиксация: вибрация может вызвать ослабление контактов. Индикация показывает состояние включения, но не указывает причину отключения - её необходимо диагностировать дополнительно через термореле или контроллер.

Безопасность и стандарты

Оборудование соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80 для электромагнитных пускателей. Климатическое исполнение УХЛ4 обеспечивает работу в условиях повышенной влажности и низких температур. Защита от перенапряжений на катушке не встроена - рекомендуется использовать внешние ограничители перенапряжений (ОПН), подключаемые параллельно катушке управления. Отсутствие степени защиты IP00 требует обязательного помещения аппарата внутрь электрошкафа.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме
• Чёткое разделение контактов (2 НО + 2 НЗ) позволяет реализовать реверсивные схемы без дополнительных блоков
• Высокий номинальный ток (40 А) покрывает большинство промышленных двигателей до 18,5 кВт
• Индикация состояния ускоряет диагностику отказов
• Климатическое исполнение УХЛ4 делает возможным применение в неотапливаемых помещениях и на объектах с суровым микроклиматом

Ограничения применения

• Не предназначен для установки вне электрошкафа - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Отсутствует возможность монтажа на DIN-рейку - требует изготовления специальной платы или крепления
• Не рассчитан на частые включения/выключения более 600 раз в час - риск сваривания контактов при высокой нагрузке
• Не поддерживает коммуникацию (нет интерфейсов Modbus, IO-Link и др.) - применяется только в базовых схемах управления
• Требуется внешняя защита от импульсных перенапряжений на катушке - без ОПН возможны выходы из строя при скачках напряжения

Примеры использования

• Реверсивная система управления вентилятором в вентиляционном канале - один пускатель управляет направлением вращения
• Автоматическая линия конвейера с двумя режимами движения: вперёд и назад
• Система запуска насоса с аварийной остановкой при перегреве
• Щит управления станком с ЧПУ, где требуется реверс и защита от обрыва фазы

Практические советы

• При монтаже на плату используйте металлическую основу с хорошим теплоотводом - нагрев при 40 А значителен
• Подключение катушки 220 В - соблюдайте полярность! Обратное подключение не повредит, но может нарушить индикацию
• Для долгой службы проверяйте затяжку винтов каждые 6 месяцев - особенно при вибрационных нагрузках
• Установите ОПН (например, ОПН-220) прямо на выводы катушки - это продлит срок службы контактора в сетях с помехами
• Не используйте этот пускатель в цепях постоянного тока - он рассчитан только на переменный ток
• Проверьте соответствие сечения кабеля и номинала автомата перед подключением - 40 А требуют минимум 10 мм2 медного провода
