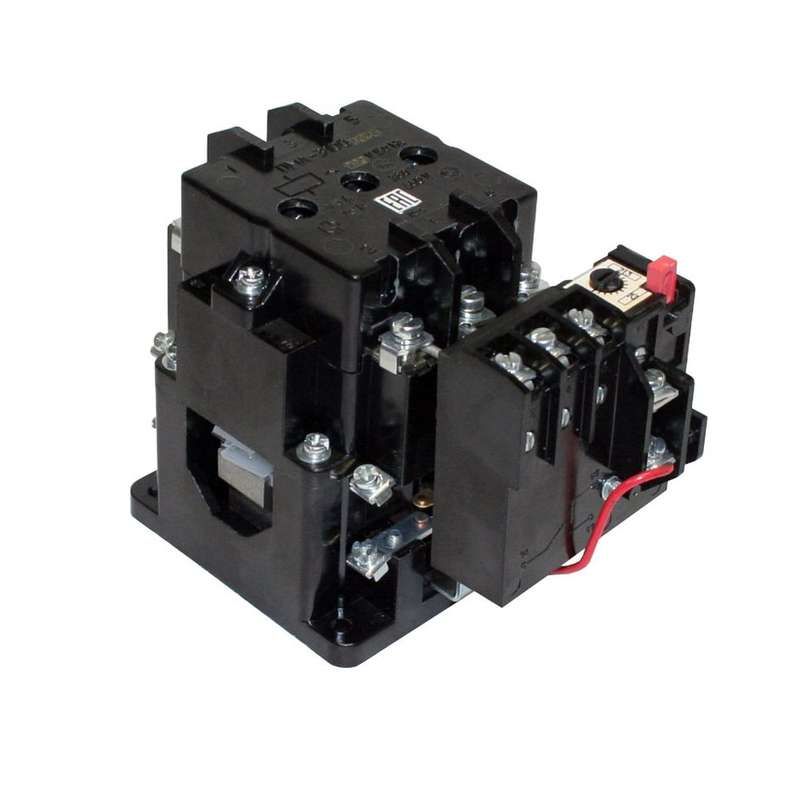

Пускатель электромагнитный ПМА-3200 УХЛ4 В 220В (2з+2р) РТТ-141 34.0А - 090320220ВВ220002400 КашинЗЭА

Пускатель электромагнитный УХЛ4 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 34.0А - это устройство для дистанционного управления трёхфазными асинхронными двигателями с защитой от перегрузок. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикулы пма-3200 и 090320220вв220002400 соответствуют одному и тому же продукту.

Назначение и область применения

Пускатель электромагнитный УХЛ4 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 34.0А предназначен для включения, выключения и защиты электродвигателей в стационарных системах. Подходит для управления двигателями до 18,5 кВт при напряжении 400 В переменного тока. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Работает в составе автоматических схем управления, где требуется дистанционный пуск, остановка и защита от перегрузок и обрыва фазы.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 40 А
• Напряжение катушки управления: 220 В
• Номинальная мощность (AC-3, 400 В): 18,5 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле: да, модель РТТ-141, срабатывает при токе до 34,0 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: на монтажную плату (панель)
• Присоединение главной цепи: винтовые зажимы
• Класс тепловой защиты: 20 - время срабатывания реле при 1,2×Iн - около 20 минут
• Индикация состояния: есть (светодиод или механический индикатор положения контактов)
• Максимальная рабочая температура: +55 C

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 34.0А монтируется исключительно на монтажную плату. Не имеет крепёжных отверстий для шасси или DIN-рейки. Главные силовые контакты подключаются через винтовые зажимы - необходимо использовать провода сечением, рассчитанным на 40 А. Управляющая катушка 220 В совместима с сетями 220/230 В переменного тока. Вспомогательные контакты (2 НО + 2 НЗ) позволяют реализовать блокировки, сигналы и логические схемы управления. Тепловое реле РТТ-141 предварительно настроено на 34 А - при необходимости регулировки следует проверить возможность замены реле на аналогичное с другим токовым порогом.

Безопасность и стандарты

Устройство соответствует требованиям к пускателям для промышленного оборудования. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - использование возможно только внутри защищённых электрошкафов. Монтаж вблизи воды, масла или пыли запрещён без дополнительной оболочки. Рекомендуется применять ограничители перенапряжений (ОПН) параллельно катушке для продления срока службы устройства, особенно при частых коммутациях.

Преимущества

• Встроенное тепловое реле РТТ-141 обеспечивает защиту от перегрузок без дополнительных устройств
• Чёткая комбинация контактов (2 НО + 2 НЗ) позволяет легко реализовать сложные схемы управления
• Климатическое исполнение УХЛ4 делает устройство пригодным для работы в холодных и влажных помещениях
• Индикация состояния упрощает диагностику и обслуживание
• Высокая долговечность благодаря классу 20 - устойчивость к длительным перегрузкам

Ограничения применения

• Не допускается установка вне электрошкафа - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Подходит только для постоянного монтажа на плату; несовместим с DIN-рейкой
• Максимальная температура окружающей среды +55 C - нельзя использовать в жарких помещениях без принудительного охлаждения
• Тепловое реле не регулируется пользователем - если нужен другой ток срабатывания, придётся менять весь модуль
• Не предназначен для частого реверса - высокая нагрузка на контакты снижает срок службы

Примеры использования

• Управление насосом в водопроводной станции - включение по уровню, защита от сухого хода
• Привод конвейера на пищевом производстве - пуск/остановка по команде контроллера
• Вентилятор системы охлаждения в цеху - аварийная остановка при перегреве
• Оборудование с логической схемой: один НЗ-контакт используется для блокировки старта при аварии, второй НО - для сигнализации “работает”

Практические советы

• При монтаже на плату соблюдайте минимальные расстояния между соседними аппаратами - нагрев при работе может повлиять на соседние элементы
• Проверьте соответствие сечения проводов: для 40 А используйте медные провода минимум 6–10 мм2
• Если система часто включается/выключается, установите ОПН на катушку - это снизит риск пробоя изоляции
• Не забудьте про доступ к винтовым зажимам - они должны быть легко доступны для периодического затягивания
• При использовании в условиях влажности (УХЛ4) обязательно герметизируйте шкаф и следите за конденсатом
• Пускатель электромагнитный УХЛ4 220В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 34.0А - не заменяйте реле РТТ-141 на другие модели без согласования с документацией КЗЭА
