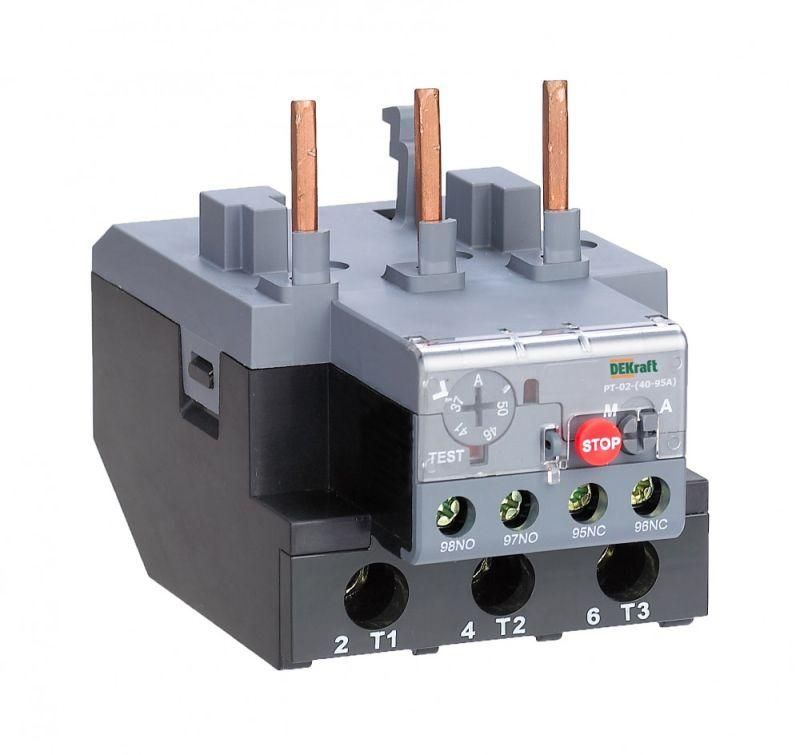

Реле тепловое для контакторов 40А-95А 12.0А-18.0А РТ-02 | 23173DEK DEKraft APC

Реле тепловое для контакторов 40А-95А 12.0А-18.0А от DEKraft (арт. 23173dek) - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устанавливается непосредственно на контакторы КМ-102 или крепится отдельно, обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Реле тепловое для контакторов 40А-95А 12.0А-18.0А защищает электродвигатели и другие потребители от повреждений из-за:

• перегрузки по току;
• асимметрии напряжения между фазами;
• заклинивания ротора;
• продолжительного пуска двигателя.

Используется совместно с контакторами КМ-102, а также с другими моделями контакторов, имеющими подходящую посадочную площадку. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 18 А - максимальный ток, который реле способно контролировать без срабатывания при нормальной работе.
• Диапазон регулировки тока: 12,0–18,0 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - реле контролирует все три фазы одновременно.
• Контакты: 2 normally open (НО) + 2 normally closed (НЗ) - используются для сигнализации и управления цепями защиты.
• Класс расцепления: 10 - время срабатывания при перегрузке 6×I_ном составляет 4–10 секунд; подходит для двигателей с высокой инерцией.
• Подключение: винтовое - провода зажимаются болтами, что обеспечивает прочный контакт без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - гибкая установка в щите или на DIN-рейке.

Совместимость и монтаж

Реле тепловое для контакторов 40А-95А 12.0А-18.0А (23173dek) проектировалось для установки на контакторы КМ-102 от DEKraft. Однако благодаря стандартизированному креплению, оно совместимо с аналогичными контактными аппаратами других производителей - например, ЛЭЗ, IEK, Schneider Electric, если они имеют ту же посадочную форму.

При самостоятельном монтаже (не на контактор):

• Убедитесь, что реле установлено вертикально - допускается отклонение до +-15° от вертикали.
• Не располагайте рядом с источниками тепла - температура окружающей среды должна быть в пределах –25…+60 C.
• Подключайте провода сечением 0,5–2,5 мм2 - слишком толстый провод может не войти в клеммы.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ Р МЭК 60947-4-1. Класс защиты IP20 - не предназначен для работы во влажной или запылённой среде без корпуса. Для использования в условиях повышенной запылённости рекомендуется помещать реле внутрь электрошкафа.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать оптимальный вариант восстановления после срабатывания в зависимости от типа оборудования.
• Стабильная работа при колебаниях температуры - термочувствительные элементы обеспечивают точное срабатывание даже при изменении внешней температуры.
• Простая настройка - регулировка тока осуществляется поворотом шкалы без инструментов.
• Визуальный индикатор срабатывания - легко определить причину отключения.

Ограничения применения

• Не используется для защиты однофазных нагрузок - только трёхфазные цепи.
• Не защищает от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителей.
• Не работает при температуре ниже –25 C и выше +60 C - требует контроля микроклимата в щите.
• Не подходит для частотных преобразователей - чувствителен к несинусоидальному току.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 5,5 кВт (ток ~15 А) на заводе.
• Обеспечение безопасности конвейера с асинхронным двигателем в пищевой промышленности.
• Контроль нагревательного насоса в системе отопления с периодическими пусками.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 12,0–18,0 А - выбирайте ближайшее нижнее значение для большей защиты.
• При использовании в автоматическом режиме повторного включения учитывайте, что реле может снова включить двигатель до устранения причины перегрузки - лучше использовать ручной режим для критических объектов.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание.
• Если реле часто срабатывает - проверьте баланс фаз, механическое состояние двигателя и правильность настройки.
