Реле тепловое RTX3 40 с дифференциальной защитой 12...18A - 416673 Legrand

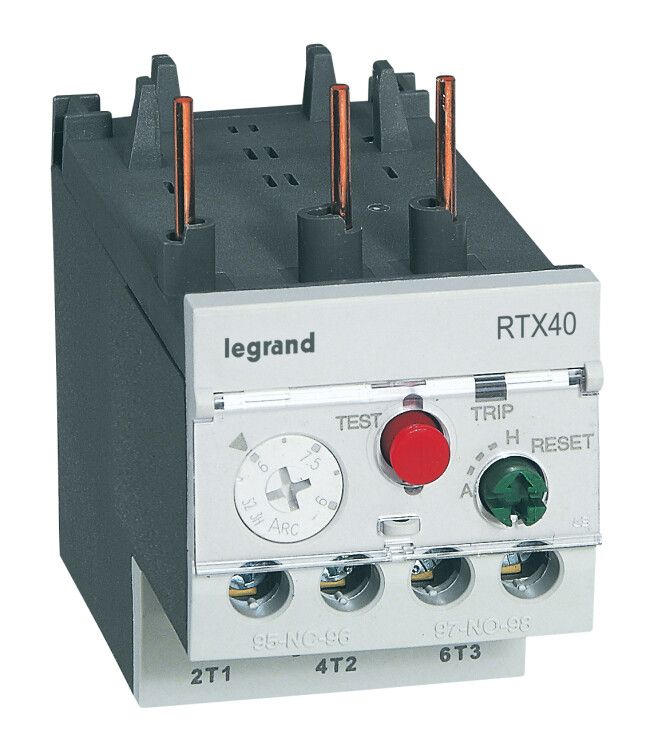

Реле тепловое RTX3 40 с дифференциальной защитой 12–18 А - устройство для защиты электродвигателей от перегрузки и несимметричного тока, совместимое с контактными аппаратами серии CTX3. Артикул 416673 от Legrand обеспечивает надёжную работу в промышленной автоматике.

Назначение и область применения

RTX3 40 с дифференциальной защитой защищает трёхфазные электродвигатели от длительных перегрузок и нарушений баланса фаз. Отличается высокой точностью срабатывания благодаря комбинации тепловой и дифференциальной защиты. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием, где важна стабильная работа двигателя.

Технические характеристики

• Номинальный ток: 12–18 А - регулируемый диапазон, позволяет точно настроить защиту под конкретный двигатель;
• Количество полюсов: 3 - соответствует трёхфазным сетям;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных систем с повышенным напряжением;
• Количество нормально открытых (НО) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Количество нормально закрытых (НЗ) контактов: 1 - применяется для аварийной блокировки или индикации срабатывания;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд, что соответствует требованиям к защите двигателей средней мощности;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение;
• Способ монтажа: непосредственное крепление - устанавливается прямо на базовый модуль CTX3 без дополнительных кронштейнов.

Совместимость и монтаж

RTX3 40 предназначен исключительно для установки на модули серии CTX3 - CTX3 22 и CTX3 40. Монтаж выполняется путём плотного защёлкивания на направляющие шины базового устройства. Подключение проводов осуществляется через винтовые клеммы. Для правильной работы необходимо соблюдать полярность подключения силовых фаз и использовать провода сечением, соответствующим току нагрузки. Установка на другие серия реле невозможна.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 и IEC/EN 60947-5-1. Обеспечивает безопасную работу в условиях промышленной среды с возможностью выдерживать колебания температур и вибраций. Класс защиты IP20 предполагает использование внутри распределительных щитов, без доступа к токоведущим частям.

Преимущества

• Дифференциальная защита реагирует на потерю одной из фаз - снижает риск повреждения двигателя при “обрыве”;
• Точная настройка тока срабатывания в диапазоне 12–18 А минимизирует ложные срабатывания;
• Интеграция с CTX3 уменьшает количество соединений и ускоряет сборку щита;
• Винтовые клеммы позволяют легко заменить реле без демонтажа всей системы;
• Стандартный класс защиты 10 оптимален для большинства промышленных применений.

Ограничения применения

• Не предназначено для однофазных цепей - требует трёхфазного питания;
• Не работает без установленного базового модуля CTX3 - самостоятельное применение невозможно;
• Не имеет функции автоматического восстановления - после срабатывания требуется ручной сброс;
• Не рекомендовано для экстремальных условий: высоких уровней влаги, химических паров или взрывоопасных зон - требует установки в защищённых щитах.

Примеры использования

• Защита насоса в системе водоснабжения с мощностью до 5,5 кВт;
• Контроль тока в приводе конвейера на пищевом производстве;
• Обеспечение безопасности вентиляционного оборудования в HVAC-системах;
• Автоматизация станков с ЧПУ, где важно сохранить целостность двигателя при перегрузках.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 12–18 А - выбирайте реле с запасом по току, но не выходящим за пределы;
• При монтаже затягивайте винты равномерно, чтобы избежать деформации клемм;
• После срабатывания дождитесь остывания элементов перед сбросом - повторное включение сразу может вызвать повторное срабатывание;
• Используйте только оригинальные модули CTX3 - совместимость с аналогами не гарантируется;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может привести к увеличению переходного сопротивления.
