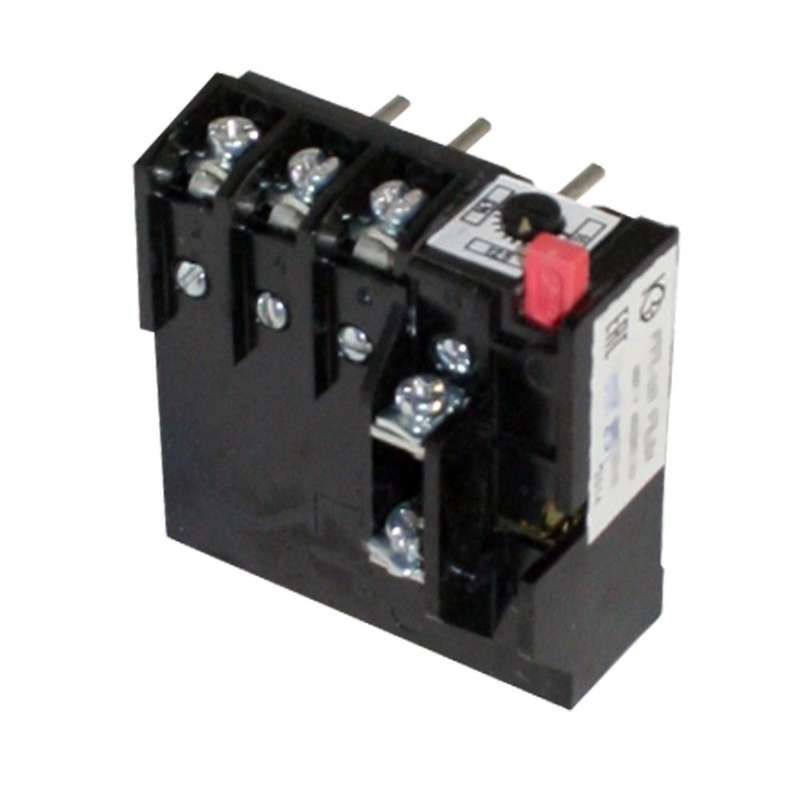

Реле электротепловое токовое РТТ-141 УХЛ4 12,5А - 12.5А 10,6-14,3А к ПМА, ПМЕ 1нз КашинЗЭА 140141000В012.500000

Реле электротепловое токовое РТТ-141 УХЛ4 12,5А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 12,5А указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 12,5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Устройство работает в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для установки в панелях управления, щитах автоматики, на станках, насосах, конвейерах и других объектах с электроприводом.

Технические характеристики

• Номинальный ток: 12,5 А - предельный рабочий ток, при котором реле не срабатывает; регулируемый диапазон срабатывания - 10,6–14,3 А.
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд, что соответствует стандартным требованиям к тепловой защите двигателей.
• Максимальное напряжение: 660 В - допустимое напряжение в цепи управления и силовой цепи.
• Род тока: переменный (AC) - основная область применения; также совместим с цепями постоянного тока до 440 В.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, типичных для промышленных помещений в умеренном и холодном климате.
• Исполнение: нереверсивное - не предназначен для работы в режимах реверса двигателя, требует внешнего реверсивного контактора.

Совместимость и монтаж

Реле электротепловое токовое РТТ-141 УХЛ4 12,5А монтируется на DIN-рейку через специальный крепёжный элемент ("на аппарат"). Присоединение проводов - винтовое, с возможностью зажима медных жил сечением до 2,5 мм2. Совместимо с контактными аппаратами ПМА и ПМЕ, используемыми в системах управления приводами. Для правильной работы необходимо соблюдать посадочные размеры и не затягивать винты с усилием выше рекомендованного - это предотвращает повреждение корпуса и контактных групп.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18152, обеспечивающим надёжность и безопасность в промышленных сетях. Конструкция исключает самопроизвольное срабатывание при вибрациях и механических ударах. Защита от случайного доступа к токоведущим частям обеспечена конструкцией корпуса.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов (10,6–14,3 А) благодаря термобиметаллическому механизму.
• Стабильная работа в широком диапазоне температур и влажности - идеально для неотапливаемых цехов и открытых площадок.
• Простота диагностики: наличие одного НЗ контакта позволяет легко интегрировать сигнал срабатывания в систему управления или световую сигнализацию.
• Долгий срок службы - конструкция без электроники снижает риск отказа от перепадов напряжения и помех.

Ограничения применения

• Не применяется в цепях с частотным преобразователем - тепловые реле не реагируют на высшие гармоники, что может привести к некорректному срабатыванию или отсутствию защиты.
• Не подходит для защиты однофазных двигателей - требуется трёхфазная нагрузка для корректной работы.
• Не имеет функции автоматического восстановления - после срабатывания необходимо вручную вернуть рычаг в положение “готов”.
• Не следует использовать в местах с постоянными вибрациями выше 1g - это может вызвать ложные срабатывания.

Примеры использования

• Защита насосов в системах водоснабжения и канализации.
• Обеспечение безопасности вентиляторов на промышленных участках.
• Контроль тока в конвейерных линиях пищевой и химической промышленности.
• Интеграция в панели управления станков с ЧПУ, где важна надёжная защита от обрыва фазы.

Практические советы

• Выбирая реле, убедитесь, что номинальный ток двигателя попадает в диапазон 10,6–14,3 А. Если двигатель потребляет меньше 10,6 А - выбирайте модель с меньшим порогом.
• При монтаже на рейку следите, чтобы реле было установлено горизонтально - отклонение более чем на 15° влияет на точность срабатывания.
• После срабатывания дайте реле остыть 5–10 минут перед повторным включением - это продлит срок службы биметаллической пластины.
• Подключайте НЗ контакт к цепи управления, а не к силовой - так вы получите достоверный сигнал о перегрузке без риска перегрева контактов.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может привести к увеличению переходного сопротивления и ложным отключениям.
