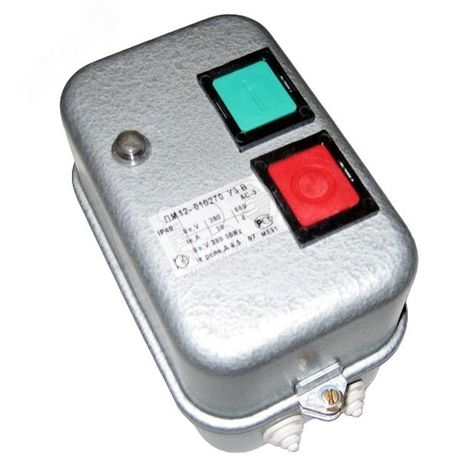

Пускатель электромагнитный ПМ12-040230 У2 В, 380В, (1з), РТТ-121, 34,0А - 050230101ВВ380000610 КашинЗЭА

Пускатель электромагнитный У2 В 380В однополюсный 34.0А с реле РТТ-121 - это устройство для дистанционного включения и выключения трёхфазных электродвигателей с защитой от перегрузок. Произведённый компанией КЗЭА, артикул 050230101вв380000610, предназначен для стационарных систем автоматизации с напряжением до 660 В.

Назначение и область применения

Пускатель электромагнитный У2 В 380В однополюсный 34.0А с реле РТТ-121 используется для запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах и других механизмах, где требуется надёжное управление и тепловая защита.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение главной цепи: до 660 В
• Напряжение катушки управления: 380 В
• Номинальный ток: 40 А (указано 34,0 А в названии - допустимый рабочий ток ниже за счёт коэффициента нагрузки)
• Номинальная мощность: 18,5 кВт
• Тип пускателя: прямой пуск (без реверса)
• Климатическое исполнение: У2 - для умеренного климата, работа при температуре до +55 C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тепловое реле: РТТ-121 - защита от перегрузки и обрыва фазы
• Контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ), 1 индикатор состояния
• Способ монтажа: на монтажную плату (панель)
• Присоединение главной цепи: винтовые зажимы
• Класс тепловой защиты: 20 - время срабатывания при 1,2×Iн - около 20 минут

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В однополюсный 34.0А с реле РТТ-121 монтируется на вертикальную панель с помощью крепёжных отверстий. Главные силовые контакты подключаются через винтовые зажимы - рекомендуется использовать провода сечением 4–10 мм2. Управляющая катушка рассчитана на 380 В AC - подключение выполняется к фазному напряжению. Индикатор горит при включении пускателя. Тепловое реле РТТ-121 предварительно настроено на 34–40 А; при необходимости регулировка возможна вручную.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Защита IP54 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Работает в рамках класса 20 - соответствие времени срабатывания тепловому режиму двигателя. Для снижения импульсных перенапряжений на катушке рекомендуется применять ограничитель перенапряжения ОПН, установленный параллельно катушке управления.

Преимущества

• Встроенное тепловое реле РТТ-121 исключает необходимость внешней защиты
• Индикация состояния позволяет оперативно определить включен/выключен
• Высокая степень защиты IP54 повышает надёжность в сложных условиях
• Винтовое присоединение обеспечивает прочное и долговечное соединение
• Климатическое исполнение У2 гарантирует работоспособность в помещениях с температурой до +55 C

Ограничения применения

• Не предназначен для частотного регулирования или реверсирования - только прямой пуск
• Работает только при напряжении катушки 380 В - нельзя подключать к 220 В
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможны отказы
• Не имеет функции автоповторного включения после срабатывания теплового реле - требует ручного сброса
• Подходит только для монтажа на панель - не является шкафовым или DIN-рейковым устройством

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматизация конвейерной линии на пищевом производстве
• Запуск компрессора в воздушной системе
• Контроль работы станка с асинхронным двигателем 18,5 кВт

Практические советы

• Проверьте соответствие номинала теплового реле РТТ-121 току двигателя - при необходимости отрегулируйте уставку
• При использовании в условиях сильной вибрации дополнительно закрепите провода хомутами
• Обязательно используйте ОПН на катушке управления, особенно при работе с длинными кабелями
• Не забудьте про доступ к кнопке сброса теплового реле - он должен быть легко доступен для обслуживания
• При замене устройства учтите, что артикулы 050230101вв380000610 и пм12-040230 - это один и тот же пускатель, просто разные номера партий
