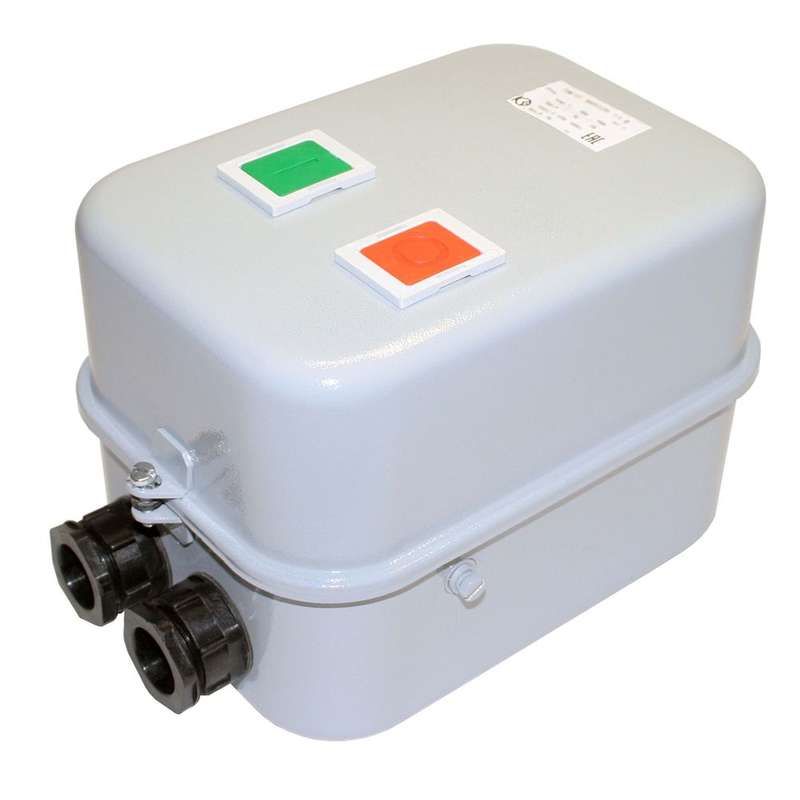

Пускатель электромагнитный ПМ12-040220 У2 В, 380В, (2з+1р), РТТ-121, 34,0А - 050220211ВВ380000610 КашинЗЭА

Пускатель электромагнитный У2 В 380В (2 нормально открытых + 1 нормально закрытый контакт) 34.0А, РТТ-121 - устройство для дистанционного управления трёхфазными электродвигателями с защитой от перегрузок. Произведён компанией КЗЭА, артикулы пм12-040220 и 050220211вв380000610. Подходит для стационарных систем автоматизации, где требуется надёжное включение/выключение нагрузки.

Назначение и область применения

Пускатель электромагнитный У2 В 380В (2 нормально открытых + 1 нормально закрытый контакт) 34.0А, РТТ-121 используется для удалённого запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках. Интегрируется в системы управления с тепловым реле, обеспечивающим защиту от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 40 А (при напряжении до 660 В переменного тока)
• Напряжение катушки управления: 380 В AC
• Номинальная мощность: 18,5 кВт
• Количество контактов: 2 замыкающих (НО), 1 размыкающий (НЗ)
• Род тока: переменный (AC), частота 50–60 Гц
• Климатическое исполнение: У2 - для умеренного климата, работа при температуре до +55 C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тепловое реле: встроено - обеспечивает защиту от перегрева двигателя
• Способ монтажа: на монтажную плату (панель)
• Подключение главной цепи: винтовые зажимы
• Подключение цепи управления: винтовые зажимы
• Индикация: есть (светодиод или лампа состояния, тип не указан)
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iн - около 20 минут

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В (2 нормально открытых + 1 нормально закрытый контакт) 34.0А, РТТ-121 монтируется на DIN-рейку или жесткую металлическую поверхность через отверстия для крепления. Главные силовые контакты подключаются винтовыми зажимами - рекомендуется использовать провода сечением 4–10 мм2. Цепь управления также требует винтового подключения; важно соблюдать полярность при подаче 380 В на катушку. Монтаж допускается только в вертикальном положении +-15°. Устройство совместимо с любыми стандартными тепловыми реле класса 20, но встроенное реле уже настроено на 40 А.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP54 предотвращает попадание пыли и брызг воды, что делает его пригодным для помещений с повышенной влажностью или пылью. Тепловое реле защищает двигатель от перегрузки и обрыва фазы. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления - особенно при использовании с частотными преобразователями или высокочастотными выключателями.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты
• Высокая степень защиты IP54 повышает надёжность в сложных условиях
• Чёткая комбинация контактов: 2 НО + 1 НЗ - удобна для схем реверса и блокировок
• Индикация состояния позволяет оперативно определить включен ли пускатель
• Класс 20 гарантирует достаточную задержку перед отключением при кратковременных перегрузках

Ограничения применения

• Не предназначен для работы при температурах выше +55 C - возможен выход из строя катушки или теплового реле
• Не рассчитан на постоянные вибрации или удары - требуется жёсткое крепление
• Не подходит для частотного регулирования - при работе с ЧП необходимо применять фильтры и ОПН
• Отсутствие световой индикации фаз - нельзя судить о наличии напряжения на контактах
• Нет возможности расширить число контактов - нет штатных модулей для добавления блок-контактов

Примеры использования

• Автоматизация конвейера на пищевом заводе - пускатель включает двигатель при старте линии, отключает при аварийной остановке
• Вентиляционная система в цеху - управление вентилятором по сигналу от термореле
• Насосная станция - реверсирование насоса через два пускателя (основной и резервный)
• Оборудование для деревообработки - управление пилой с кнопочным постом и защитой от перегрузки

Практические советы

• Проверьте соответствие сечения проводов: для 40 А используйте медные провода минимум 6 мм2
• При монтаже на панель убедитесь, что рядом нет нагреваемых элементов - перегрев снизит срок службы
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если пускатель работает в среде с высокой влажностью, проверяйте состояние контактов каждые 6 месяцев
• Для долгой службы - не включайте более 600 раз в час; при частых циклах выбирайте устройства с большей механической износостойкостью
• При замене - убедитесь, что новый пускатель имеет ту же комбинацию контактов: 2 НО + 1 НЗ
