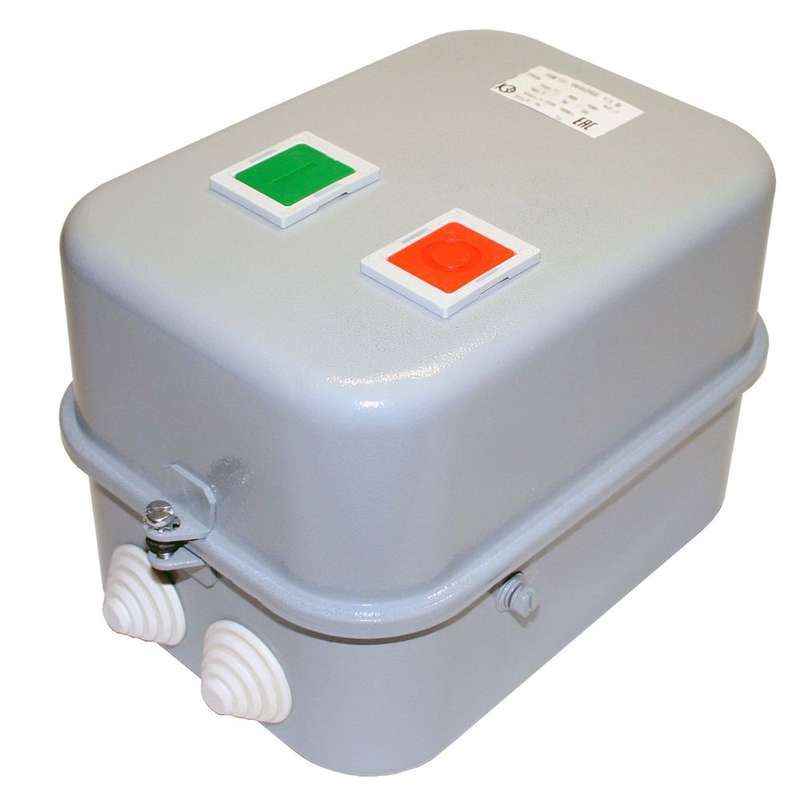

Пускатель электромагнитный ПМ12-040260 У3 В, 380В, (1з), РТТ-121, 34,0А - 050260102ВВ380000610 КашинЗЭА

Пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121 - это устройство для дистанционного запуска, остановки и защиты электродвигателей от перегрузок. Произведён компанией КЗЭА, артикулы пм12-040260 и 050260102вв380000610. Подходит для стационарных систем управления с переменным током 50–60 Гц.

Назначение и область применения

Пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121 предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и защиту от длительных перегрузок и обрыва фазы. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках с постоянной нагрузкой. Работает в составе автоматических схем управления, где требуется надёжное включение/выключение силовой цепи.

Технические характеристики

• Номинальный ток: 40 А (реальная маркировка 34,0 А указывает на классификацию по тепловому реле РТТ-121)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 18,5 кВт
• Климатическое исполнение: У3 - для работы при температуре от −25 C до +55 C, в условиях умеренного климата с повышенной влажностью
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды; требует установки в закрытом щите
• Тип пускателя: прямой пуск - не предусматривает реверса, только включение/остановка
• Тепловое реле: да, модель РТТ-121 - регулирует отключение при перегреве двигателя
• Количество контактов: 1 нормально замкнутый (НЗ), 3 нормально разомкнутых (НО); все вспомогательные контакты - для сигналов управления
• Класс выпуска: 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут
• Индикация: есть - светодиод или лампа показывают состояние включения
• Способ монтажа: на монтажную плату - не крепится на DIN-рейку
• Подключение: винтовые зажимы для главной цепи и цепей управления

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В однополюсный 34.0А с реле РТТ-121 монтируется исключительно на монтажную плату. Его нельзя установить на стандартную DIN-рейку. Для подключения используйте провода сечением до 4 мм2 - соответствуют винтовым зажимам. Обязательно проверьте соответствие напряжения катушки (380 В AC) и соблюдайте полярность при подключении цепей управления. Тепловое реле РТТ-121 предварительно выставлено на 34 А - при необходимости замены реле выбирайте аналогичную модель с таким же токовым порогом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита от перегрузок реализована через термореле РТТ-121, которое отключает питание при превышении допустимого тока. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно при использовании с кнопочными постами или PLC-устройствами.

Преимущества

• Встроенное тепловое реле РТТ-121 - не требует внешней защиты от перегрузок
• Высокая механическая прочность корпуса для условий промышленного производства
• Чёткая индикация состояния - позволяет оперативно определить включен ли двигатель
• Наличие трёх НО контактов - удобно для формирования сложных схем управления
• Фиксированная защита по току - снижает риск неверной настройки

Ограничения применения

• Не подходит для реверсивных схем - только прямой пуск
• Защита IP40 требует герметичного шкафа - не используется на открытом воздухе или во влажных помещениях без защиты
• Монтаж только на плату - невозможно использовать в типовых распределительных щитах с DIN-рейками
• Напряжение катушки 380 В - не совместимо с сетями 220 В без преобразования
• Максимальная температура эксплуатации 55 C - не применяйте в жарких цехах без принудительного охлаждения

Примеры использования

• Автоматическая система подачи воды - управление насосом 18,5 кВт
• Ленточный конвейер на пищевом производстве - включение/остановка по сигналу контроллера
• Вентиляционная установка в помещении с ограниченным доступом - удалённое управление через кнопочный пост
• Циркулярная пила с защитой от перегрузки - реле РТТ-121 отключает двигатель при заклинивании

Практические советы

• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• При замене теплового реле РТТ-121 сохраняйте тот же токовый порог - 34 А
• Если используется в схеме с частотником или PLC - обязательно установите ОПН на катушку
• Не эксплуатируйте при температуре выше 55 C - даже при наличии вентиляции
• Для обслуживания отключайте питание всей цепи - вспомогательные контакты остаются под напряжением при отключении двигателя
• При сборке схемы учтите, что пускатель не имеет встроенных контактов для реверса - нужен второй пускатель или контактор
