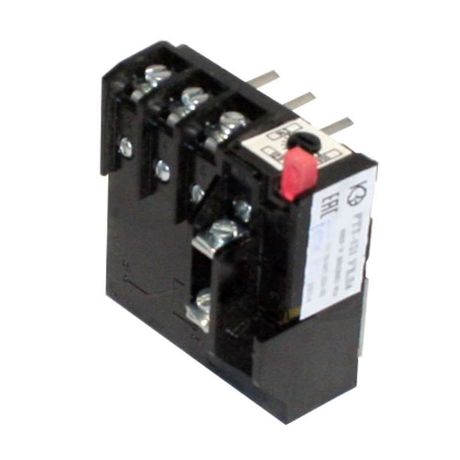

Реле электротепловое токовое РТТ-121 УХЛ4 20.0А - РТТ 121 20,0А 17,0-23,0 к ПМ12-040 1нз КашинЗЭА 140121000В020.000000

Реле электротепловое токовое РТТ-121 УХЛ4 20.0А - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Произведено компанией КЗЭА, артикулы 140121000в020.000000 и ртт 121 20,0а 17,0-23,0 к пм12-040 1нз.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 20.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая случайный обрыв одной из фаз. Применяется в системах управления электроприводами на предприятиях, в производстве оборудования, на конвейерах, насосных станциях и других объектах с переменным током до 660 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 20 А - максимальный ток, при котором реле сохраняет работоспособность и не срабатывает при нормальной нагрузке;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока - допустимые пределы напряжения в цепи;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для передачи сигнала об отключении в цепь управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд; чем выше класс, тем медленнее реакция на перегрузку;
• Тип присоединения: винтовое - надёжное механическое соединение проводов через зажимы;
• Способ монтажа: встраиваемый - устанавливается внутрь шкафа управления или контактного аппарата, не имеет собственного корпуса для наружного крепления.

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 20.0А совместимо с контактными аппаратами серии ПМ12 и другими устройствами, имеющими соответствующий посадочный размер. Для установки требуется свободное место внутри распределительного щита. Подключение силовой цепи выполняется через винтовые зажимы - необходимо затянуть провода усилием, достаточным для плотного контакта, но без деформации жил. Монтаж следует выполнять в вертикальном положении, согласно требованиям производителя.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает безопасную работу в условиях взрывоопасных сред категории IIА/IIВ, что важно для химических и нефтеперерабатывающих предприятий. Отсутствие открытых токоведущих частей снижает риск поражения электрическим током при правильной сборке шкафа.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на тепловую энергию, вызванную током, а не просто на величину тока;
• Автоматический режим восстановления после срабатывания - не требует замены деталей, достаточно выждать время остывания;
• Стабильная работа при колебаниях температуры окружающей среды - особенно актуально для УХЛ4 исполнения;
• Простота диагностики - наличие одного НЗ контакта позволяет легко интегрировать сигнал аварии в систему управления или сигнализацию.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требует трёхфазного питания;
• Не срабатывает при кратковременных импульсах тока (например, пусковых); рассчитан только на длительные перегрузки;
• Не применяется в сетях с частотой ниже 45 Гц или выше 65 Гц - возможны ошибочные срабатывания;
• Не рекомендовано использование вне закрытых шкафов - хотя исполнение УХЛ4 защищает от внешней среды, само устройство не герметично;
• Не поддерживает регулирование тока срабатывания - установленный порог 20 А нельзя изменить.

Примеры использования

• Защита электродвигателя воздушного компрессора мощностью 3 кВт в заводском цехе;
• Обеспечение безопасности насосной группы на водоочистных сооружениях;
• Интеграция в пускатели ПМ12 для управления конвейерной лентой на пищевом производстве;
• Частичная защита в составе системы управления лифтовым механизмом.

Практические советы

• Выбирая реле электротепловое токовое РТТ-121 УХЛ4 20.0А, проверьте соответствие номинального тока двигателя - он должен находиться в диапазоне 17–23 А, указанном в маркировке;
• При установке в шкаф обеспечьте минимальный зазор вокруг устройства для теплоотвода - перегрев снижает срок службы;
• Не используйте реле в сочетании с частотными преобразователями - они искажают форму тока, и тепловое реле будет давать ложные срабатывания;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя;
• Если двигатель часто запускается - рассмотрите возможность применения реле с более высоким классом (например, 30), чтобы избежать ложных отключений при пуске.
