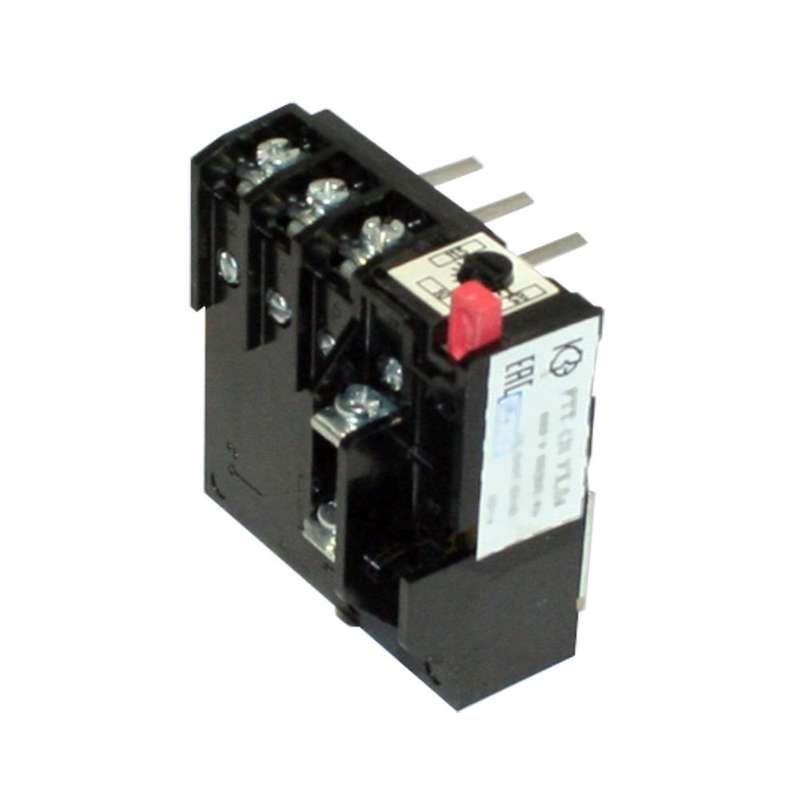

Реле электротепловое токовое РТТ-131 УХЛ4 20.0А - РТТ 131 20,0А 17,0-23,0 к ПМ12-025 1нз КашинЗЭА 140131000В020.000000

Реле электротепловое токовое РТТ-131 УХЛ4 20.0А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул 140131000в020.000000 указывают на серийное производство в Кашине.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 20.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в пускателях, щитах управления и распределительных устройствах. Работает в сетях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других промышленных объектах.

Технические характеристики

• Номинальный ток: 20 А - срабатывает при превышении этого значения, соответствует классу 20 (время срабатывания при 200 % тока - 1–2 минуты)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Тип тока: переменный (AC) - основная среда работы; допускается применение в цепях постоянного тока (DC) до 440 В
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления
• Способ присоединения: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 16 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Способ монтажа: встраиваемый - устанавливается внутрь контактного аппарата или шкафа, не требует отдельного корпуса

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 20.0А совместимо с пускателями серии ПМ12, ПМА, ПМЛ и аналогичными моделями, где предусмотрен встраиваемый монтаж. Для подключения используйте медные провода сечением 1,5–16 мм2. Затяжка винтов должна выполняться моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить контактную группу. Монтаж осуществляется на DIN-рейку или в специальные гнёзда пускателей. После установки проверьте плотность соединений и отсутствие люфта в клеммах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9097, что гарантирует безопасность при работе в промышленных условиях. Класс защиты IP20 обеспечивает защиту от доступа пальцев и крупных предметов, но не от пыли и влаги - поэтому требуется установка внутри закрытых щитов. Сертифицировано для эксплуатации в районах с умеренным и холодным климатом (УХЛ4).

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - не зависит от скачков напряжения
• Стабильная работа при колебаниях температуры окружающей среды
• Простая механическая конструкция - мало подвержено отказам, легко диагностируется
• Наличие одного НЗ контакта позволяет использовать его для визуальной или автоматической сигнализации перегрузки
• Поддерживает работу в цепях постоянного тока - расширяет возможности применения

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания
• Не реагирует на короткие замыкания - необходимо использование предохранителей или автоматических выключателей
• Не рекомендуется для частых пусков (более 6–8 раз в час) - возможен перегрев биметалла
• Не имеет функции самовозврата - после срабатывания требуется ручная перезагрузка
• Не следует устанавливать рядом с источниками тепла выше 40 C - влияет на точность срабатывания

Примеры использования

• Защита насосов в системах водоснабжения и канализации
• Обеспечение безопасности конвейерных лент на пищевых и химических производствах
• Автоматическая отсечка вентиляторов и компрессоров при перегрузке
• Интеграция в пусковую аппаратуру станков с ЧПУ
• Работа в составе пускателей ПМ12-025 (по указанному артикулу ртт 131 20,0а 17,0-23,0 к пм12-025 1нз)

Практические советы

• Выбирайте реле по номинальному току двигателя - 20 А подходит для двигателей мощностью около 3–4 кВт при напряжении 380 В
• Настройка тока срабатывания происходит заводская - регулировка невозможна, но диапазон 17–23 А обеспечивает допуск +-15%
• Проверяйте состояние контактов каждые 6 месяцев - особенно при высокой нагрузке
• При замене убедитесь, что новый экземпляр имеет то же климатическое исполнение (УХЛ4) и тип присоединения
• Не используйте реле вне закрытых шкафов - даже при наличии UHL4 риск попадания пыли и влаги остаётся
