Реле электротепловое токовое РТТ-211 УХЛ4 20.0А - 20А 17,0..23,0А инд.устан. 1нз КашинЗЭА 150211000В020.000000

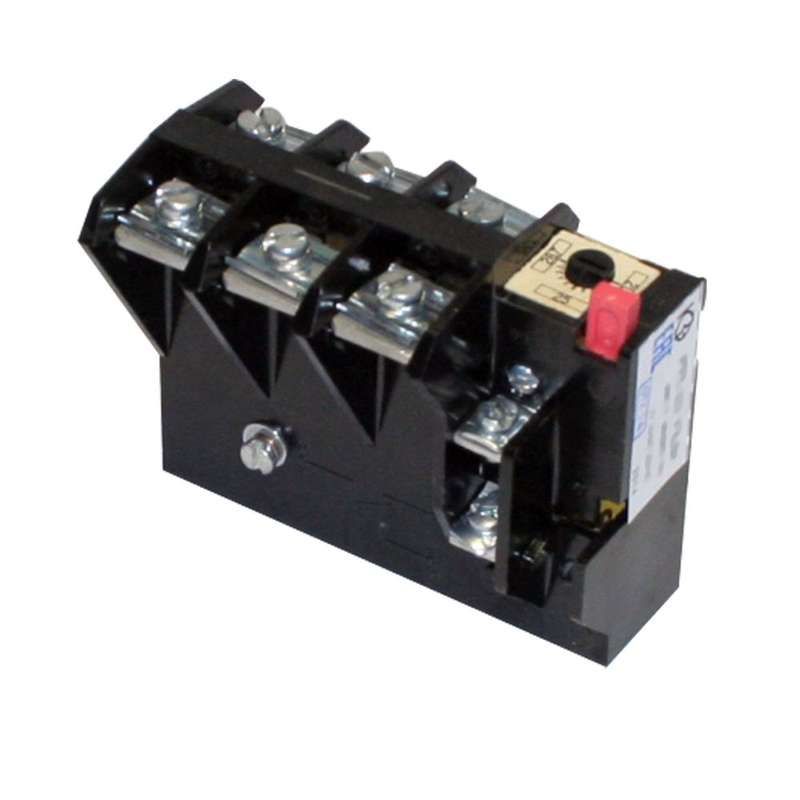

Реле электротепловое токовое РТТ-211 УХЛ4 20.0А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Произведено компанией КЗЭА, артикул 150211000в020.000000, рассчитано на работу в промышленных системах управления электроприводами.

Назначение и область применения

Реле электротепловое токовое РТТ-211 УХЛ4 20.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в схемах управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров, вентиляторов и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 20 А - максимальный ток, при котором реле не срабатывает в нормальном режиме;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет около 20 секунд; это определяет скорость реакции на перегрузку;
• Количество силовых полюсов: 3 - реле контролирует все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо подключение в сети с высоким напряжением;
• Род тока: переменный (AC) и постоянный (DC) - работает в обоих типах цепей, но основная задача - защита AC-моторов;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для отключения цепи управления при срабатывании;
• Климатическое исполнение: УХЛ4 - устойчиво к влажности, температурным колебаниям и коррозии в условиях умеренного и холодного климата (до -40 C);
• Тип присоединения: винтовое - провода крепятся болтами, требует качественной затяжки;
• Способ монтажа: встраиваемый - устанавливается внутрь распределительного шкафа, на DIN-рейку не предназначен.

Совместимость и монтаж

Реле электротепловое токовое РТТ-211 УХЛ4 20.0А встраивается последовательно в каждую фазу двигателя. Для подключения используются винтовые зажимы - необходимо соблюдать усилие затяжки, указанное в паспорте, чтобы избежать нагрева и окисления контактов. Монтаж возможен только в закрытом электрошкафе, так как корпус не имеет степени защиты IP. Работает совместно с контактными аппаратами (например, магнитными пускателями): выходной сигнал НЗ-контакта подаётся на катушку пускателя для отключения питания. Не поддерживает регулирование порога срабатывания - токовая настройка фиксирована в пределах 17–23 А (по артикулу “инд.устан.”), что соответствует номинальному значению 20 А +-15%.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 18911, которые регламентируют тепловые реле для защиты двигателей. Сертифицировано для работы в промышленных условиях, включая среды с повышенной запылённостью и влажностью благодаря исполнению УХЛ4. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая надёжность механической конструкции - отработанная технология производства КЗЭА;
• Стабильная работа при перепадах температуры окружающей среды - исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях;
• Простота интеграции в существующие схемы управления - один НЗ-контакт легко подключить к цепям контроля;
• Фиксированный порог срабатывания исключает случайную настройку - снижает риск человеческой ошибки.

Ограничения применения

• Не подходит для защиты однофазных двигателей - только трёхфазные;
• Нельзя применять в сетях с частотой выше 60 Гц - не сертифицировано;
• Отсутствует возможность точной настройки тока срабатывания - нельзя изменить порог ниже 17 А или выше 23 А;
• Не имеет встроенной индикации срабатывания - требуется внешний контроль через сигнализацию или визуальный осмотр;
• Не защищает от коротких замыканий - обязательно нужна дополнительная защита (плавкий предохранитель или автоматический выключатель).

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает перегрев при заклинивании крыльчатки;
• Контроль конвейера на пищевом производстве - отключает питание при обрыве фазы;
• Щит управления вентиляционной установкой - обеспечивает безопасную остановку при перегрузке;
• Цепи управления станков ЧПУ - встроен в схему пуска и остановки двигателя.

Практические советы

• При замене реле электротепловое токовое РТТ-211 УХЛ4 20.0А проверьте соответствие тока нагрузки - он должен находиться в диапазоне 17–23 А;
• После срабатывания реле необходимо дождаться остывания биметаллической пластины (обычно 1–5 минут) перед повторным включением - принудительное сбросить можно только вручную;
• Обязательно используйте защитный кожух или крышку шкафа - открытый монтаж недопустим из-за отсутствия IP-защиты;
• Проверяйте состояние винтовых зажимов раз в год - ослабление контактов вызывает перегрев и ложные срабатывания;
• Не применяйте в местах с постоянными вибрациями - возможно ослабление соединений или повреждение механизма.
