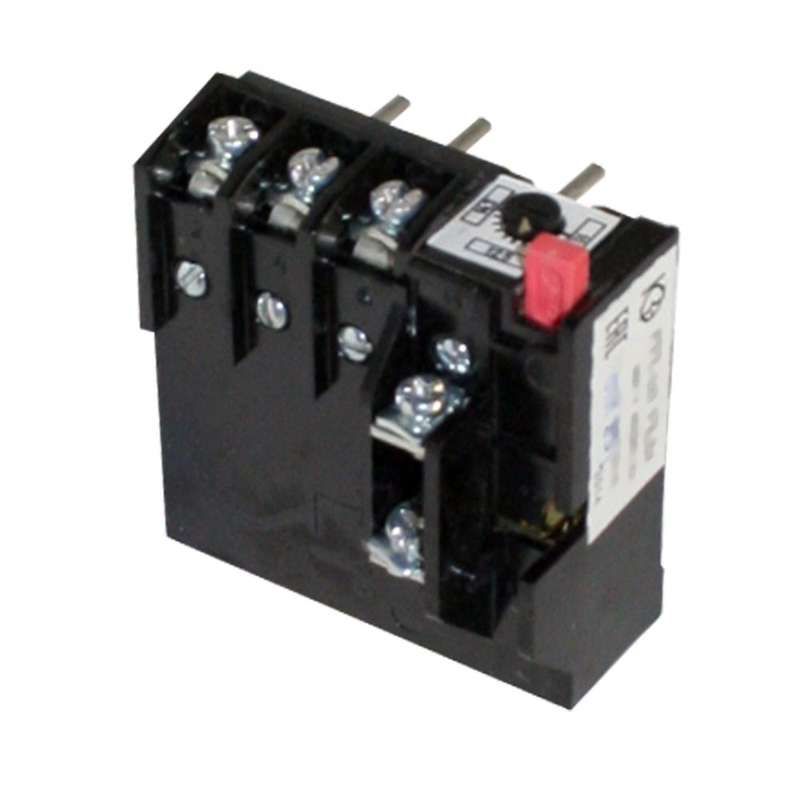

Реле электротепловое токовое РТТ-141 УХЛ4 20.0А - 17,0-23,0А к ПМА, ПМЕ 1нз КашинЗЭА 140141000В020.000000

Реле электротепловое токовое РТТ-141 УХЛ4 20.0А - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 УХЛ4 20.0А указывают на серийное производство, соответствующее требованиям отечественных норм.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 20.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Устройство работает в сетях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для установки в щитах управления, пускателях ПМА, ПМЕ и других аппаратах промышленной автоматизации.

Технические характеристики

• Номинальный ток: 20 А - при этом регулируемый диапазон срабатывания: 17–23 А (можно настроить под конкретную нагрузку)
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно
• Количество переключающих контактов: 1 НЗ (нормально замкнутый) - используется для размыкания цепи управления при срабатывании
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Род тока: переменный (основная среда работы), допускается применение в цепях постоянного тока
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям (-40…+40 C), повышенной влажности и запылённости
• Способ монтажа: на аппарат - устанавливается непосредственно на корпус пускателя или другого устройства
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд

Совместимость и монтаж

Реле электротепловое токовое РТТ-141 УХЛ4 20.0А совместимо с контактными пускателями серии ПМА и ПМЕ, а также другими аппаратами с подходящим креплением. Монтаж выполняется на поверхность аппарата - не требует дополнительных крепёжных элементов. Для подключения используются винтовые зажимы: сечение провода рекомендуется 0,5–2,5 мм2. Перед установкой проверьте соответствие посадочных размеров и расположения клемм. Не используйте с пускателями, где расстояние между фазами меньше 8 мм - возможна механическая интерференция.

Безопасность и стандарты

Реле электротепловое токовое РТТ-141 УХЛ4 20.0А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9098. Произведено на заводе КЗЭА (г. Кашин) - предприятии с сертифицированной системой качества. Устройство не содержит опасных веществ, соответствует экологическим нормам РФ.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизация ложных отключений
• Стабильная работа в условиях высокой влажности и перепадов температур - идеально для цехов, складов, открытых площадок
• Простая настройка тока срабатывания в пределах 17–23 А - позволяет адаптировать защиту под реальную мощность двигателя
• Надёжное винтовое присоединение - исключает ослабление контакта даже при вибрациях
• Фиксированная конструкция - не требует обслуживания, долговечен

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется три фазы для корректной работы
• Не срабатывает при кратковременных импульсах тока - только при длительной перегрузке
• Не имеет функции самовозврата - после срабатывания необходимо вручную перевести рычаг в положение “сброс”
• Не применяется в цепях с частотой выше 60 Гц - выход за пределы спецификации снижает точность
• Не рассчитан на работу при температурах ниже -40 C или выше +40 C - риск отказа

Примеры использования

• Защита насосов и вентиляторов на водоканалах
• Обеспечение безопасности конвейеров на пищевых и химических производствах
• Комплектация пускателей ПМА в металлургии и машиностроении
• Автоматические системы подачи сырья в цементных заводах

Практические советы

• Выбирая РТТ-141 УХЛ4 20.0А, убедитесь, что номинальный ток двигателя попадает в диапазон 17–23 А. Если двигатель потребляет 15 А - лучше взять модель с меньшим порогом.
• После срабатывания всегда проверяйте причину перегрузки перед сбросом - повторное включение без устранения причины приведёт к новому отключению.
• При монтаже затягивайте винты усилием 0,4–0,6 Нм - слишком слабо или сильно может повредить контактную группу.
• Не устанавливайте рядом с источниками тепла (например, нагревателями или трансформаторами) - это влияет на точность срабатывания.
• Для удобства обслуживания используйте реле с выносным рычагом сброса - особенно если установлено внутри закрытого шкафа.
