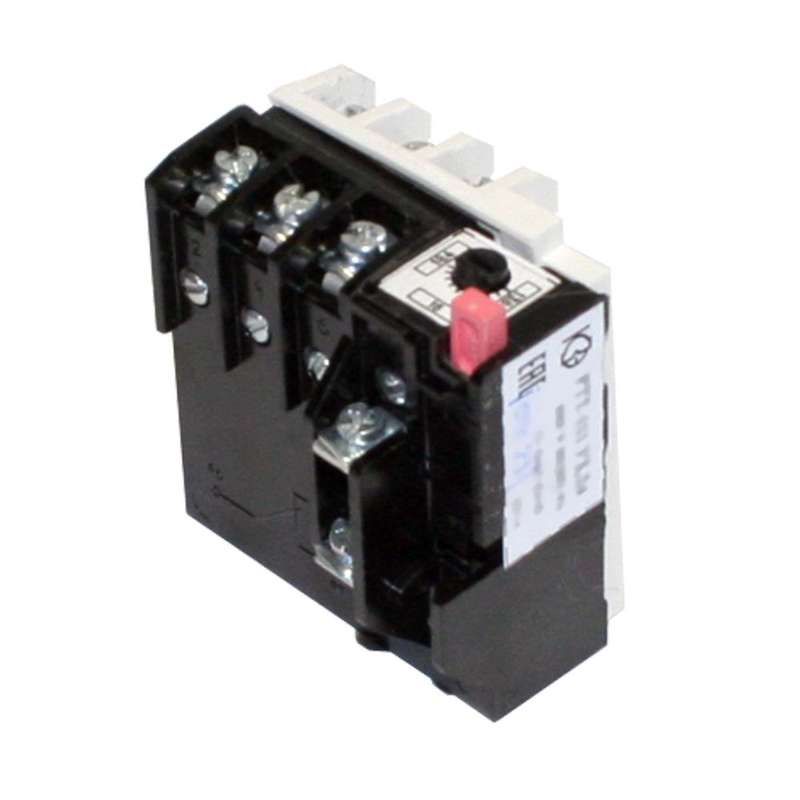

Реле электротепловое токовое РТТ-111 УХЛ4, 20,0А - 20.0А 17.0..23,0А инд.устан. 1нз КашинЗЭА 140111000В020.000000

Реле электротепловое токовое РТТ-111 УХЛ4 20,0А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность и соответствие ГОСТ.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 20,0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других промышленных объектах.

Технические характеристики

• Номинальный ток: 20 А - максимальный ток, при котором реле работает без срабатывания в нормальном режиме;
• Количество силовых полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока;
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям, влажности и запылённости в условиях умеренного и холодного климата;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет около 20 секунд; чем выше класс, тем медленнее реакция - это позволяет избежать ложных срабатываний при пусковых токах;
• Тип присоединения: винтовое - провода закрепляются болтами, что обеспечивает прочное и долговечное соединение;
• Способ монтажа: встраиваемый - устанавливается внутрь панели управления или контактного аппарата, не требует внешнего корпуса.

Совместимость и монтаж

Реле электротепловое токовое РТТ-111 УХЛ4 20,0А совместимо с магнитными пускателями серий ПМЛ, ПМА, ПМ12 и аналогичными устройствами. Для монтажа требуется свободное место в щите управления. Соединение с силовой цепью выполняется через винтовые зажимы - предварительно зачищенные провода плотно затягиваются, чтобы исключить нагрев. Монтаж допускается только в вертикальном положении +-15°. Не рекомендуется устанавливать рядом с источниками тепла или в местах с сильными механическими вибрациями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1) и прошло проверку на безопасность в соответствии с правилами электроустановок. Климатическое исполнение УХЛ4 гарантирует работу при температурах от −40C до +40C и относительной влажности до 98% при 25C. Реле не содержит опасных веществ, соответствует RoHS.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на тепло, вызванное током, а не на скачки напряжения;
• Автоматический или ручной сброс после срабатывания - зависит от модели, в данном случае предусмотрен ручной сброс для безопасности;
• Стабильная работа в условиях нестабильного питания и высокой запылённости - особенно важно для промышленных площадок;
• Встроенный контакт НЗ позволяет легко интегрировать сигнал перегрузки в систему управления или сигнализацию.

Ограничения применения

• Не предназначен для защиты однофазных двигателей или нагрузок с импульсным характером тока (например, сварочные аппараты);
• Не срабатывает при кратковременных пусковых токах - это нормально, но требует согласования с пускателем;
• Не защищает от коротких замыканий - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Чувствителен к окружающей температуре: при значительном отличии температуры вокруг реле от температуры двигателя возможны погрешности в срабатывании - рекомендуется установка вблизи двигателя или использование компенсированных моделей.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности конвейерных лент на пищевых и химических производствах;
• Контроль работы вентиляторов, компрессоров и воздушных завес;
• Интеграция в панели управления станков с ЧПУ, где важна надёжная защита от обрыва фазы.

Практические советы

• Выбирая реле электротепловое токовое РТТ-111 УХЛ4 20,0А, убедитесь, что номинальный ток двигателя близок к 20 А - оптимальный диапазон регулировки: 17,0…23,0 А. Настройка осуществляется поворотом регулировочного винта;
• После установки протестируйте срабатывание: временно увеличьте ток до 1,2–1,5× номинала - реле должно сработать через несколько минут;
• Проверьте герметичность и целостность винтовых зажимов каждые 6 месяцев - ослабление контакта вызывает перегрев;
• Если двигатель часто запускается, выбирайте реле с более высоким классом (например, 30), чтобы избежать ложных срабатываний;
• Артикул 140111000в020.000000 - это оригинальный номер от КашинЗЭА, используйте его при заказе запчастей или замене.
