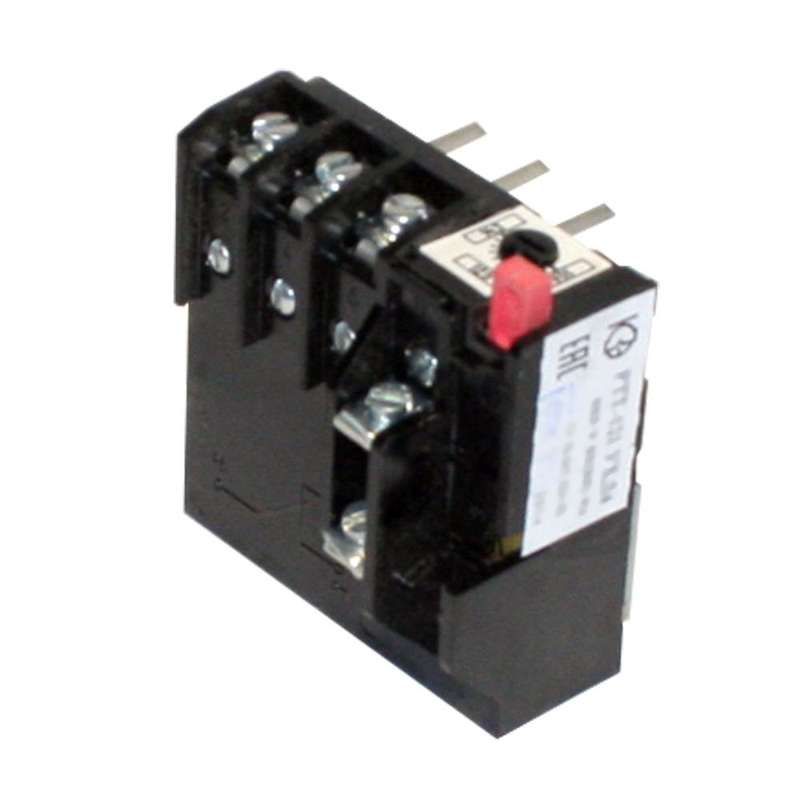

Реле электротепловое токовое РТТ-121 УХЛ4 25.0А - РТТ 121 25,0А 21,3-25,0 к ПМ12-040 1нз КашинЗЭА 140121000В025.000000

Реле электротепловое токовое РТТ-121 УХЛ4 25.0А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Производится компанией КЗЭА г.Кашин, артикул 140121000в025.000000.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 25.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Устройство работает в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для установки в панелях управления, щитах автоматики, на станках, насосах, конвейерах и других объектах с электроприводом.

Технические характеристики

• Номинальный ток: 25 А - предельная нагрузка, при которой реле не срабатывает в нормальном режиме;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В - допустимое напряжение в цепи питания двигателя;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет 8–20 секунд; чем выше класс, тем медленнее реакция на перегрузку;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Род тока: переменный - оптимизировано для работы с сетью 50/60 Гц;
• Климатическое исполнение: УХЛ4 - устойчиво к влажности, перепадам температур и коррозии, подходит для помещений с умеренным климатом и слабоагрессивной средой;
• Способ монтажа: встраиваемый - устанавливается внутрь распределительного шкафа или панели;
• Тип присоединения главной цепи: винтовое - надёжное, требует периодического обслуживания затяжки клемм.

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 25.0А совместимо с контактными аппаратами и магнитными пускателями, соответствующими стандартам IEC 60947-4-1. Для монтажа требуется свободное место в шкафу - корпус выступает на 21–23 мм. Соединение проводов осуществляется через винтовые зажимы: сечения кабелей рекомендуются 0,5–2,5 мм2. Перед установкой проверьте соответствие номинала тока (25 А) реальной нагрузке двигателя. Не используйте с токами ниже 15 А - чувствительность снижена, возможны ложные отказы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошло сертификацию на безопасность в условиях повышенной влажности и колебаний температуры. Климатическое исполнение УХЛ4 гарантирует работу при температуре от −40 C до +40 C. Реле не содержит опасных веществ согласно RoHS. Не применяйте в взрывоопасных зонах - отсутствует взрывозащита.

Преимущества

• Высокая надёжность механической части - срок службы более 10 лет при правильной эксплуатации;
• Автоматическая регенерация после срабатывания - не требует замены элементов, восстановление происходит при остывании биметаллической пластины;
• Стандартный форм-фактор - легко заменить аналогичным устройством в существующих схемах;
• Простота диагностики - наличие одного НЗ контакта позволяет легко интегрировать сигнал об отключении в систему управления.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазную нагрузку;
• Не срабатывает на кратковременные импульсы тока (например, пусковой ток);
• Не работает при напряжении ниже 380 В - может не обеспечивать точное срабатывание;
• Не подходит для экстремальных условий: высокой запылённости, химически активной среды, открытого воздуха - даже при УХЛ4 требуется герметизация шкафа;
• Не имеет функции ручного сброса - срабатывание сопровождается автоматическим отключением, восстановление - только после охлаждения.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности конвейерных лент на пищевых и логистических производствах;
• Контроль токовой нагрузки в компрессорах, вентиляторах, воздушных завесах;
• Частично заменяет тепловое реле в старых пускателях типа ПМЛ, ПМА, ПМ12-040 (при наличии совпадения по току и типу монтажа).

Практические советы

• Выбирайте реле с номиналом тока, близким к рабочему току двигателя - для 25 А лучше использовать двигатель с током 20–24 А;
• Проверяйте затяжку винтов клемм каждые 6–12 месяцев - ослабление вызывает нагрев и ложные срабатывания;
• При использовании в цепях с частыми пусками (более 10 раз/час) учитывайте термическую инерцию - реле может не успеть остыть между циклами;
• Подключите НЗ контакт к световому индикатору или PLC - так вы получите оперативную информацию об отключении;
• Не устанавливайте рядом с источниками тепла - перегрев окружающей среды влияет на порог срабатывания.
