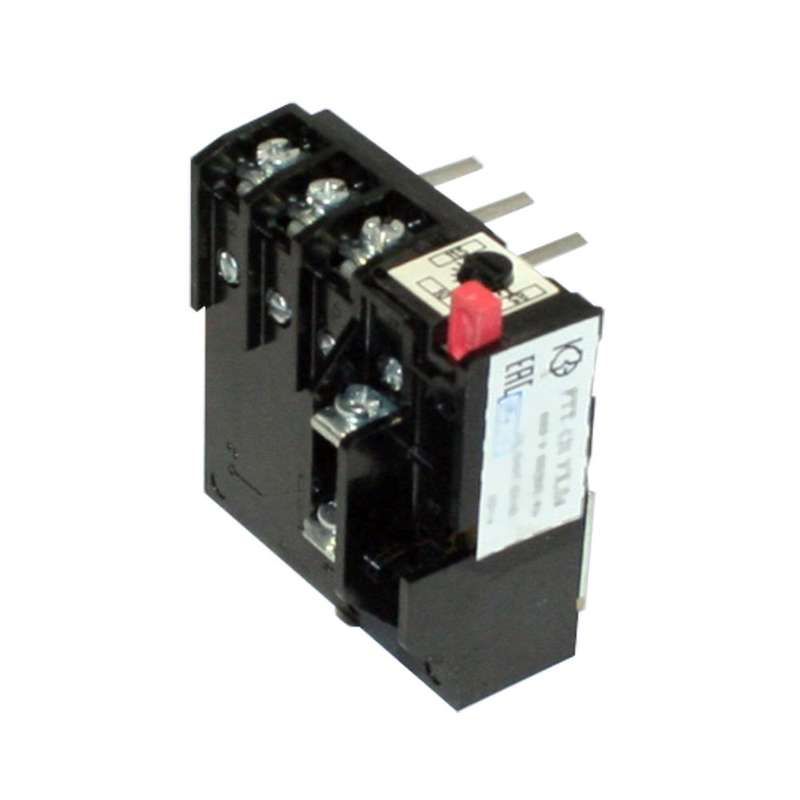

Реле электротепловое токовое РТТ-131 УХЛ4, 10,0А - РТТ 131 8,5-11,5 к ПМ12-025 1нз КашинЗЭА 140131000В010.000000

Реле электротепловое токовое РТТ-131 УХЛ4 10А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул 140131000в010.000000 указывают на серийное производство в Кашине.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 10А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключилась. Подходит для установки в схемы управления электроприводами, работающими в сетях переменного тока до 660 В и частотой 50–60 Гц. Также допускается применение в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный ток, при котором реле сохраняет работоспособность; срабатывает при превышении этого значения.
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Максимальное рабочее напряжение: 660 В (переменный ток), 440 В (постоянный ток).
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет 10–20 секунд, что соответствует стандартным требованиям для двигателей средней мощности.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для передачи сигнала об отключении в управляющую цепь (например, для остановки пускателя).
• Тип присоединения: винтовое - надёжное механическое соединение проводов, требует периодического обслуживания.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, типично для промышленных объектов в России.
• Способ монтажа: встраиваемый - устанавливается внутрь щита управления, не имеет собственного корпуса для наружного крепления.

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 10А совместимо с контактными пускателями серии ПМ12, в частности с моделями ПМ12-025. Монтируется на DIN-рейку внутри распределительного шкафа. Главная цепь подключается через винтовые зажимы - необходимо использовать провода сечением, соответствующим току 10 А (обычно 1,5–2,5 мм2 медный). Для правильной работы важно, чтобы все три фазы проходили через реле последовательно, без перекрёстных соединений. После монтажа проверьте затяжку винтов - ослабление вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9098, регламентирующим тепловую защиту электродвигателей. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150. Реле не содержит опасных веществ и не выделяет токсичных паров при работе.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирует ложные отключения при кратковременных скачках тока.
• Трёхполюсная конструкция гарантирует защиту при обрыве любой из фаз - предотвращает перегрев двигателя.
• Устойчивость к вибрациям и перепадам температуры - идеально для цехов с тяжёлыми условиями.
• Простая и проверенная конструкция - долгий срок службы при минимальном обслуживании.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требуется только для трёхфазных систем.
• Не работает в цепях с частотой выше 60 Гц - не применяйте на высокочастотных приводах.
• Не поддерживает функцию самовозврата - после срабатывания необходимо вручную перевести рычаг в положение “сброс”.
• Не рекомендуется для установки в местах с постоянным воздействием воды или масла - хотя IP-класс не указан, встроенные элементы чувствительны к попаданию жидкости.
• Не подходит для частотных преобразователей - импульсные токи искажают работу биметаллической системы.

Примеры использования

• Защита насосов и вентиляторов на водоканалах.
• Обеспечение безопасности конвейерных линий на пищевых и химических производствах.
• Стационарные станки с ЧПУ, где важна надёжная защита от перегрузки.
• Подъёмники, компрессоры и другое оборудование с асинхронными двигателями в условиях повышенной запылённости.

Практические советы

• Выбирайте реле с номиналом, близким к рабочему току двигателя - для 10 А лучше подходят двигатели мощностью около 3–4 кВт.
• Проверяйте посадочные размеры перед установкой - совместимость с ПМ12-025 подтверждается, но другие пускатели могут потребовать адаптеров.
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением - быстрый повторный запуск снижает срок службы.
• Регулярно осматривайте винтовые зажимы - окисление контактов приводит к перегреву даже при номинальном токе.
• Не используйте реле как самостоятельный коммутирующий аппарат - всегда сочетайте с контактором или пускателем.
