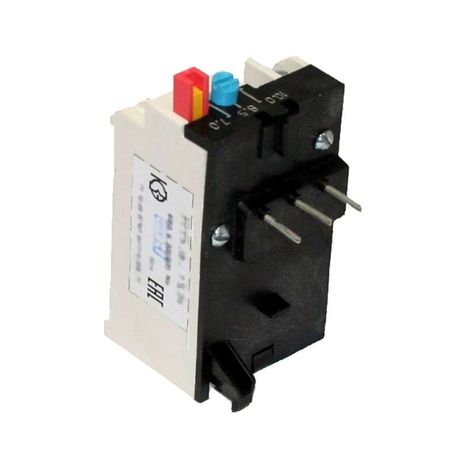

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.30А IP00 - РТТ5-10 6.3А 5,4 ..7,4А КашинЗЭА 130110000В006.300000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.3А IP00 - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Произведено компанией КЗЭА, рассчитано на работу в промышленных системах управления с напряжением до 660 В. Этот тип реле часто применяют в паре с контактными аппаратами для обеспечения надёжной работы оборудования.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.3А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в схемах управления электроприводами в цепях переменного тока 50/60 Гц до 660 В, а также в цепях постоянного тока до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров, вентиляторов и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 6,3 А - предельная величина тока, при которой реле сохраняет работоспособность; регулируется в диапазоне 5,4–7,4 А.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока.
• Род тока: переменный (AC) - оптимизировано для сетей 50/60 Гц.
• Класс точности: 10 А - указывает на порог срабатывания, соответствующий 10-кратному значению номинального тока (для проверки и сертификации).
• Исполнение: нереверсивное - реле не управляет направлением вращения двигателя, только защищает.
• Количество переключающих контактов: 1 - один нормально замкнутый (НЗ) контакт для отключения цепи управления при срабатывании.
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости в закрытых помещениях.
• Способ монтажа: на аппарат - крепится на DIN-рейку или поверхность другого аппарата (например, магнитного пускателя).
• Тип присоединения: винтовое - провода зажимаются в клеммах с помощью винтов.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.3А IP00 совместимо с большинством магнитных пускателей и контакторов, имеющими стандартную посадочную площадку для тепловых реле серии РТТ5. Монтаж осуществляется на аппарат - то есть крепится механически к основному устройству, а не на DIN-рейку. Для правильной работы необходимо соблюдать посадочные размеры и использовать только винтовые клеммы с моментом затяжки, рекомендованным производителем. Не допускается установка на открытых участках - из-за степени защиты IP00 реле чувствительно к пыли, влаге и механическому повреждению.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9098, которые регламентируют безопасность и функциональность тепловых реле для двигателей. Несмотря на отсутствие высокой степени защиты, использование в закрытых распределительных устройствах обеспечивает соответствие нормам электробезопасности. Работа в цепях постоянного тока возможна, но только при напряжении не выше 440 В - превышение этого значения может вызвать отказ или повреждение.

Преимущества

• Высокая надёжность срабатывания при перегрузке благодаря термобиметаллическому элементу - не требует внешнего питания.
• Широкий диапазон регулировки тока (5,4–7,4 А) позволяет точно адаптировать защиту под конкретный двигатель.
• Простая конструкция - мало подвижных деталей, что снижает вероятность отказа.
• Совместимость с популярными моделями пускателей - легко заменить при необходимости.
• Устойчивость к колебаниям температуры и влажности в условиях УХЛ4 - подходит для промышленных помещений в средней полосе России.

Ограничения применения

• Не подходит для установки вне электрошкафа - степень защиты IP00 исключает эксплуатацию в открытом виде.
• Не предназначен для защиты однофазных двигателей - требуется только трёхфазная нагрузка.
• Не имеет функции самовозврата после срабатывания - необходимо вручную сбросить реле кнопкой.
• Не реагирует на короткие замыкания - для этой задачи нужен автоматический выключатель или предохранитель.
• Чувствительно к окружающей температуре: при установке рядом с источниками тепла (например, нагревателями) возможны ложные срабатывания.

Примеры использования

• Защита двигателя насоса в системе водоснабжения - при обрыве фазы реле отключит питание, предотвращая перегрев обмоток.
• Контроль тока в конвейерной линии на пищевом производстве - при заклинивании роликов реле сработает и остановит линию.
• Подключение в составе пусковой схемы вентилятора на промышленном объекте - сочетается с магнитным пускателем ПМЛ или аналогичным.

Практические советы

• Выбирая реле электротепловое токовое РТТ5-10-1 УХЛ4 6.3А IP00, убедитесь, что номинальный ток двигателя попадает в диапазон 5,4–7,4 А. Если ток близок к границе - лучше взять модель с чуть большим диапазоном.
• При монтаже используйте качественные медные провода сечением не менее 2,5 мм2 - малое сечение увеличивает риск перегрева клемм.
• После срабатывания всегда проверьте причину - возможно, проблема в механическом заедании, перекосе вала или неисправности сети.
• Не устанавливайте реле рядом с мощными источниками тепла - даже при UHL4 температурные помехи могут вызывать ложные отключения.
• Проверяйте состояние винтовых клемм каждые 6–12 месяцев - ослабление контакта приводит к перегреву и выходу реле из строя.
• Для удобства обслуживания комбинируйте реле с сигнальными лампами или вспомогательными контактами - так проще диагностировать причины отключения.
