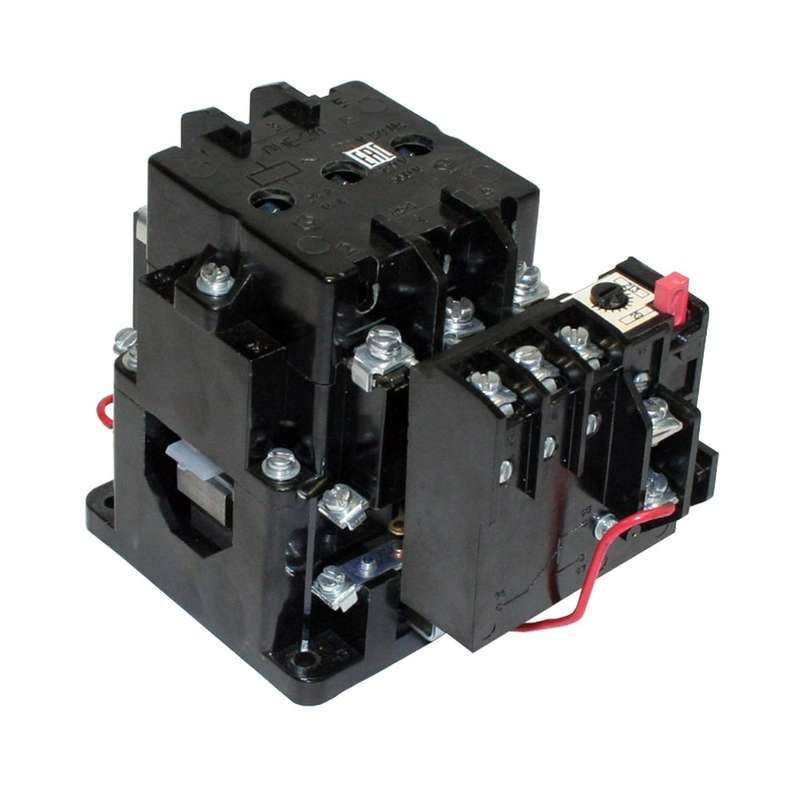

Пускатель ПМЕ-212 УХЛ4 В кат. 220В 2НО+2НЗ с реле РТТ-141 10.0А АЭС Кашин 080212220ВВ220000401 КашинЗЭА

Пускатель комбинированный ПМЕ-212 УХЛ4 В от бренда КашинЗЭА - это устройство прямого пуска с тепловой защитой и встроенными вспомогательными контактами, предназначенное для управления асинхронными двигателями до 4 кВт в сетях переменного тока 220 В. Артикул 080212220вв220000401 используется в условиях повышенной влажности и температур до 55 C, включая объекты атомной энергетики.

Назначение и область применения

Пускатель комбинированный ПМЕ-212 УХЛ4 В управляет запуском и остановкой электродвигателей постоянного или периодического действия. Он сочетает в себе магнитный пускатель и тепловое реле РТТ-141, что позволяет защищать двигатель от перегрузки без внешних устройств. Подходит для установки в распределительных щитах, на станках, насосах, вентиляторах и других механизмах, где требуется надёжное управление и защита от перегрева. Применяется в системах атомной энергетики благодаря устойчивости к высокой влажности и соответствию классу исполнения УХЛ4.

Технические характеристики

• Тип пускателя: прямого пуска
• Напряжение управления: 220 В переменного тока (50 Гц)
• Номинальный ток главной цепи: 25 А
• Мощность при AC-3, 400 В: 4 кВт
• Защита от перегрузки: да, тепловое реле РТТ-141 с диапазоном настройки 8,5 А
• Вспомогательные контакты: 2 замыкающих (НО) и 2 размыкающих (НЗ)
• Степень защиты IP: IP00 - без корпусной защиты, требует установки в закрытый шкаф
• Максимальная рабочая температура: +55 C
• Класс термической устойчивости: Class 20 - выдерживает длительную перегрузку до 20 минут перед отключением
• Подключение главной цепи: винтовые зажимы
• Подключение цепи управления: винтовые зажимы
• Индикация состояния: отсутствует - сигналы необходимо организовать дополнительно

Совместимость и монтаж

Пускатель комбинированный ПМЕ-212 УХЛ4 В монтируется на DIN-рейку шириной 35 мм. Главные силовые клеммы рассчитаны на провода сечением до 16 мм2, контакты управления - до 2,5 мм2. Для работы необходим источник управления 220 В AC. Вспомогательные контакты можно использовать для сигнализации включения/выключения, блокировки или подключения кнопочных постов. Поскольку степень защиты IP00, устройство нельзя устанавливать открыто - обязательно использование герметичного или закрытого электрошкафа.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс исполнения УХЛ4 - предназначено для эксплуатации в районах с умеренным и холодным климатом при повышенной влажности. Тепловое реле РТТ-141 обеспечивает защиту от перегрузки по току, предотвращая повреждение двигателя. Отсутствие световой индикации снижает риск неверной интерпретации состояния - оператор должен использовать внешние индикаторы.

Преимущества

• Интегрированное тепловое реле РТТ-141 исключает необходимость отдельного устройства защиты
• Чёткая комбинация 2 НО и 2 НЗ контактов удобна для создания сложных схем управления
• Высокий класс термической устойчивости (Class 20) допускает кратковременные перегрузки без ложных срабатываний
• Фиксированное напряжение управления 220 В совместимо с большинством промышленных систем контроля
• Конструкция износостойкая, рассчитана на частые циклы включения

Ограничения применения

• Не применяется в открытых помещениях - IP00 не защищает от пыли, влаги и механических воздействий
• Не подходит для двигателей выше 4 кВт или токов более 25 А
• Настройка теплового реле фиксирована на 8,5 А - невозможно регулировать в другом диапазоне
• Отсутствуют световые индикаторы - требуется внешняя система сигнализации
• Не рекомендован для сред с агрессивными химическими веществами вне закрытых шкафов

Примеры использования

• Управление насосом воды в системе охлаждения реактора на АЭС
• Запуск вентилятора в помещении с контролируемой влажностью
• Автоматическое включение конвейера на пищевом производстве
• Управление компрессором в технологическом цикле с защитой от перегрева

Практические советы

• Проверьте соответствие нагрузки - максимальный ток двигателя не должен превышать 25 А, а мощность - 4 кВт при 400 В
• При использовании в АЭС убедитесь, что шкаф обеспечивает защиту от радиационного воздействия и коррозии
• Для диагностики используйте внешние индикаторы, так как встроенной сигнализации нет
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - переусилие повредит контакты
• Не устанавливайте рядом с нагревательными элементами - температура вокруг не должна превышать 55 C
• Регулярно проверяйте состояние винтовых зажимов - ослабление вызывает перегрев
