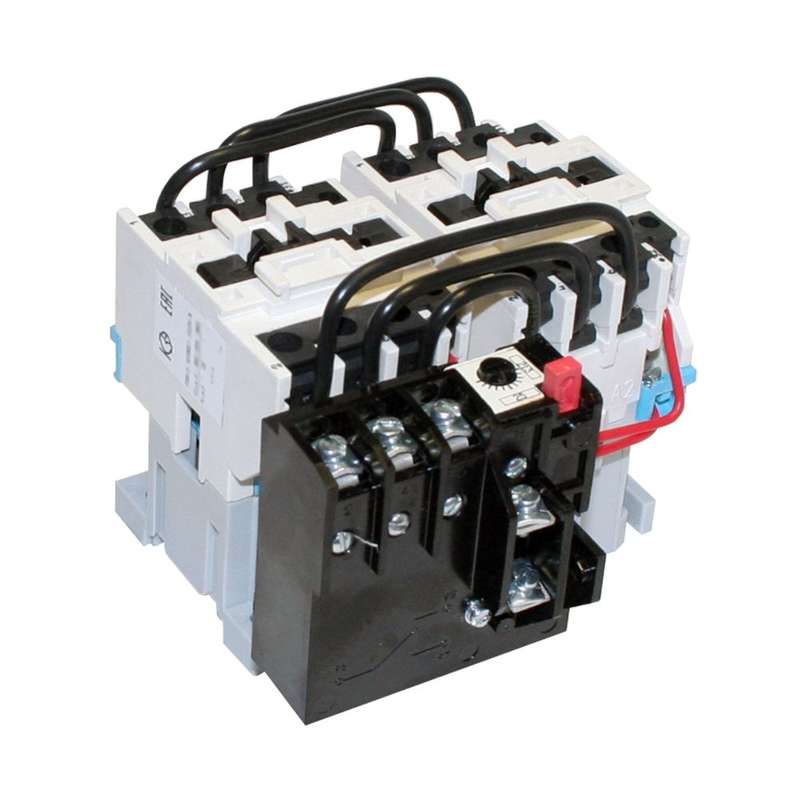

Пускатель электромагнитный ПМ12-025601 УХЛ4 220В (2р) РТТ-131 25.0А - 040601020ВВ220000810 КашинЗЭА

Пускатель электромагнитный УХЛ4 220В 25.0А 2-полюсный с реле РТТ-131 - это реверсивный аппарат для дистанционного управления трёхфазными двигателями мощностью до 11 кВт. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикулы пм12-025601 и 040601020вв220000810 соответствуют одному устройству.

Назначение и область применения

Пускатель электромагнитный УХЛ4 220В 25.0А 2-полюсный с реле РТТ-131 предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он позволяет выполнять дистанционный запуск, остановку и реверсирование двигателя. Подходит для стационарных установок в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Реле РТТ-131 обеспечивает защиту от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который может безопасно проходить через контакты пускателя.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Максимальное рабочее напряжение: 660 В - допустимый предел для силовой цепи двигателя.
• Номинальная мощность двигателя: 11 кВт - рекомендованная нагрузка для оптимальной работы устройства.
• Количество контактов: 2 нормально замкнутых (НЗ), 3 нормально разомкнутых (НО) - используется для формирования схем управления и сигналов.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C и в условиях повышенной влажности.
• Степень защиты IP00 - нет защиты от внешних воздействий; требуется установка в закрытом корпусе или щите.
• Способ монтажа: на монтажную плату - крепится болтами или шпильками к печатной плате или металлической основе.
• Подключение: винтовые зажимы для главной цепи и цепи управления - удобны для многожильных проводов, требуют регулярной проверки затяжки.
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке составляет около 20 минут при удвоенной токовой нагрузке.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 220В 25.0А 2-полюсный с реле РТТ-131 рассчитан на установку исключительно на монтажную плату. Его нельзя крепить на DIN-рейку. Для сборки схемы необходимо использовать дополнительные элементы: клеммники, переходные платы или корпуса с степенью защиты IP54 и выше. Главные контакты подключаются к фазам двигателя и сети через винтовые зажимы - используйте провода сечением не менее 4 мм2. Цепь управления подключается к катушке 220 В AC - соблюдайте полярность не важна, но важно отсутствие помех и скачков напряжения.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Реле РТТ-131 обеспечивает термическую защиту согласно ГОСТ 17703. Применение ограничителей перенапряжений (ОПН) параллельно катушке обязательно при работе в сетях с высокими импульсными помехами - это продлевает срок службы катушки и снижает риск её пробоя.

Преимущества

• Встроенное реле РТТ-131 защищает двигатель без необходимости внешнего теплового реле.
• Реверсивная схема позволяет менять направление вращения двигателя одним устройством - экономит место и упрощает схему управления.
• Высокая механическая прочность и стабильность контактов при длительных циклах включения/выключения.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках внутри защитных корпусов.

Ограничения применения

• Не применяется вне герметичных корпусов - IP00 не защищает от пыли, влаги и механических повреждений.
• Не подходит для частотного управления или плавного пуска - только прямой пуск и реверс.
• Не рекомендуется для установки в местах с частыми вибрациями без дополнительной амортизации.
• Монтаж на плату требует точного сверления отверстий - невозможно переустановить после монтажа без демонтажа всей платы.
• Не имеет индикации состояния - состояние включения/выключения видно только по внешнему сигналу или контрольной лампе, которую нужно подключать дополнительно.

Примеры использования

• Реверсивный пускатель в системе управления конвейером - позволяет изменять направление движения ленты.
• Управление насосной станцией в водопроводе - автоматический запуск при снижении давления и остановка при достижении заданного уровня.
• Привод вентилятора в системе вентиляции - реверс для режима вытяжки и подачи воздуха.
• Оборудование деревообрабатывающего цеха - станки с возможностью изменения направления вращения режущего инструмента.

Практические советы

• Проверяйте затяжку винтовых соединений каждые 6–12 месяцев - особенно при частых включениях.
• Для защиты катушки от импульсов установите ОПН прямо на выводы катушки - это предотвратит выход из строя при аварийных ситуациях в сети.
• Если нужна индикация - подключите внешнюю лампочку 220 В через один из свободных НО контактов.
• При использовании в холодных помещениях - перед первым включением после длительного простоя проверьте наличие конденсата на контактах.
• Выбирая аналог - обращайте внимание на посадочные размеры и расположение крепёжных отверстий - они отличаются у других моделей даже с таким же током.
