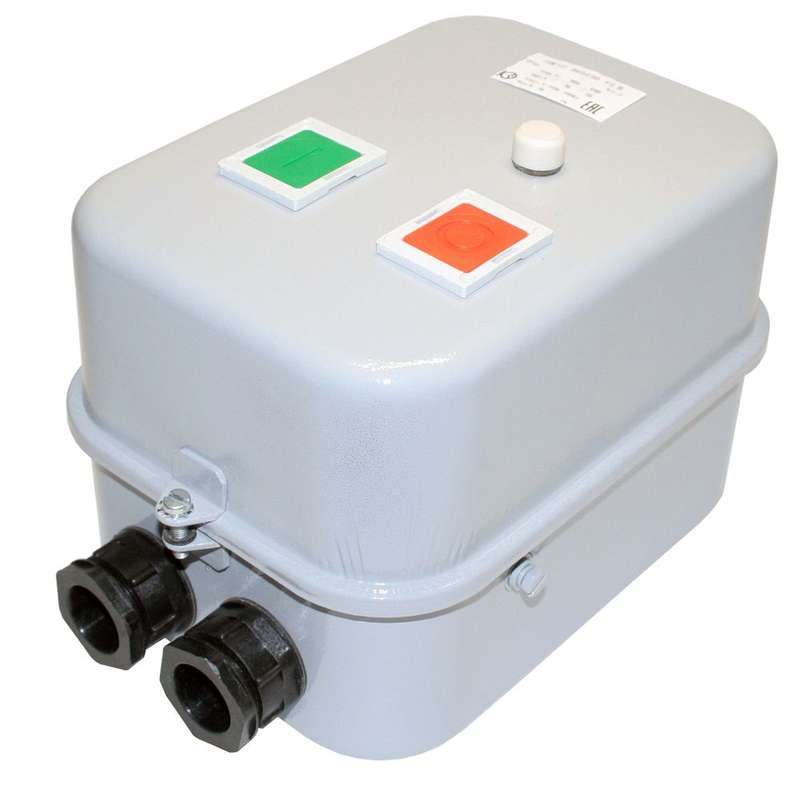

Пускатель ПМ12-040230 У2 В 40А кат. 220В AC 1НО с реле РТТ-121 34.0А Кашин 050230101ВВ220000610 КашинЗЭА

Пускатель ПМ12-040230 У2 40А с реле РТТ-121 - это комбинированное устройство для управления и защиты электродвигателей мощностью до 34 А в сетях переменного тока 220 В. Произведённый компанией КашинЗЭА, артикул 050230101вв220000610, предназначен для частых включений и отключений нагрузки в промышленной автоматике.

Назначение и область применения

Пускатель ПМ12-040230 У2 40А используется для дистанционного запуска и остановки трёхфазных электродвигателей. Встроенный тепловое реле РТТ-121 защищает двигатель от перегрузки и длительного превышения тока. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах, где требуется надёжная защита от перегрева.

Технические характеристики

• Номинальный ток контактов: 40 А
• Рабочее напряжение: 220 В переменного тока (AC)
• Число нормально замкнутых контактов: 1
• Установленное реле: РТТ-121 с током срабатывания 34,0 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Исполнение: У2 - для умеренного климата, температурный диапазон от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-040230 У2 40А монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - фазы L1–L3 подключаются к верхним контактам, выход - к нижним T1–T3. Управляющее напряжение 220 В подаётся на катушку контактора через кнопочные посты. Реле РТТ-121 уже установлено и настроено на 34 А; его можно проверить, но не регулировать пользователем. Обязательно соблюдайте полярность при подключении цепи управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р МЭК 60947-4-1. Реле РТТ-121 имеет сертификат соответствия для работы в промышленных системах. Применение в условиях повышенной влажности, пыли или агрессивной среды требует дополнительной защиты корпуса.

Преимущества

• Компактная сборка: контактор и термореле в одном корпусе - экономия места на щите
• Готовый к применению: реле предварительно выбрано и установлено, не требует самостоятельной настройки
• Высокая механическая износостойкость: рассчитан на 1 млн операций включения/выключения
• Простая диагностика: состояние реле видно визуально - при срабатывании выступает указатель

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 C или ниже −10 C
• Не подходит для сетей с высокими импульсными помехами без внешних фильтров
• Реле РТТ-121 нельзя перенастраивать - если нужна другая величина тока срабатывания, придётся менять весь модуль
• IP20 не обеспечивает защиту от брызг, пыли и влаги - не устанавливается вне закрытых шкафов

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора в HVAC-системе с защитой от перегрузки
• Старт двигателя воздушного компрессора с контролем тока

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки (не более 34 А) и напряжения сети (220 В AC)
• Обеспечьте достаточную вентиляцию вокруг пускателя - перегрев снижает срок службы реле
• При замене используйте только оригинальные комплектующие - совместимость гарантируется только для реле РТТ-121
• При срабатывании реле - не включайте снова, пока не найдете причину перегрузки
• После установки протестируйте работу: включите, дождитесь срабатывания реле при искусственной перегрузке, затем отключите
