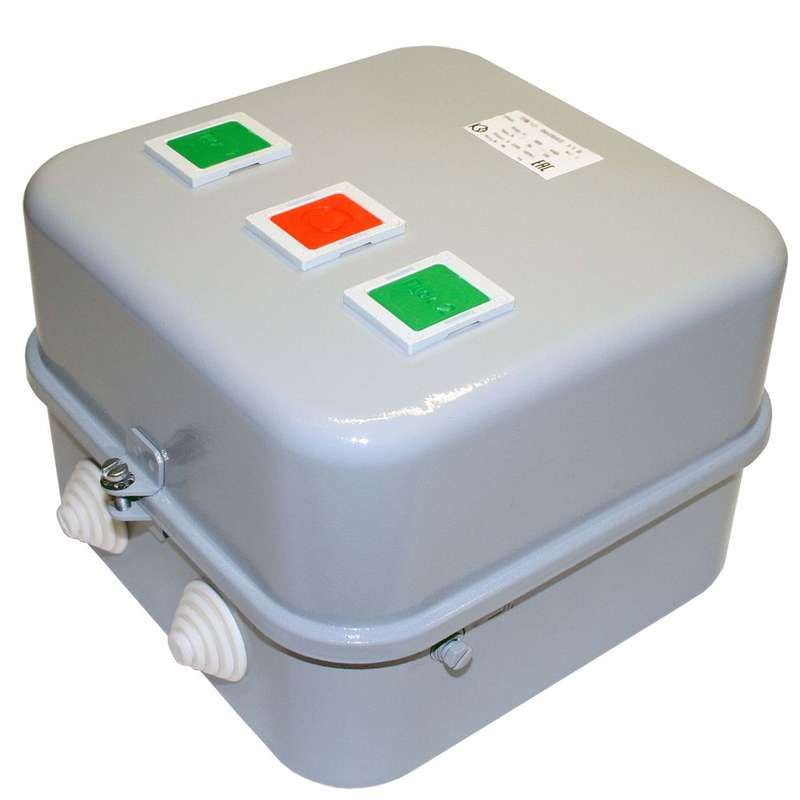

Пускатель магнитный ПМ 12-040660 У3 В 220В (4з+2р) РТТ-121 34.0А Кашин 050660422ВВ220000610 КашинЗЭА

Пускатель ПМ12-040660 У3 от КашинЗЭА - это коммутационный аппарат для управления электродвигателями и другим оборудованием на 220 В. Он сочетает силовые контакты и тепловое реле РТТ-121, обеспечивая надёжное включение/выключение и защиту от перегрузки. Артикул 050660422вв220000610 соответствует модели с шестью контактами: четырьмя нормально открытыми и двумя нормально закрытыми.

Назначение и область применения

Пускатель ПМ12-040660 У3 предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 34 А. Его используют в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах и станках. Наличие вспомогательных контактов позволяет реализовать цепи блокировки, сигнализации и самоблокировки при управлении из одного пункта.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока
• Номинальный ток теплового реле РТТ-121: 34 А
• Количество главных контактов: 4 нормально открытых (НО)
• Количество вспомогательных контактов: 2 нормально закрытых (НЗ)
• Исполнение: У3 - умеренный климат, для установки в помещениях с контролируемой температурой и влажностью
• Степень защиты: не указана - требуется установка в корпус или щит

Совместимость и монтаж

Пускатель ПМ12-040660 У3 монтируется на DIN-рейку шириной 35 мм. Подключаются силовые провода к верхним зажимам, нагрузка - к нижним. Для управления катушкой используется 220 В через кнопочные посты или PLC. Вспомогательные контакты (2 НЗ) подходят для цепей контроля состояния или взаимной блокировки других устройств. Обязательно соблюдайте полярность при подключении катушки - она рассчитана именно на 220 В переменного тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2019 (МЭК 60947-4-1) для контакторов и пускателей. Тепловое реле РТТ-121 защищает двигатель от длительной перегрузки, но не от короткого замыкания - для этого необходим предохранитель или автоматический выключатель в цепи питания.

Преимущества

• Чёткая структура контактов: 4 НО + 2 НЗ позволяют гибко проектировать схемы управления
• Интегрированное реле РТТ-121 исключает необходимость внешней защиты
• Простая установка на DIN-рейку снижает время монтажа
• Высокая механическая прочность корпуса и контактов при частых операциях включения

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влаги или на открытом воздухе - требует установки в электрошкаф
• Не имеет функции защиты от короткого замыкания - обязательно использовать в паре с автоматическим выключателем
• Работает только с сетью 220 В; не совместим с 380 В или постоянным током
• Тепловое реле РТТ-121 не регулируется - фиксированный порог срабатывания 34 А

Примеры использования

• Автоматическое включение насоса воды при достижении заданного уровня в баке
• Управление конвейером с возможностью аварийной остановки по сигналу с датчика
• Цепь управления вентиляцией с индикацией состояния через вспомогательный контакт НЗ
• Система с двумя пунктами управления: одна кнопка включает, вторая - выключает, с использованием самоблокировки через НО-контакт

Практические советы

• Перед монтажом проверьте соответствие тока двигателя номиналу реле (не более 34 А)
• При подключении вспомогательных контактов используйте отдельную жилу - не смешивайте силовые и слаботочные цепи
• Если нужна защита выше 34 А - выбирайте другой тип реле или пускатель с другим исполнением
• Проверяйте плотность затяжки клемм после первого включения - нагрев может вызвать ослабление соединений
• Пускатель ПМ12-040660 У3 не требует обслуживания, но рекомендуется периодически осматривать контакты на окисление и следы дугового износа
