Пускатель ПМ12-010600 УХЛ4 В, 220В, (4з+2р), РТТ5-10-1, (7-10А)| 312408 | КЭАЗ

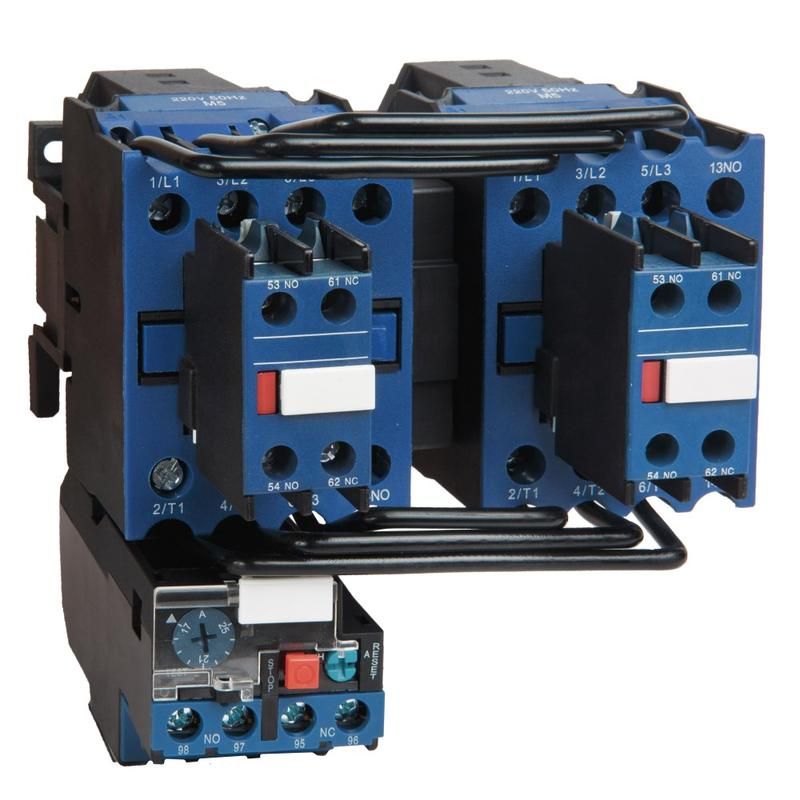

Пускатель ПМ12-010600 УХЛ4 от КЭАЗ - это реверсивный электромагнитный пускатель с тепловым реле для управления асинхронными двигателями мощностью до 4 кВт. Он предназначен для частого включения/выключения нагрузки в условиях умеренного климата и имеет комбинированную систему контактов: 4 нормально-открытых и 2 нормально-закрытых. Артикул 312408 соответствует серии ПМЛ и РТЛ.

Назначение и область применения

Пускатель ПМ12-010600 УХЛ4 используется для дистанционного управления трёхфазными асинхронными электродвигателями. Подходит для оборудования, где требуется реверс движения - например, для насосов, вентиляторов, конвейеров, станков с изменяемым направлением вращения. Благодаря наличию теплового реле РТТ5-10-1, он обеспечивает автоматическую защиту от перегрузки по току. Применяется в промышленных щитах, на производственных линиях и в системах автоматизации с постоянной нагрузкой.

Технические характеристики

• Напряжение питания катушки управления: 220 В переменного тока (AC)
• Номинальный рабочий ток: 10 А
• Номинальная мощность управляемого двигателя: 4 кВт
• Количество контактов: 4 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Тепловое реле защиты: да, модель РТТ5-10-1, регулируемый предел 7–10 А
• Род тока: переменный (AC)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Класс защиты от перегрузки: 10 А (соответствует классу теплового реле)
• Условный ток короткого замыкания: 1 кА
• Максимальная температура окружающей среды: +40 C
• Класс координации: 1 - совместим с обычными предохранителями и автоматами
• Способ соединения: винтовые зажимы для силовых и управляющих цепей
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-010600 УХЛ4 монтируется на DIN-рейку 35 мм или крепится болтами через монтажные отверстия. Для работы необходима внешняя защита - устройство не защищено от пыли и влаги из-за степени IP00. Все провода подключаются через винтовые клеммы: силовые - на верхние и нижние контакты, управляющая катушка - на A1/A2. Тепловое реле РТТ5-10-1 уже установлено и настроено на диапазон 7–10 А; его можно заменить аналогичным, если требуется другой ток срабатывания. Совместим с автоматическими выключателями и предохранителями класса 10 А.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Обладает классом координации 1, что гарантирует безопасную работу при кратковременных перегрузках и импульсах. Защита от перегрева обеспечивается встроенным тепловым реле РТТ5-10-1, которое отключает питание при длительном превышении тока. Не содержит элементов, повышающих риск возгорания при штатной эксплуатации.

Преимущества

• Интегрированное тепловое реле снижает количество компонентов в щите
• Чёткая комбинация контактов (4НО+2НЗ) позволяет реализовать сложные схемы управления, включая реверс
• Высокая надёжность механических контактов при частых включениях
• Поддержка стандартного напряжения 220 В - удобно для промышленных сетей
• Совместимость с широким спектром автоматических выключателей и предохранителей

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP00 исключает применение в сырых, пыльных или открытых помещениях
• Максимальная температура эксплуатации +40 C - не подходит для жарких цехов без принудительного охлаждения
• Не предназначена для частотного управления или плавного пуска - работает только в режиме “вкл/выкл”
• Отсутствие индикации - нельзя определить состояние визуально без внешних указателей
• Только для переменного тока - несовместим с источниками постоянного тока

Примеры использования

• Реверсивный пуск насоса в системе водоснабжения - один пускатель управляет двумя направлениями вращения
• Конвейер с возможностью изменения направления перемещения материалов
• Шлифовальный станок, где требуется менять направление вращения шпинделя
• Автоматическая система вентиляции с функцией переключения между притоком и вытяжкой

Практические советы

• При монтаже проверьте соответствие сечения проводов - для 10 А рекомендуются медные провода минимум 2,5 мм2
• Обязательно используйте внешний корпус с защитой IP54 или выше, чтобы сохранить работоспособность устройства
• Настройка теплового реле РТТ5-10-1 выполнена на 7–10 А - если двигатель потребляет меньше 7 А, рассмотрите замену на более чувствительное реле
• Проверяйте затяжку винтов после первых нескольких включений - контактные группы могут немного осесть
• Для реверса обязательно используйте два пускателя (или один реверсивный, как этот) с блокировкой, чтобы избежать одновременного включения
• При замене - ориентируйтесь на серию ПМЛ/РТЛ от КЭАЗ: другие модели могут иметь отличные габариты или расположение клемм
