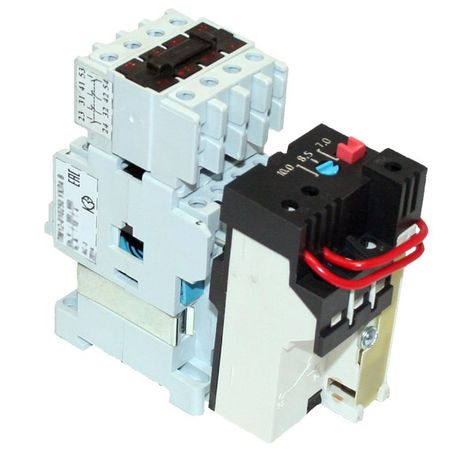

Пускатель ПМЛ-1260М УХЛ4 В кат. 380В 1НО+4НЗ с реле РТТ5-10-1 8.50А Кашин O20250140ВВ380001910 КашинЗЭА

Пускатель пневматический магнитный линейный ПМЛ-1260М УХЛ4 В - устройство для безопасного включения и защиты электродвигателей мощностью до 4 кВт в сетях переменного тока 380 В. Бренд КашинЗЭА обеспечивает надежность в условиях промышленной эксплуатации, а артикул o20250140вв380001910 позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Пускатель ПМЛ-1260М УХЛ4 В предназначен для дистанционного запуска и остановки трехфазных асинхронных двигателей. Он сочетает функции магнитного пускателя и теплового реле, защищая двигатель от перегрузок. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных механизмах, где требуется частое включение/выключение.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение управления: 380 В переменного тока (AC) - требует подключения управляющей цепи именно к этой сети;
• Номинальная мощность при AC-3, 400 В: 4 кВт - максимальная мощность двигателя, который можно контролировать;
• Тепловое реле РТТ5-10-1 с диапазоном настройки 7–10 А - регулируется под реальную рабочую нагрузку двигателя;
• Класс срабатывания: 10A - время отключения при перегрузке составляет 10 секунд при токе в 7,2 раза выше установленного;
• Контакты: 1 нормально открытый (НО) + 4 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли;
• Подключение: винтовые зажимы для основной и управляющей цепи - удобны для многожильных проводов;
• Максимальная температура эксплуатации: +55 C - нельзя использовать в жарких помещениях без принудительного охлаждения;
• Шинный монтаж возможен - совместим с DIN-рейкой стандартного типа.

Совместимость и монтаж

Пускатель ПМЛ-1260М УХЛ4 В устанавливается на DIN-рейку 35 мм. Для подключения используйте провода сечением до 2,5 мм2 для управляющей цепи и до 6 мм2 для силовой. Обязательно проверьте соответствие напряжения управления (380 В) - подключение к 220 В вызовет отказ работы. Монтаж выполняйте в вертикальном положении, избегая вибраций и прямого попадания жидкости. Тепловое реле РТТ5-10-1 необходимо настроить под ток двигателя - рекомендуется делать это после первого запуска.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита от перегрузки реализована через биметаллический элемент в тепловом реле - это исключает риск возгорания при длительной перегрузке. Отсутствие световой индикации требует контроля состояния через внешние приборы.

Преимущества

• Интегрированное тепловое реле снижает количество компонентов в щите - экономит место и упрощает сборку;
• Высокая коммутационная способность - рассчитан на частые включения (до 600 раз в час);
• Гибкая настройка тока срабатывания теплового реле - адаптируется под разные типы двигателей;
• Наличие четырех НЗ-контактов позволяет организовать сложные системы блокировки и сигнализации;
• Совместимость с шинным монтажом - легко интегрируется в готовые распределительные щиты.

Ограничения применения

• Не применяется в средах с высокой влажностью, пылью или химически активными веществами - степень защиты IP20 недостаточна;
• Нельзя использовать при температуре выше +55 C - перегрев приведёт к ложному срабатыванию реле;
• Только для переменного тока 380 В - не работает с постоянным током или другими напряжениями управления;
• Не имеет автономной индикации - требуется внешний контроль состояния включения/отключения;
• Не предназначен для частичного пуска или мягкого старта - только прямой запуск.

Примеры использования

• Промышленный воздушный компрессор - управление включением при достижении давления;
• Циркулярная пила с трёхфазным двигателем - защита от заклинивания;
• Конвейерная лента на пищевом производстве - автоматическое отключение при перегрузке;
• Насосная станция - включение по сигналу от датчика уровня.

Практические советы

• Настройте тепловое реле РТТ5-10-1 на ток двигателя - лучше взять значение чуть ниже номинала (например, 8,5 А вместо 10 А) для более чувствительной защиты;
• Проверьте плотность затяжки винтов - плохой контакт вызывает нагрев и выход из строя;
• Используйте НЗ-контакты для формирования сигнала “двигатель выключен” в системе управления - это повысит безопасность обслуживания;
• При использовании в щите с несколькими пускателями - соблюдайте минимальный интервал между устройствами для теплоотвода;
• Не забудьте про обязательную маркировку цепей управления - особенно при работе с 380 В.
