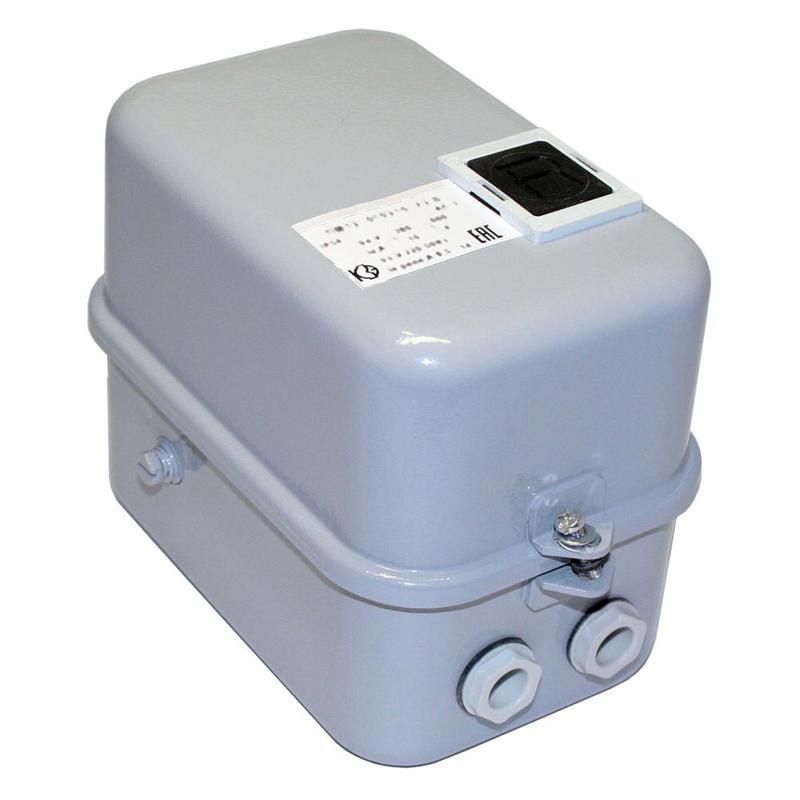

Пускатель электромагнитный ПМЛ 1210 У2 В 220В (2з+1р) РТТ5-10-1 8.50А Кашин O20210211ВВ220001910 КашинЗЭА

Пускатель комбинированный ПМЛ-1210 У2 с электронным блоком управления - это устройство для безопасного запуска и защиты электродвигателей мощностью до 4 кВт. Бренд КашинЗЭА и артикул o20210211вв220001910 указывают на серийную продукцию, предназначенную для промышленного использования в условиях повышенной запылённости и влажности.

Назначение и область применения

Пускатель комбинированный ПМЛ-1210 У2 используется для дистанционного включения и выключения трёхфазных асинхронных двигателей. Он сочетает в себе магнитный пускатель и тепловое реле защиты от перегрузки - это позволяет избежать повреждений двигателя при длительном превышении тока. Подходит для установки на станках, насосах, компрессорах, конвейерах и других механизмах с периодической нагрузкой.

Технические характеристики

• Номинальный ток: 10 А - способен работать с двигателями до этой мощности без перегрева.
• Напряжение управления: 220 В переменного тока (AC) - совместим с распространёнными сетями управления в промышленности.
• Защита от перегрузки: да, с тепловым реле РТТ5-10-1, настраиваемым в диапазоне 7–10 А.
• Номинальная мощность при AC-3, 400 В: 4 кВт - максимальная рекомендованная мощность двигателя.
• Вспомогательные контакты: 2 нормально-открытых (NO) и 1 нормально-замкнутый (NC) - используются для сигнализации, блокировки или управления внешними цепями.
• Степень защиты IP54 - защищён от пыли и брызг воды, подходит для помещений с умеренной влажностью и запылённостью.
• Диапазон рабочих температур: до +55 C - не применяйте в средах с более высокой температурой окружающей среды.
• Класс защиты: Class 10A - время срабатывания теплового реле соответствует стандарту IEC 60947-4-1, обеспечивает надёжную защиту при перегрузках.
• Подключение: все цепи - винтовые зажимы, что удобно для многожильных проводов и позволяет жестко фиксировать соединения.

Совместимость и монтаж

Пускатель комбинированный ПМЛ-1210 У2 монтируется на DIN-рейку 35 мм, типичную для шкафов автоматизации. Главные силовые клеммы рассчитаны на провода сечением до 4 мм2. Для цепи управления используйте провод 0,5–2,5 мм2. Обязательно проверьте соответствие посадочных размеров перед установкой - корпус имеет стандартные габариты для аналогов ПМЛ. Наличие винтовых зажимов требует качественного обжима наконечников, особенно при использовании многожильных проводов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Тепловое реле РТТ5-10-1 обеспечивает классическую термозащиту, а не электронную - это делает его менее чувствительным к помехам, но и медленнее реагирующим на кратковременные скачки тока. Отсутствие световой индикации требует подключения внешних сигналов для контроля состояния.

Преимущества

• Интегрированная защита - не требуется отдельное реле перегрузки, экономится место в щите.
• Высокая степень защиты IP54 - допускает применение в цехах, где есть пыль, влага или возможны брызги.
• Надёжные винтовые клеммы - обеспечивают долговечное соединение даже при вибрациях.
• Совместимость с сетью 220 В - легко интегрируется в существующие системы управления.

Ограничения применения

• Не предназначена для частотного регулирования - работает только на постоянной скорости.
• Тепловое реле не защищает от обрывов фазы или перекоса напряжения - для этого нужны дополнительные устройства.
• Максимальная температура эксплуатации +55 C - нельзя использовать рядом с нагревательными элементами или в плохо вентилируемых шкафах.
• Отсутствие светодиодной индикации - состояние включения/выключения необходимо контролировать через внешние приборы.

Примеры использования

• Автоматический насос в системе водоснабжения - включается по уровню воды, защищён от перегрузки при закупорке.
• Конвейер на пищевом производстве - управление с пульта, защита от затяжки материала.
• Вентилятор охлаждения станка - запуск после прогрева, отключение при аварии.

Практические советы

• Выбирайте тепловое реле с настройкой ближе к рабочему току двигателя - для 8,5 А лучше установить 8 А, чтобы избежать ложных срабатываний.
• Проверяйте плотность затяжки винтовых клемм через 1–2 месяца после первого включения - при вибрациях соединения могут ослабнуть.
• Если нужна индикация работы - подключите внешний индикатор к одному из вспомогательных контактов (например, NO).
• Не используйте этот пускатель в помещениях с температурой выше +55 C - риск выхода из строя теплового реле возрастает.
• При замене - убедитесь, что новый пускатель ПМЛ-1210 У2 имеет ту же катушку (220 В) и тип реле (РТТ5-10-1).
