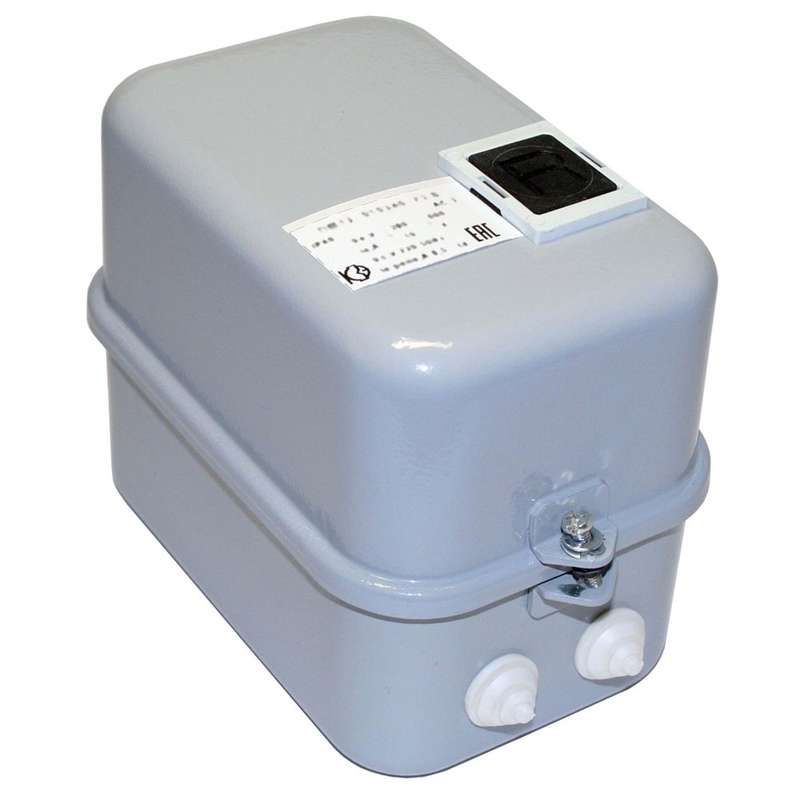

Пускатель электромагнитный РТТ5-10-1 У3 В 10А 220В КашинЗЭА 020240102ВВ220001910

Пускатель электромагнитный ПМ12-010240 У3 В 10А кат. 220В AC 1НО с реле РТТ5-10-1 8.50А предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 4 кВт. Бренд КЗЭА обеспечивает надёжную работу аппарата в условиях промышленной автоматизации, а наличие встроенного теплового реле РТТ5-10-1 позволяет защищать двигатель от перегрузок и обрыва фазы.

Назначение и область применения

Пускатель электромагнитный ПМ12-010240 используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в цехах, на конвейерах, насосных станциях и других объектах с постоянным режимом работы. Встроенный термореле РТТ5-10-1 обеспечивает защиту от длительных перегрузок и отсутствия одной из фаз. Применяется там, где требуется надёжное и автономное управление без внешних устройств защиты.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток: 10 А
• Мощность контролируемого двигателя: до 4 кВт
• Номинальное рабочее напряжение: 660 В
• Количество силовых нормально-замкнутых контактов: 3
• Количество вспомогательных контактов: 1 НО + 1 НЗ
• Тепловое реле: РТТ5-10-1, ток срабатывания 8,5 А
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Климатическое исполнение: У3 - работает при температуре от −25C до +55C
• Тип соединения: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор)
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Пускатель ПМ12-010240 монтируется исключительно на монтажную плату или щитовую панель. Не требует DIN-рейки. Соединение проводов - через винтовые клеммы, что удобно для многожильных и одножильных проводов сечением до 2,5 мм2. Обязательно соблюдать посадочные размеры: корпус рассчитан на жесткую фиксацию в отверстии соответствующего формата. Катушка управления питается от 220 В AC - нельзя использовать с 380 В или постоянным током. Тепловое реле РТТ5-10-1 предварительно отрегулировано на 8,5 А; изменение порога невозможно без замены самого реле.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита IP40 исключает попадание твёрдых частиц, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной герметизации. Индикация состояния позволяет оперативно определить включение/выключение устройства. Рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке для продления срока службы при коммутациях с высокими импульсными нагрузками.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме
• Высокая надёжность контактов при работе с двигателями до 4 кВт
• Индикация состояния упрощает диагностику без тестеров
• Климатическое исполнение У3 обеспечивает стабильную работу в холодных цехах
• Простая замена реле - можно заменить РТТ5-10-1 на аналог другого тока без переделки монтажа

Ограничения применения

• Не допускается использование в местах с повышенной влажностью, пылью или агрессивной средой - степень защиты IP40 недостаточна
• Нельзя применять для однофазных двигателей или постоянного тока
• Температура окружающей среды выше +55C вызывает срабатывание реле или отказ контактов
• Отсутствие реверсивных контактов - для реверса нужен второй пускатель
• Нет встроенной защиты от короткого замыкания - необходимо ставить автоматический выключатель в цепи питания

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора на производственной линии
• Автоматизация конвейера с периодическим запуском
• Привод шнекового питателя в пищевой промышленности
• Подъёмник или транспортер с частыми циклами включения

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• Для долгой жизни используйте ОПН на катушку - особенно при частых включениях
• Если двигатель часто перегружается, убедитесь, что ток реле (8,5 А) точно соответствует реальному потреблению
• Не устанавливайте рядом с источниками сильного магнитного поля - возможны ложные срабатывания
• При замене старого пускателя сверьте тип и размеры крепления - ПМ12-010240 имеет уникальную посадку
• Обращайте внимание на маркировку: артикулы 020240102вв220001910 и ПМ12-010240 - это один и тот же аппарат
