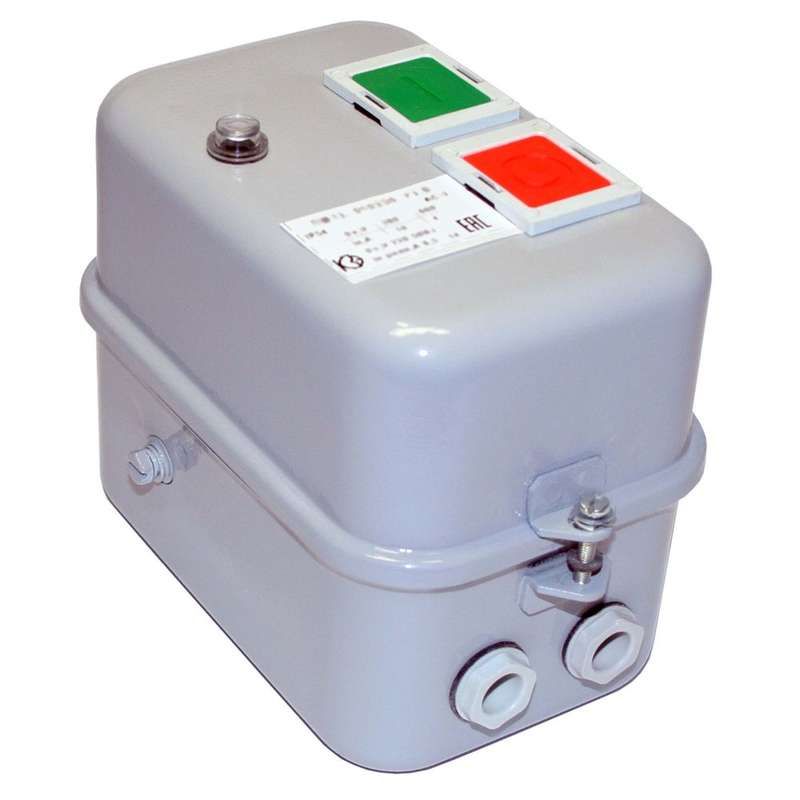

Пускатель электромагнитный ПМ12-010230 У2 В 220В (1з) РТТ5-10-1 8.50А - 020230101ВВ220001910 КашинЗЭА

Пускатель электромагнитный У2 220В (1з) 8.50А, РТТ5-10-1, РТТ-5-10, 1НО - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в условиях промышленной автоматизации. Артикулы 020230101вв220001910 и пм12-010230 соответствуют одному продукту.

Назначение и область применения

Пускатель электромагнитный У2 220В предназначен для коммутирования трёхфазных асинхронных мощностью до 4 кВт при напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарных системах управления: станках, насосах, вентиляторах, конвейерах. Интегрируется в цепи управления, где требуется удалённый пуск/останов и защита от перегрузок и обрыва фазы. Тепловое реле встроено - дополнительные устройства не требуются.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение силовой цепи: 660 В
• Номинальный ток: 10 А (рабочий ток нагрузки до 8,5 А указан для совместимости с тепловым реле)
• Напряжение катушки управления: 220 В AC
• Номинальная мощность двигателя: 4 кВт
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 4
• Тепловое реле: да, с классом срабатывания 10A
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C
• Индикация состояния: один светодиодный индикатор (горит при включенном состоянии)
• Способ присоединения проводов: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Пускатель электромагнитный У2 220В монтируется исключительно на жесткую металлическую или пластиковую панель. Подключение силовых клемм - винтовое; рекомендовано использовать медные многожильные провода сечением 1,5–4 мм2. Управляющая катушка рассчитана на 220 В - нельзя применять с сетью 380 В или постоянным током. Контакты можно расширить через внешние модули, но сам корпус не предусматривает штатную возможность установки допблоков. Монтаж должен выполняться вертикально, без значительных вибраций.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Защита IP54 предотвращает попадание пыли и жидкостей внутрь аппарата. Тепловое реле с классом 10A гарантирует отключение при длительной перегрузке, что снижает риск повреждения двигателя. Для защиты катушки от импульсов перенапряжения (например, при выключении) рекомендуется установка ограничителя перенапряжения ОПН параллельно её выводам - особенно в сетях с высокими коммутационными помехами.

Преимущества

• Встроенное тепловое реле - экономит место и время при сборке панели
• Чёткая индикация работы - позволяет оперативно определить состояние пускателя без тестера
• Высокая степень защиты IP54 - подходит для помещений с повышенной влажностью и пылью
• Готовый набор контактов (1НО+4НЗ) - покрывает большинство типовых схем управления
• Климатическое исполнение У2 - устойчив к широкому диапазону температур в промзоне

Ограничения применения

• Не для реверса - нужен второй пускатель или реверсивный контур
• Максимальная рабочая температура +55 C - не применяйте в помещениях без вентиляции выше этого порога
• Поддерживается только переменный ток 220 В на катушку - не совместим с DC или 380 В
• Физически ограниченное количество контактов - при сложных схемах потребуется дополнительный блок
• Монтаж только на плату - невозможно крепление на DIN-рейку

Примеры использования

• Автоматизация станка с ЧПУ - пуск/останов по сигналу PLC
• Водяной насос в канализационной станции - защита от сухого хода и перегрева
• Вентилятор системы охлаждения в цеху - работа в условиях пыли и влаги
• Ленточный конвейер на пищевом производстве - контроль режима работы через индикатор

Практические советы

• Проверьте соответствие сечения проводов и момента затяжки винтов - плохой контакт вызывает нагрев
• При использовании в среде с высокой вибрацией - используйте антивибрационные прокладки под монтажную плиту
• Обязательно проверьте наличие напряжения 220 В на катушке перед первым включением - неверное питание приведёт к выходу из строя
• Для долгой службы регулярно осматривайте контакты на окисление - при необходимости протирайте спиртом
• Если используется в цепях с частыми включениями (>120 раз/час), учтите механический износ - срок службы ниже заявленного
