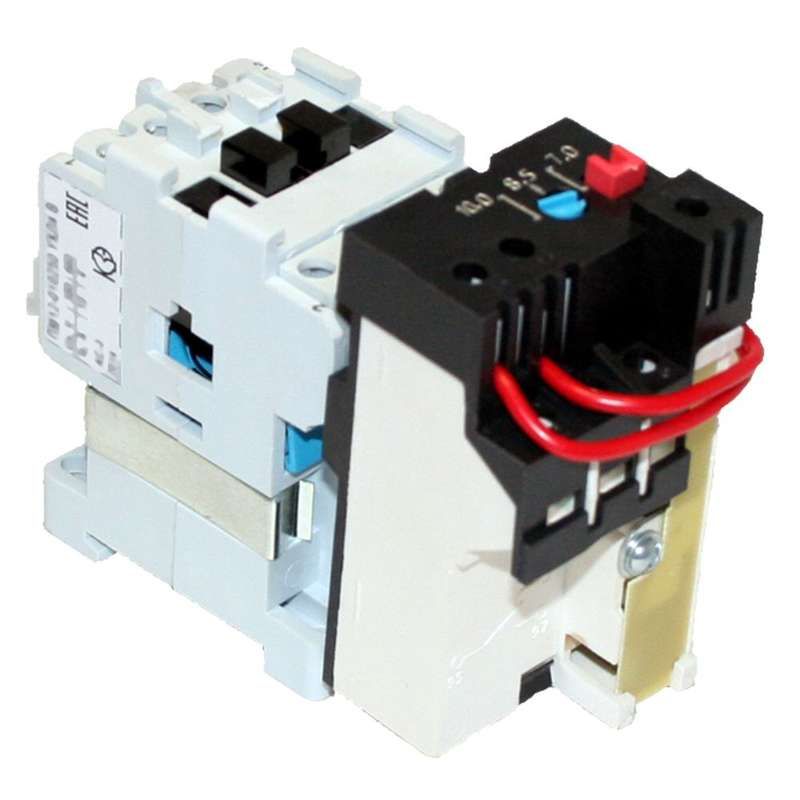

Пускатель электромагнитный ПМ12-010250 УХЛ4 В, 220В, (1з), РТТ5-10-1, 8,50А - 020250100ВВ220001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В однополюсный 8.50А с реле РТТ5-10-1 - это устройство для дистанционного включения и выключения однофазной нагрузки, оснащённое тепловым реле для защиты от перегрузок. Применяется в системах управления электроприводами, особенно там, где требуется надёжная защита двигателей от перегрева и обрыва фазы. Бренд КЗЭА и артикул 020250100вв220001910 указывают на серийную продукцию, соответствующую требованиям промышленного оборудования.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В однополюсный 8.50А с реле РТТ5-10-1 предназначен для коммутации однофазных нагрузок до 4 кВт, в том числе маломощных асинхронных двигателей, насосов, вентиляторов и конвейеров. Он обеспечивает дистанционный пуск и остановку, а также автоматическую защиту от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле РТТ5-10-1. Подходит для стационарных установок в цехах, на объектах ЖКХ, в логистике и других зонах с контролируемым микроклиматом.

Технические характеристики

• Номинальный ток: 10 А (реальная рабочая нагрузка - до 8,5 А, что указано в названии);
• Напряжение катушки управления: 220 В переменного тока (AC);
• Максимальное напряжение коммутируемой цепи: 660 В;
• Номинальная мощность: 4 кВт - предельная нагрузка для двигателя при 220 В;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и запылённость;
• Степень защиты: IP20 - защищает от предметов более 12 мм, но не от воды и пыли; требует установки в закрытом щите;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2;
• Способ монтажа: на монтажную плату - не предусматривает крепление на DIN-рейку;
• Индикация состояния: есть - светодиод или лампа показывает включение контакта;
• Количество контактов: 0 нормально открытых / 1 нормально закрытый / 0 вспомогательных / 1 основной / 3 вспомогательных / 1 - означает наличие одного силового контакта и трёх вспомогательных (для схем управления);
• Класс теплового реле: Class 10A - срабатывает при перегрузке 10–12 % выше номинала через 10–20 минут;
• Максимальная температура эксплуатации: 55 C - нельзя использовать в жарких помещениях без принудительного охлаждения.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В однополюсный 8.50А с реле РТТ5-10-1 монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для подключения используйте провода сечением 0,5–2,5 мм2. Напряжение управления - строго 220 В AC, подача постоянного тока или другого напряжения повредит катушку. Тепловое реле РТТ5-10-1 уже установлено и настроено на 10 А - его можно менять только при замене всего модуля. Обязательно проверьте соответствие посадочных отверстий на плате перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, применяемым к электромагнитным пускателям. Защита от перенапряжений на катушке не предусмотрена конструкцией - рекомендуется дополнительно устанавливать ОПН (ограничитель перенапряжений) параллельно катушке, особенно при использовании в сетях с высокими импульсными помехами. Отсутствие защиты от брызг и пыли (IP20) делает невозможным использование вне электрошкафа.

Преимущества

• Встроенное тепловое реле РТТ5-10-1 исключает необходимость внешней защиты - снижает количество элементов в схеме;
• Индикация включения позволяет оперативно определить состояние устройства без тестера;
• Высокая механическая прочность корпуса и надёжные винтовые зажимы обеспечивают долговечность при вибрациях;
• Климатическое исполнение УХЛ4 позволяет работать в условиях средней полосы России, включая неотапливаемые помещения зимой.

Ограничения применения

• Не применяется для трёхфазных двигателей - только для однофазных нагрузок;
• IP20 не допускает установку в сырых, пыльных или открытых местах - обязательно помещение в шкаф;
• Монтаж только на плату - невозможно использовать в типовых распределительных щитах с DIN-рейками;
• Максимальная температура 55 C - не подходит для установки рядом с нагревательными элементами или в плохо вентилируемых щитах;
• Нет возможности регулировки порога срабатывания теплового реле - фиксировано на 10 А.

Примеры использования

• Управление однофазным насосом в системе водоснабжения дома;
• Включение вентилятора в системе вентиляции с аварийной остановкой при перегреве;
• Автоматизация работы конвейера на сборочном участке с защитой от заклинивания;
• Коммутация маломощного электродвигателя в станке с ЧПУ (при условии соблюдения IP20).

Практические советы

• Проверяйте напряжение на катушке перед первым включением - даже кратковременная подача 380 В вместо 220 В выведет пускатель из строя;
• При монтаже на плату используйте изоляционные прокладки - металлический корпус может замыкать на массу;
• Если система часто включается/выключается (более 10 раз в час), убедитесь, что температура окружающей среды ниже 40 C - иначе реле будет срабатывать ложно;
• Для защиты от скачков напряжения в сети установите ОПН параллельно катушке - это продлит срок службы аппарата;
• При замене - ориентируйтесь на артикулы 020250100вв220001910 и пм12-010250 - они взаимозаменяемы.
