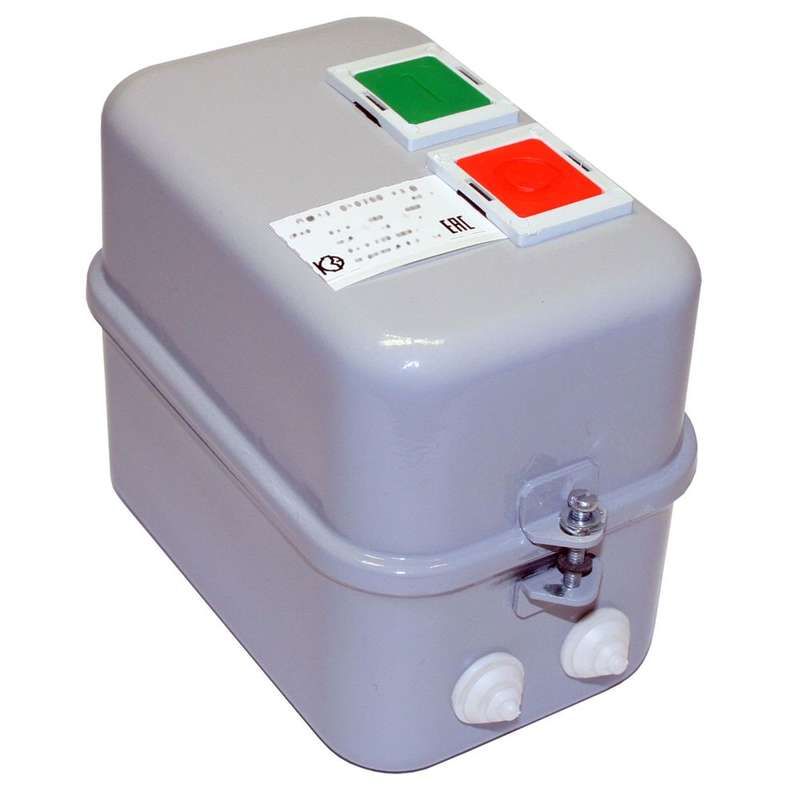

Пускатель электромагнитный ПМ12-010260 У3 В, 220В, (1з), РТТ5-10-1, 8,50А - 020260102ВВ220001910 КашинЗЭА

Пускатель электромагнитный У3 В 220В 1з 8.50А РТТ5-10-1, 1НО - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в промышленных условиях. Артикулы пм12-010260 и 020260102вв220001910 соответствуют одному продукту.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 1з 8.50А РТТ5-10-1, 1НО предназначен для коммутирования трёхфазных асинхронных при напряжении до 660 В и частоте 50–60 Гц. Он используется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, станках. Интегрируется в схемы управления, где требуется пуск двигателя без снижения пускового момента (прямой пуск). Тепловое реле защищает двигатель от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает основная цепь без повреждений;
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания; использование другого напряжения вызовет отказ;
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателя при напряжении 380 В;
• Количество силовых нормально-замкнутых контактов: 3 - обеспечивают замыкание всех трёх фаз при включении;
• Количество вспомогательных нормально-разомкнутых контактов: 1 - сигналами управления или блокировками;
• Тепловое реле: да - встроено, регулируется под ток двигателя, отключает питание при перегреве;
• Степень защиты IP40 - предохраняет от твердых частиц больше 1 мм, но не от воды и пыли в значительном объеме;
• Климатическое исполнение У3 - работает при температуре от −25C до +55C и относительной влажности до 80%; не сырых помещениях без дополнительной защиты;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или платформу через отверстия, не имеет корпуса для настенного крепления;
• Тип присоединения: винтовые зажимы - требует качественной затяжки проводов усилием 0.5–0.7 Нм;
• Класс тепловой защиты: 10A - время срабатывания реле при 1,2×Iн составляет около 20 минут;
• Индикация: да - наличие светодиода или механического указателя состояния (не указан тип, вероятно, индикатор положения контакта);
• Род тока: AC - совместим только с переменным током, не применяется в DC-цепях.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 1з 8.50А РТТ5-10-1, 1НО рассчитан на установку на монтажной плате. Подключение силовых проводов выполняется через винтовые зажимы - используйте медные жилы сечением до 4 мм2. Катушка управления подключается к цепи управления (например, кнопочному посту или PLC) напряжением 220 В AC. Обязательно проверьте соответствие напряжения катушки - применение 380 В приведёт к её выходу из строя. Монтаж допускается только в горизонтальной плоскости +-15°. Открытый дизайн устройства требует установки внутри распределительного щита с закрытыми дверями.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для контакторов и пускателей. Защита от перегрузок реализована встроенными тепловыми элементами класса 10A. Применение ограничителей перенапряжений (ОПН) параллельно катушке рекомендуется для продления срока службы в сетях с высокими импульсными помехами - особенно при использовании частотных преобразователей рядом.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты - экономит место в шкафе;
• Чёткая индикация состояния позволяет оперативно определить причину отключения;
• Высокий ресурс коммутационных контактов благодаря материалам производства КЗЭА г.Кашин;
• Поддержка работы при широком диапазоне температур - подходит для холодных цехов;
• Готовое решение для прямого пуска - не требует дополнительных модулей при базовых задачах.

Ограничения применения

• Не предназначен для частотного регулирования - нельзя использовать с ЧПП;
• Защита IP40 не допускает эксплуатацию во влажных средах, на открытых площадках или в местах возможного брызгов;
• Отсутствуют дополнительные вспомогательные контакты - если нужны более сложные схемы (например, реверс), потребуется внешний блок;
• Требует обязательного монтажа в закрытом электрошкафу - не является автономным оборудованием;
• Не подходит для постоянного тока - даже малые значения DC могут вызвать слипание контактов.

Примеры использования

• Автоматический насос в системе водоснабжения - пуск/остановка по уровню воды;
• Ленточный конвейер на пищевом предприятии - управление через кнопочные станции;
• Вентилятор системы охлаждения технологического оборудования - работа по таймеру или термореле;
• Шлифовальный станок - обеспечение безопасного старта после сброса аварии.

Практические советы

• Выбирая этот пускатель, убедитесь, что ток двигателя не превышает 8,5 А при рабочем режиме - лучше иметь запас 10–15%, чтобы реле не срабатывало часто;
• При монтаже на плате соблюдайте минимальные воздушные зазоры между соседними аппаратами - минимум 10 мм;
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, окисление и выход из строя;
• Если система содержит много переключений в час (>120), учитывайте ограниченный ресурс контактов - возможно, стоит выбрать модель с большей коммутационной способностью;
• Для долгой жизни катушки устанавливайте ОПН - он стоит меньше 500 рублей, но продлевает срок службы аппарата в 2–3 раза.
