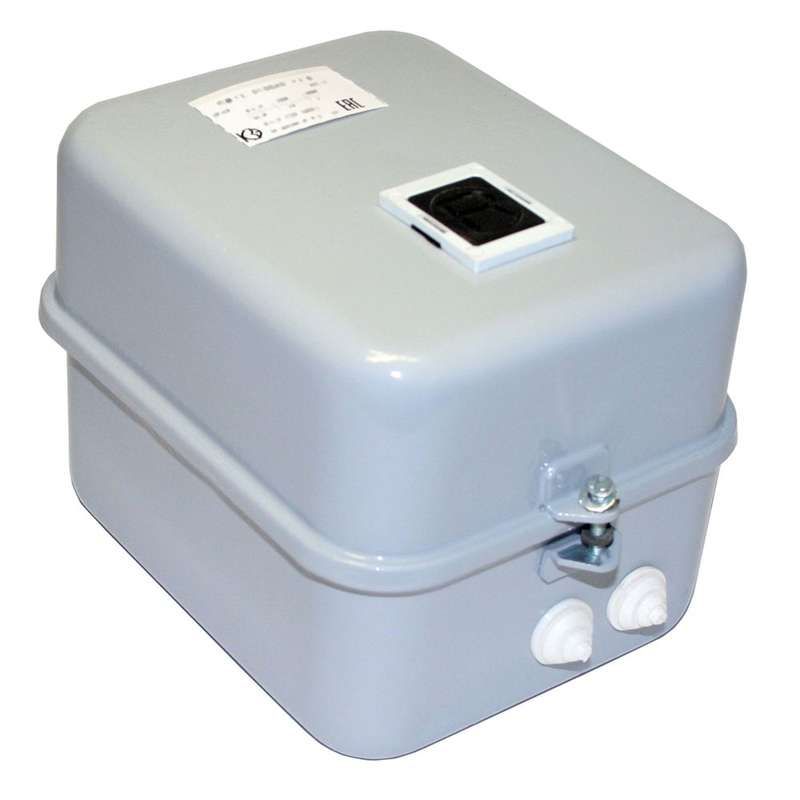

Пускатель электромагнитный ПМ12-010640 У3 В 220В (4з+2р) РТТ5-10-1 8.50А - 020640422ВВ220001910 КашинЗЭА

Пускатель электромагнитный У3 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и реверс с защитой от перегрузок. Бренд КЗЭА г.Кашин реализует эту модель в серийном исполнении РТТ5-10-1, подходящую для монтажа на DIN-рейке.

Назначение и область применения

Пускатель электромагнитный У3 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А предназначен для управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: конвейерах, насосах, вентиляторах, станках. Обеспечивает дистанционный пуск, остановку и реверсирование двигателей мощностью до 4 кВт при напряжении до 660 В и частоте 50–60 Гц. Также защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 10 А (рабочий ток контактов)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальная мощность двигателя: 4 кВт
• Исполнение: реверсивное - позволяет менять направление вращения двигателя
• Наличие реле: да - встроенное тепловое реле для защиты от перегрузки
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в условиях умеренного климата с повышенной влажностью
• Способ монтажа: на DIN-рейку или монтажную плату
• Индикация: есть - светодиод показывает состояние включения катушки

Совместимость и монтаж

Пускатель электромагнитный У3 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А совместим со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейке - никаких болтов или креплений не требуется. Подключение силовых цепей - к верхним и нижним зажимам, управление - через катушку 220 В AC. Индикатор включения расположен на лицевой стороне корпуса. Для работы в реверсивной схеме требуется два таких пускателя - один для прямого, второй для обратного направления вращения. Между ними обязательно должна быть механическая или электрическая блокировка, чтобы исключить одновременное включение.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле обеспечивает защиту от перегрева двигателя при длительной перегрузке. Наличие индикации снижает риск ошибочного включения. Однако степень защиты IP40 не допускает использование в сырых помещениях, на улице или там, где возможны брызги воды и попадание пыли - для этих условий требуются устройства с IP65 и выше.

Преимущества

• Встроенные 6 контактов (4НО+2НЗ) позволяют реализовать сложные схемы управления без внешних модулей
• Реверсивное исполнение упрощает сборку схем с изменением направления вращения
• Тепловое реле в комплекте - экономит место и время при монтаже
• Индикация состояния катушки повышает удобство диагностики
• Монтаж на DIN-рейку - быстрый, надёжный, стандартизованный способ установки

Ограничения применения

• Не применяется в взрывоопасных средах - нет соответствующего взрывозащитного исполнения
• IP40 не защищает от влаги - нельзя использовать вне помещений или в местах с высокой влажностью без дополнительной защиты
• Подходит только для двигателей до 4 кВт; при больших нагрузках требуется более мощный пускатель
• Не имеет функции автоповторного включения после срабатывания теплового реле - необходимо ручное восстановление
• Требуется внешний ограничитель перенапряжений (ОПН) для защиты катушки от импульсов - он не встроен

Примеры использования

• Управление насосом в системе водоснабжения - пуск, остановка, реверс при необходимости прочистки труб
• Конвейерная лента на пищевом производстве - запуск/остановка по сигналу контроллера
• Вентилятор в HVAC-системе - регулируемый режим работы с реверсом для изменения потока воздуха
• Шлифовальный станок - безопасное включение/выключение и предотвращение перегрузки двигателя

Практические советы

• Выбирая пускатель, проверьте соответствие напряжения катушки (220 В AC) вашей системе управления - неверное напряжение выведет устройство из строя
• Для реверсивных схем используйте два экземпляра РТТ5-10-1 и обязательную блокировку - даже малейшая ошибка может вызвать короткое замыкание
• Обязательно установите ОПН (ограничитель перенапряжений) параллельно катушке - особенно если используется длинный провод или частотный преобразователь
• Не забудьте про терморегуляцию: при плотном расположении нескольких пускателей на рейке тепло может накапливаться - обеспечьте воздушный зазор
• Проверяйте целостность контактов перед первым запуском - при длительном хранении оксидация может повысить переходное сопротивление
