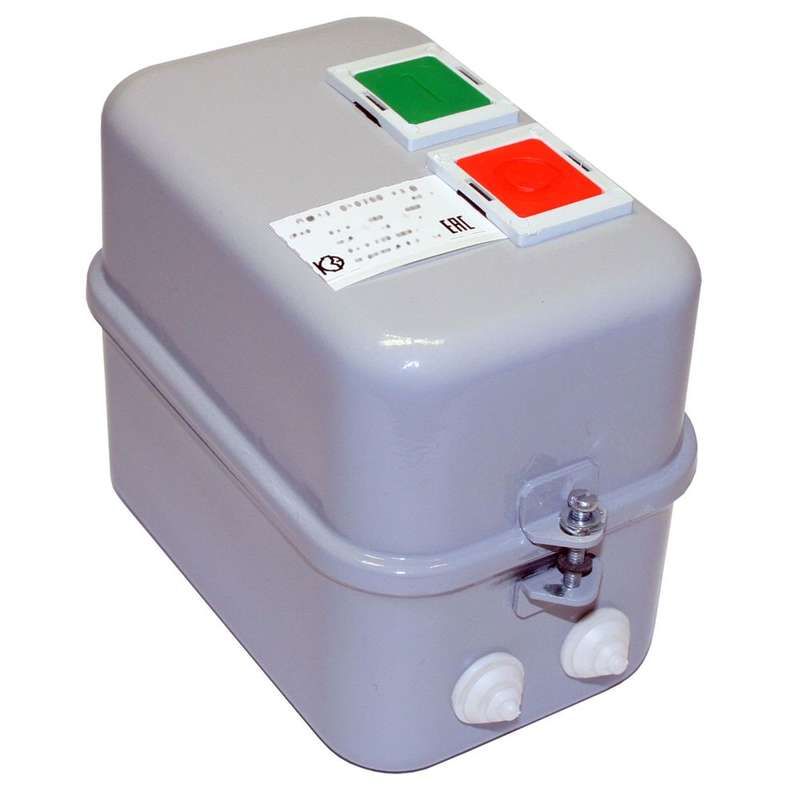

Пускатель электромагнитный ПМ12-010260 У3 В 380В (1з) РТТ5-10-1 8.50А - 020260102ВВ380001910 КашинЗЭА

Пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле - устройство для дистанционного включения и выключения трёхфазных электродвигателей, предназначенное для стационарной установки. Бренд КЗЭА г.Кашин обеспечивает надёжную работу пускателя в условиях повышенной влажности и температур до +55 C. Артикул 020260102вв380001910 соответствует серийному решению РТТ5.

Назначение и область применения

Пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле используется для пуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем автоматизации на заводах, в цехах, на конвейерах и насосных станциях. Применяется в сетях переменного тока 50–60 Гц с рабочим напряжением до 660 В. Встроено реле тепловой защиты, что позволяет предотвращать перегрев двигателя при длительных перегрузках или обрыве фазы.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузку до 4 кВт;
• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины для срабатывания;
• Напряжение изоляции: до 660 В - допустимо применение в сетях с высоким напряжением;
• Климатическое исполнение: У3 - работает при температуре от −25 C до +55 C, в средней зоне с умеренной влажностью;
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли; не подходит для открытых площадок;
• Количество контактов: 1 нормально замкнутый (1НЗ), 1 нормально разомкнутый (1НО), 3 силовых нормально разомкнутых (3НО);
• Класс тепловой защиты: 10A - время срабатывания реле при перегрузке 10×номинала - 10–20 секунд;
• Способ монтажа: на монтажную плату - крепится через отверстия, не имеет DIN-рейки;
• Тип присоединения: винтовые зажимы - требуют качественного затягивания проводов;
• Индикация: есть - наличие светодиода или механического указателя состояния (не указан тип, но индикация реализована).

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле монтируется исключительно на монтажную плату. Не совместим с DIN-рейками. Для подключения используйте провода сечением до 2,5 мм2 - рекомендовано производителем для винтовых зажимов. Обязательно проверьте соответствие напряжения катушки (380 В AC) - при неверном питании пускатель не будет включаться. Место установки должно быть сухим, без прямого попадания брызг и осадков. Учитывайте посадочные размеры: монтаж требует свободного доступа к винтам с обеих сторон платы.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, регламентирующим безопасность электромагнитных пускателей. Тепловое реле обеспечивает защиту от перегрузок и обрыва фазы, снижает риск повреждения двигателя. Отдельно следует использовать ограничитель перенапряжения (ОПН) параллельно катушке - это продлит срок службы катушки и предотвратит пробой изоляции при коммутации.

Преимущества

• Встроенное реле тепловой защиты - не требуется внешнее термореле;
• Высокая коммутационная способность - рассчитан на 10 А, что покрывает большинство промышленных маломощных двигателей;
• Индикация состояния - позволяет оперативно определить, включен ли пускатель;
• Надёжная конструкция - корпус выполнен из самозатухающего пластика, контакты медные с серебряным напылением;
• Совместим с существующими схемами управления - легко интегрируется в старые системы.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита;
• IP40 не обеспечивает защиту от влаги - нельзя устанавливать на улице, в сырых помещениях без кожуха;
• Только для переменного тока - не работает с постоянным током;
• Монтаж только на плату - невозможно закрепление на DIN-рейке, что усложняет модульную сборку;
• Максимальная температура эксплуатации +55 C - при более высоких температурах возможны отказы реле или деформация корпуса.

Примеры использования

• Автоматизация станков с ЧПУ - запуск/остановка шпинделя;
• Водяные насосы в системах орошения - управление работой по таймеру;
• Конвейеры на пищевых производствах - пуск после сброса аварии;
• Вентиляционные установки - контроль работы в зависимости от температуры.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - 380 В +-10%;
• Затягивайте винтовые зажимы усилием 0,4–0,6 Нм - слабый контакт вызывает нагрев, слишком сильный - повреждает пластик;
• Подключите ОПН параллельно катушке - особенно важно при частых включениях;
• Не используйте пускатель для управления двигателями выше 4 кВт - даже при токе ниже 10 А возможны дуговые повреждения контактов;
• При использовании в пыльных помещениях - установите пускатель внутрь герметичного щита с классом защиты IP54+;
• При замене - сохраняйте порядок подключения силовых фаз (L1-L2-L3) - меняйте все три одновременно, чтобы избежать перекоса фаз.
