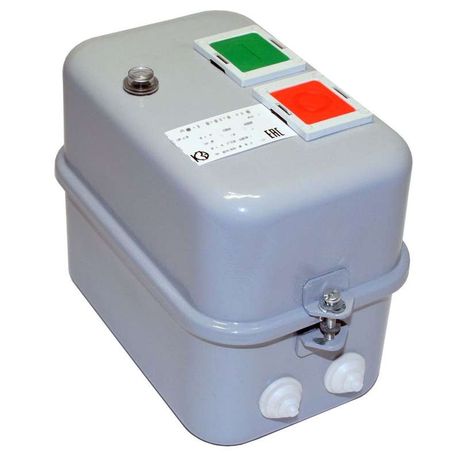

Пускатель электромагнитный ПМ12-010270 У3 В 380В (1з) РТТ5-10-1 8.50А - 020270102ВВ380001910 КашинЗЭА

Пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Произведён компанией КЗЭА, артикулы 020270102вв380001910 и пм12-010270.

Назначение и область применения

Пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, станках с ЧПУ и других устройствах, где требуется надёжный прямой пуск и защита от перегрузок. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение катушки управления: 380 В (переменный ток)
• Максимальное напряжение коммутируемой цепи: 660 В
• Номинальная мощность: 4 кВт
• Количество контактов: 3 нормально открытых (3НО) + 1 нормально закрытый (1НЗ)
• Защита от перегрузки: реле тепловое с диапазоном настройки 7 А
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Климатическое исполнение: У3 - для умеренного климата, работа при температуре до +55 C
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип соединения: винтовые зажимы
• Индикация работы: один светодиодный индикатор
• Род тока: переменный (AC)
• Тип: пускатель прямого пуска

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле совместим с DIN-рейкой стандарта EN 60715. Монтаж выполняется с помощью защёлок на корпусе - достаточно вставить устройство в рейку и зафиксировать. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении катушки управления - 380 В подаётся на выводы A1/A2. Нагрузочные контакты рассчитаны на три фазы L1-L3 и выход N1-N3. Индикатор горит при включении катушки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита от перегрузки реализована через встроенное тепловое реле, которое отключает питание при длительном превышении тока. Отдельно рекомендуется устанавливать ограничитель перенапряжения (ОПН) параллельно катушке для снижения импульсов при выключении - особенно в сетях с высокими помехами.

Преимущества

• Встроено тепловое реле - не требует внешней защиты от перегрузки
• Индикация состояния позволяет оперативно определить работу пускателя
• Простой монтаж на DIN-рейку - экономит время при сборке щитов
• Высокая механическая прочность корпуса для условий производства
• Поддерживает частоту 50 и 60 Гц - универсальное применение

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 исключает попадание воды
• Максимальная температура окружающей среды +55 C - нельзя использовать в жарких помещениях без принудительного охлаждения
• Не обеспечивает реверс - для изменения направления вращения нужен второй пускатель или реверсивная схема
• Тепловое реле настраивается только на 7 А - не подходит для нагрузок ниже 6 А или выше 8 А
• Не имеет функции дугогашения - не применяется в цепях с частыми включениями (>120 раз/час)

Примеры использования

• Автоматизация конвейера на пищевом производстве - запуск/остановка по сигналу PLC
• Водяной насос в системе водоснабжения - защита от сухого хода и перегрева
• Вентилятор в HVAC-системе - управление скоростью через терморегулятор
• Шлифовальный станок - безопасный пуск после проверки доступа персонала

Практические советы

• Выбирайте пускатель электромагнитный У3 В 380В (1з) РТТ5-10-1 8.50А, с реле только для нагрузок близких к 7 А - точная настройка реле важна для долгой службы
• Проверьте соответствие сечения проводов - слишком толстые провода плохо фиксируются в винтовых зажимах
• При использовании в условиях повышенной вибрации дополнительно закрепите устройство болтами к монтажной плате
• Не используйте этот пускатель вместо контактора для частых включений - он не рассчитан на более чем 120 циклов в час
• Обязательно подключите ОПН на катушку, если в вашей сети есть частотники или другие источники импульсных помех
