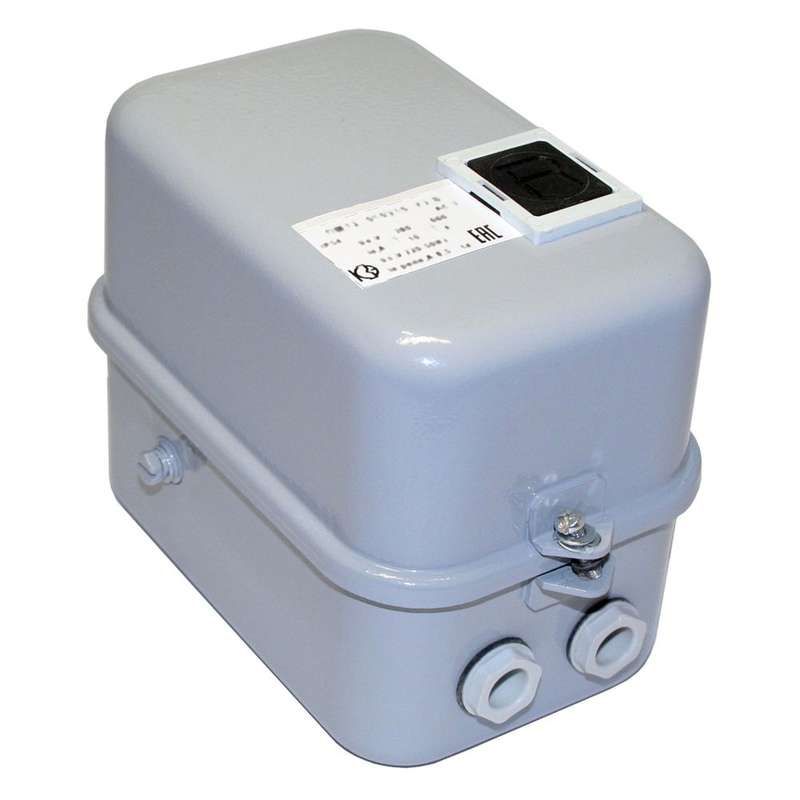

Пускатель электромагнитный ПМ12-010210 У2 В 380В (1з) РТТ5-10-1 8.50А - 020210101ВВ380001910 КашинЗЭА

Пускатель электромагнитный У2 380В 1з РТТ5-10-1 8.50А - устройство для дистанционного управления трёхфазными асинхронными двигателями с защитой от перегрузок и обрыва фаз. Бренд КЗЭА и артикул 020210101вв380001910 указывают на серийную продукцию, предназначенную для стационарных промышленных систем.

Назначение и область применения

Пускатель электромагнитный У2 380В 1з РТТ5-10-1 8.50А используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для работы в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с электроприводом. Интегрируется в системы автоматического управления, где требуется надёжное коммутирование нагрузки до 4 кВт.

Технические характеристики

• Напряжение питания: 380 В переменного тока (для катушки управления); максимальное рабочее напряжение главной цепи - 660 В.
• Номинальный ток: 10 А - допустимый постоянный ток через главные контакты.
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателей при 380 В.
• Тепловое реле: есть - обеспечивает защиту от длительных перегрузок и обрыва фаз.
• Контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ), 1 вспомогательный НО; вспомогательных НЗ - нет.
• Способ подключения: винтовые зажимы для главной цепи и цепи управления - удобны для многожильных проводов.
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью.
• Климатическое исполнение: У2 - работает при температуре от -40C до +55C, рассчитан на умеренный климат с возможностью эксплуатации в неотапливаемых помещениях.
• Индикация: наличие - позволяет визуально определить состояние включения/выключения.
• Класс тепловой защиты: Class 10A - время срабатывания теплового реле соответствует стандарту IEC 60947-4-1, обеспечивает точную защиту маломощных двигателей.

Совместимость и монтаж

Пускатель электромагнитный У2 380В 1з РТТ5-10-1 8.50А монтируется на монтажную плату - требует жесткой фиксации на металлическом основании с помощью болтов или крепёжных отверстий. Главные контакты подключаются винтовыми зажимами - используйте провода сечением до 4–6 мм2. Цепь управления также подключается винтовым способом - соблюдайте полярность при подводе 380 В к катушке. Устройство совместимо с любыми кнопочными станциями и контроллерами, работающими на переменном токе. Не поддерживает модульное расширение - дополнительные контакты нельзя добавить, так как нет штатных стояков или приставок.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл проверку на механическую прочность, термическую устойчивость и электрическую долговечность. Тепловое реле обеспечивает соответствие классу 10A, что гарантирует своевременное отключение при перегреве. Применение ограничителей перенапряжений (ОПН) на катушке рекомендуется для снижения импульсов при отключении - особенно в сетях с частотными преобразователями или высокой индуктивной нагрузкой.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты - экономит место в щите.
• Высокая степень защиты IP54 повышает надёжность в условиях производства.
• Чёткая индикация состояния упрощает диагностику и обслуживание.
• Винтовые зажимы обеспечивают надёжный контакт даже при вибрациях.
• Совместим с большинством стандартных схем управления - легко заменяет аналоги.

Ограничения применения

• Не предназначен для частотного регулирования - не работает с частотниками без дополнительных фильтров.
• Отсутствуют вспомогательные НЗ контакты - не подходит для сложных блокировочных схем, требующих более двух сигналов.
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны отказы теплового реле.
• Монтаж на плату требует предварительно подготовленного места - не подходит для DIN-рейки.
• Не имеет функции реверса в одном корпусе - для изменения направления вращения нужен второй пускатель или реверсивная схема.

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню, защита от сухого хода.
• Конвейер на пищевом производстве - пуск/остановка по команде PLC, защита от перегрузки при забивании.
• Вентилятор в цеху - автономное управление с таймером, защита от перегрева при длительной работе.
• Компрессор в мастерской - редкий пуск, но с высоким пусковым током - пускатель справится благодаря классу 10A.

Практические советы

• При подборе проводов к главным контактам учтите, что номинальный ток 10 А требует минимум 2,5 мм2 медного провода, лучше - 4 мм2 для безопасности.
• Подключайте катушку управления строго к 380 В - применение 220 В вызовет отказ включения.
• Если двигатель часто запускается (более 10 раз в час), проверьте срок службы контактов - они имеют ограниченную механическую износостойкость.
• Для продления срока службы установите ОПН параллельно катушке - особенно если питание идет от старого силового трансформатора.
• Проверяйте затяжку винтов после первых 10–20 включений - при нагреве контакты могут немного ослабнуть.
• Не используйте этот пускатель в взрывоопасных средах - он не имеет взрывозащиты и не сертифицирован для таких условий.
