Пускатель электромагнитный ПМ12-010210 У2 В, 220В, (1з), РТТ5-10-1, 8,50А - 020210101ВВ220001910 КашинЗЭА

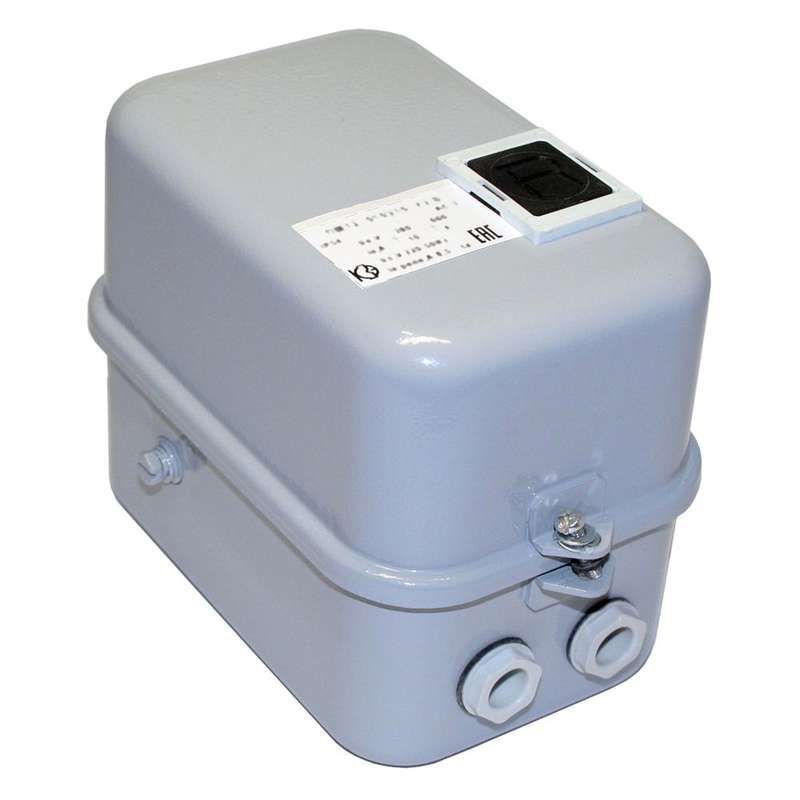

Пускатель электромагнитный У2 В 220В 1з 8.50А РТТ5-10-1 - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Бренд КЗЭА и артикул РТТ5-10-1 указывают на серийную продукцию, предназначенную для стационарных промышленных систем. Устройство сочетает коммутацию силовой цепи и тепловую защиту в одном корпусе.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 1з 8.50А РТТ5-10-1 используется для управления трёхфазными асинхронными двигателями в стационарных установках. Применяется там, где требуется удалённое включение/выключение оборудования, а также защита от длительных перегрузок и обрыва фазы. Подходит для станков, насосов, вентиляторов, конвейеров и других механизмов с мощностью до 4 кВт.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания;
• Номинальный ток: 10 А - способен выдерживать постоянный ток нагрузки до этого значения;
• Напряжение главной цепи: до 660 В AC - работает в сетях с частотой 50–60 Гц;
• Номинальная мощность: 4 кВт - рекомендованная максимальная мощность защищаемого двигателя;
• Количество контактов: 3 нормально открытых (НО), 1 нормально закрытый (НЗ), 1 вспомогательный НО - позволяет реализовать базовые схемы управления и сигнализации;
• Тепловое реле: есть - обеспечивает автоматическую отсечку при перегреве двигателя;
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления;
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, температурой от −10C до +55C;
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, не предполагает DIN-рейку;
• Подключение: все цепи - винтовые зажимы, что удобно для многожильных проводов;
• Индикация: да - наличие светодиода или другого индикатора состояния (не указан тип);
• Класс тепловой защиты: Class 10A - время срабатывания при перегрузке соответствует стандартному графику класса 10.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 1з 8.50А РТТ5-10-1 монтируется исключительно на жесткую монтажную плиту или щитовую поверхность. Отсутствие крепления на DIN-рейку делает его совместимым лишь с панелями, имеющими возможность просверливать отверстия под болты. Главные контакты и катушка подключаются винтовыми зажимами - используйте провода сечением до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки 220 В - применение другой величины повредит устройство. Тепловое реле уже встроено и не требует внешней настройки - его порог срабатывания заводской, рассчитан на 8,5–10 А.

Безопасность и стандарты

Пускатель РТТ5-10-1 соответствует требованиям к электрооборудованию для промышленного применения. Стандарт IP54 гарантирует безопасную работу в условиях возможного попадания пыли и влаги. Защита от перегрузок выполнена в соответствии с классом 10A - времятоковая характеристика согласуется с IEC 60947-4-1. Для снижения импульсов перенапряжения на катушке рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке - особенно важен при использовании с кнопочными постами или реле с механическим отключением.

Преимущества

• Встроенное тепловое реле eliminates необходимость отдельного устройства защиты - экономит место и стоимость сборки;
• Чёткая комбинация контактов (3НО+1НЗ+1вспом.НО) достаточна для большинства схем управления, включая реверс;
• Высокая степень защиты IP54 допускает использование в менее контролируемых средах - например, в цехах с повышенной запылённостью;
• Фиксация на монтажной плате обеспечивает надёжность при вибрациях - лучше, чем некоторые модели на рейке;
• Индикация работы позволяет оперативно определить состояние аппарата без тестера.

Ограничения применения

• Не для взрывоопасных зон - отсутствует взрывозащита Ex;
• Недоступен для монтажа на DIN-рейку - ограничен выбор шкафов и распределительных щитов;
• Максимальная рабочая температура +55 C - нельзя использовать рядом с нагревательными элементами или в плохо вентилируемых ящиках;
• Отсутствие вспомогательных НЗ контактов затрудняет сложные схемы блокировок - если нужны два замкнутых контакта, потребуются внешние модули;
• Не имеет функции автоповторного включения после сброса - необходимо ручное восстановление.

Примеры использования

• Управление насосом в системе водоснабжения - пуск по сигналу от уровня, остановка при перегрузке;
• Конвейерная лента на пищевом участке - включение/выключение по таймеру, защита от заклинивания;
• Вентилятор в HVAC-системе - работа в режиме “пуск-пауза” с учётом времени прогрева;
• Оборудование на деревообрабатывающем станке - реверс с помощью двух пускателей и кнопочного поста.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - даже кратковременная подача 380 В вместо 220 В вызывает выход из строя;
• При монтаже на плату соблюдайте минимальный зазор вокруг аппарата - минимум 20 мм с каждой стороны для теплоотвода;
• Если двигатель часто запускается (более 10 раз/час), убедитесь, что он не превышает 4 кВт - высокая частота включений снижает срок службы контактов;
• Для долговечности используйте медные провода с оконцевателями - они плотнее фиксируются в винтовых зажимах;
• При необходимости расширения числа вспомогательных контактов можно установить дополнительный блок - совместимость зависит от наличия крепёжных стоек на корпусе РТТ5-10-1.
