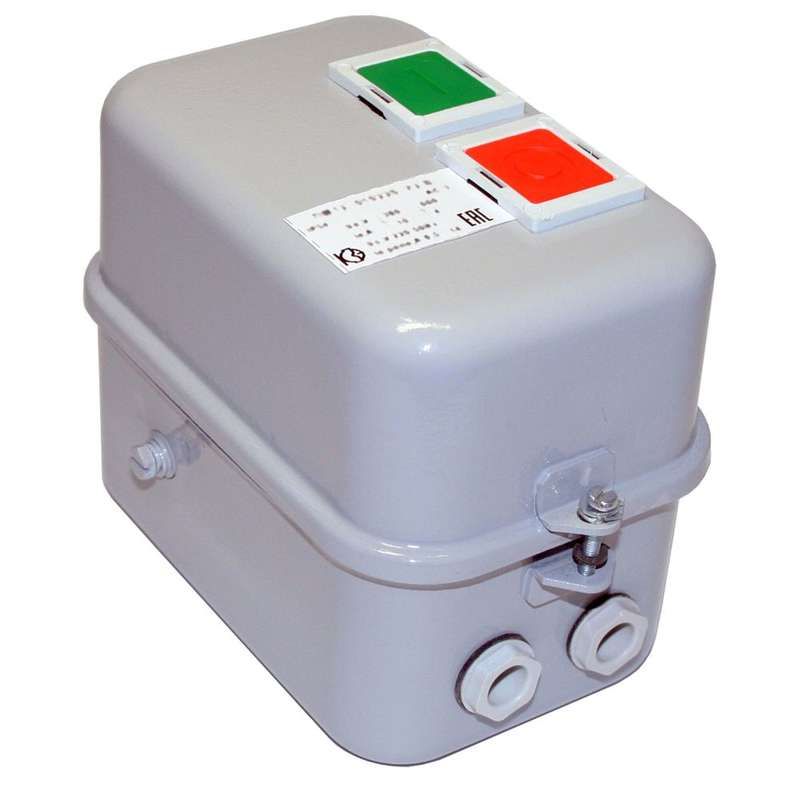

Пускатель электромагнитный ПМ12-010220 У2 В 220В (1з) РТТ5-10-1 8.50А - 020220101ВВ220001910 КашинЗЭА

Пускатель электромагнитный У2 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в промышленной автоматике, особенно там, где важна термическая защита и высокий класс защиты IP54.

Назначение и область применения

Пускатель электромагнитный У2 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 предназначен для коммутации трёхфазных асинхронных в стационарных системах управления. Он позволяет включать и выключать двигатель удалённо, защищает его от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Подходит для работы в цепях переменного тока 50–60 Гц с напряжением до 660 В. Применяется в станках, насосах, конвейерах, вентиляционных установках и других устройствах с постоянной нагрузкой.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение силовой цепи: 660 В
• Номинальный ток: 10 А
• Напряжение катушки управления: 220 В AC
• Номинальная мощность двигателя: 4 кВт
• Количество контактов: 3 нормально открытых (3 НО) + 1 нормально закрытый (1 НЗ) + ещё один нормально закрытый (1 НЗ) - всего 5 контактов
• Тепловое реле: есть, обеспечивает защиту от перегрева
• Индикация состояния: да (визуальное определение включения/выключения)
• Степень защиты: IP54 - защита от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, в условиях умеренного климата
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы
• Класс выпуска: 10 А - соответствует максимальному рабочему току

Совместимость и монтаж

Пускатель электромагнитный У2 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 монтируется исключительно на монтажную плиту или щитовую панель. Соединение проводов выполняется через винтовые зажимы - требует качественной затяжки для предотвращения нагрева. Катушка управления рассчитана на 220 В AC, поэтому не совместима с сетями 380 В или постоянным током. Тепловое реле уже встроенное - внешние модули не нужны. Обратите внимание: пускатель не имеет световой индикации, хотя есть индикатор положения контактов - проверьте наличие механического указателя на корпусе.

Безопасность и стандарты

Пускатель электромагнитный У2 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 соответствует требованиям безопасности для оборудования категории 10A и выполнению стандарта IEC 60947-4-1. Защита IP54 допускает использование в помещениях с повышенной влажностью, пылью, но не во взрывоопасных средах. Максимальная температура окружающей среды - 55 C; выше этого значения возможен отказ теплового реле. Для снижения импульсов перенапряжения на катушке рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке.

Преимущества

• Встроенное тепловое реле - не требуется отдельное устройство защиты
• Высокая степень защиты IP54 - устойчив к пыли и влаге
• Чёткая индикация состояния - легко контролировать включение
• Наличие двух нормально закрытых контактов - удобно для сигналов аварии или блокировок
• Производитель КЗЭА г.Кашин - известный российский изготовитель с опытом в промышленном оборудовании

Ограничения применения

• Не для реверса - нужен второй пускатель или реверсивная схема
• Не поддерживает частотное регулирование - только пуск/остановка
• Максимальная температура эксплуатации 55 C - нельзя применять рядом с источниками значительного тепла
• Отсутствие светодиодной индикации - только механический индикатор
• Подходит только для трёхфазных двигателей - не используется в однофазных цепях

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом в системе водообеспечения
• Включение вентилятора в HVAC-системе
• Пуск станка с ЧПУ после проверки всех датчиков
• Функция “пуск по кнопке” в ремонтных мастерских

Практические советы

• Выбирая пускатель электромагнитный У2 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10, убедитесь, что ваш двигатель не превышает 4 кВт - даже если ток ниже 10 А, мощностной порог является решающим
• Проверяйте плотность затяжки винтов - слабый контакт вызывает перегрев и выход из строя
• Если система часто включается/выключается (>10 раз/час), учтите срок службы контактов - они не рассчитаны на частые операции
• Для долговечности используйте ОПН на катушке - продлит жизнь пускателю и повысит безопасность
• При сборке схемы помните: два НЗ контакта можно задействовать для последовательной блокировки другого аппарата - например, чтобы двигатель не мог запуститься при открытой крышке
