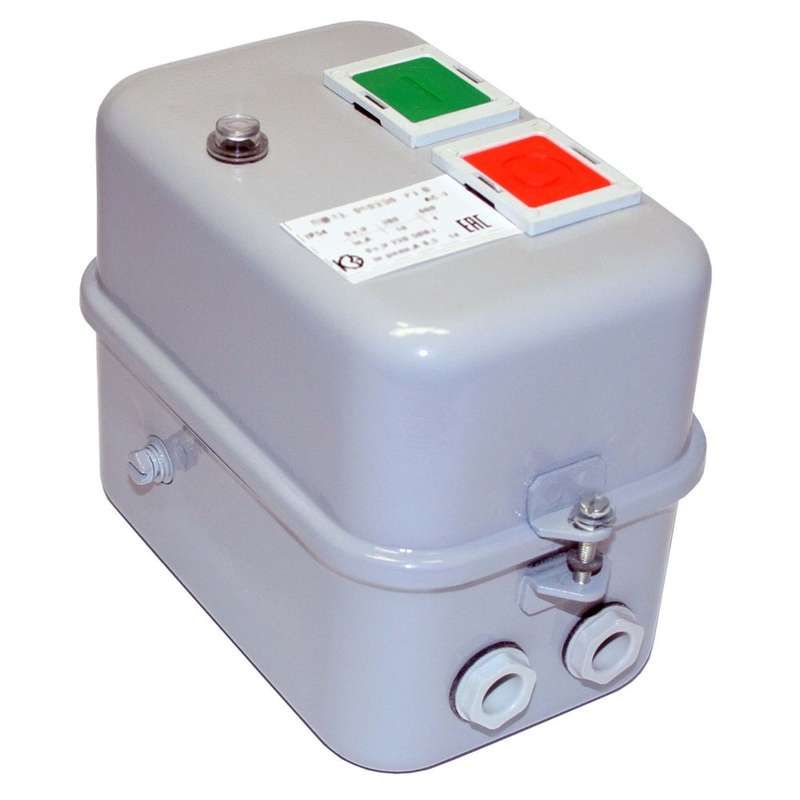

Пускатель электромагнитный ПМ12-010230 У2 В, 220В, (1з), РТТ5-10-1, 0,25А - 020230101ВВ220000410 КашинЗЭА

Пускатель электромагнитный У2 В 220В однополюсный с реле РТТ5-10-1 0,25А - это устройство для дистанционного включения и выключения однофазной нагрузки, совмещённое с тепловой защитой от перегрузок. Подходит для управления двигателями, нагревателями и другим оборудованием с номинальным током до 10 А. Бренд КЗЭА, артикул 020230101вв220000410.

Назначение и область применения

Пускатель электромагнитный У2 В 220В однополюсный с реле РТТ5-10-1 0,25А предназначен для коммутации однофазных цепей переменного тока. Он обеспечивает удалённое включение и отключение нагрузки, а также защищает её от длительных перегрузок и обрыва фазы. Применяется в системах автоматизации, где требуется надёжное управление маломощными электродвигателями, насосами, вентиляторами, конвейерами и другими устройствами с потреблением до 4 кВт.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение питания катушки: 220 В
• Номинальный ток контактов: 10 А
• Номинальная мощность: 4 кВт
• Количество контактов: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC) - для управления и сигнализации
• Тепловое реле: РТТ5-10-1, срабатывает при токе 0,25 А
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы
• Индикация: один светодиодный индикатор состояния (включен/выключен)
• Класс тепловой защиты: 10A - время срабатывания при 1,2×Iном ≈ 20 минут

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В однополюсный с реле РТТ5-10-1 0,25А монтируется на DIN-рейку или жесткую металлическую плату. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки - питание 220 В подаётся на выводы катушки, а не на силовые контакты. Индикатор горит при включении устройства. Тепловое реле РТТ5-10-1 предварительно установлено и настроено на ток 0,25 А; регулировка невозможна - выбирайте модель с нужным порогом заранее.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита IP54 позволяет использовать его в помещениях с повышенной влажностью и запылённостью, но не во внешних условиях. Напряжение 660 В указано как максимальное рабочее для контактов - фактически используется в сетях до 400 В. Не применяйте в цепях постоянного тока - катушка рассчитана исключительно на переменное напряжение 220 В.

Преимущества

• Интегрированное тепловое реле снижает количество компонентов в схеме
• Индикация состояния упрощает диагностику
• Высокая степень защиты IP54 повышает надёжность в сложных условиях
• Компактный размер и монтаж на плату удобны для сборки щитов
• Производитель КЗЭА - известный российский изготовитель, обеспечивающий долговечность и ремонтопригодность

Ограничения применения

• Не подходит для трёхфазных двигателей - однополюсный, только для однофазных цепей
• Тепловое реле не регулируется - нельзя изменить порог срабатывания
• Максимальная температура эксплуатации +55C - не используйте в плохо вентилируемых шкафах или рядом с источниками тепла
• Отсутствие вспомогательных контактов - нельзя расширить функционал без внешних модулей
• Не рекомендован для частого включения/выключения более 60 раз в час - риск перегрева контактов

Примеры использования

• Управление однофазным насосом в системе водоснабжения
• Автоматический контроль работы вентилятора в HVAC-системе
• Включение нагревательного элемента в термостатической системе
• Коммутирование маломощного конвейера на линии производства
• Система аварийного отключения оборудования при перегрузке

Практические советы

• Проверьте соответствие тока нагрузки номиналу 10 А - превышение вызовет быстрый выход реле из строя
• Подключите ограничитель перенапряжения (ОПН) параллельно катушке, особенно если используется длинный кабель - это продлит срок службы катушки
• При монтаже на плату обеспечьте свободный доступ к винтовым зажимам для обслуживания
• Не закрывайте корпус плотной крышкой - необходима вентиляция для отвода тепла от реле
• При замене - используйте оригинальный артикул 020230101вв220000410, чтобы сохранить совместимость с существующими схемами
