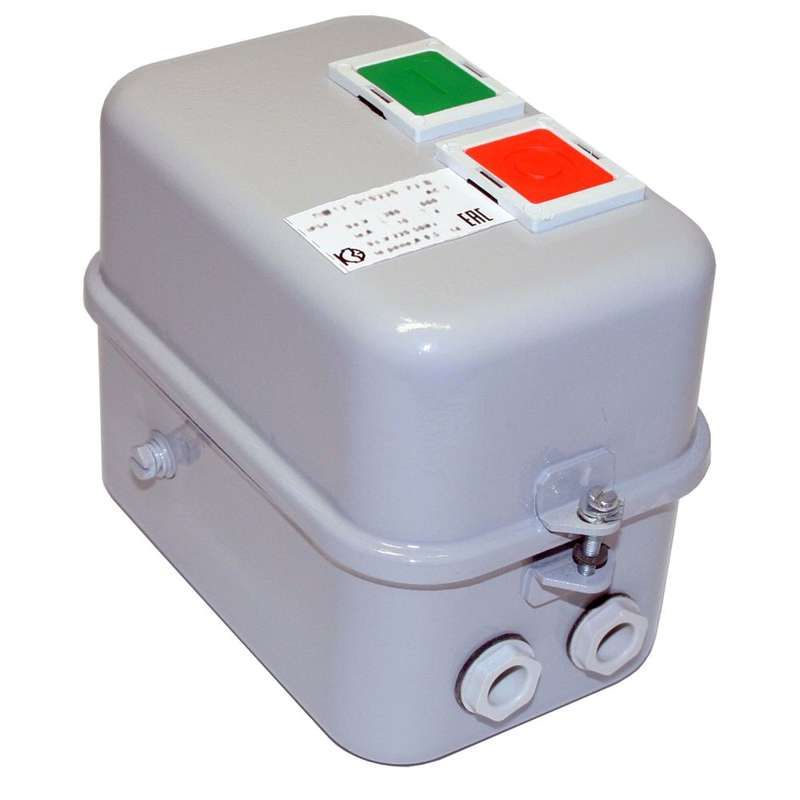

Пускатель электромагнитный ПМ12-010220 У2 В 220В (1з+2р) РТТ5-10-1 8.50А - 020220121ВВ220001910 КашинЗЭА

Пускатель электромагнитный У2 220В 1 нормально открытый + 2 нормально закрытых контакта РТТ5-10-1 8.5А - устройство для дистанционного управления трёхфазными электродвигателями с защитой от перегрузок. Бренд КЗЭА и артикул пм12-010220 обеспечивают совместимость с промышленными системами управления, где требуется надёжное включение/выключение нагрузки.

Назначение и область применения

Пускатель электромагнитный У2 220В 1 нормально открытый + 2 нормально закрытых контакта РТТ5-10-1 8.5А предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках. Обеспечивает пуск, остановку и, при использовании внешней схемы, реверс двигателя. Интегрируется в системы автоматизации через вспомогательные контакты.

Технические характеристики

• Номинальный ток: 10 А (рабочий ток главной цепи)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 4 кВт (при 380 В)
• Количество контактов: 3 нормально открытых (НО) и 3 нормально закрытых (НЗ)
• Тип пускателя: прямого пуска (без реверса внутри устройства)
• Защита от перегрузки: встроено тепловое реле
• Класс срабатывания теплового реле: Class 10A (время срабатывания при 1,2×Iном - до 20 минут)
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: У2 (работает при температуре от -25C до +55C)
• Способ монтажа: на монтажную плату (панель)
• Подключение главной цепи: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор положения контактов)

Совместимость и монтаж

Пускатель электромагнитный У2 220В 1 нормально открытый + 2 нормально закрытых контакта РТТ5-10-1 8.5А монтируется на DIN-рейку или жесткую металлическую плату. Подключение силовой цепи - винтовое, требует затяжки моментом 0,5–0,7 Нм. Катушка управления рассчитана на 220 В AC - несовместима с постоянным током. Вспомогательные контакты (3 НО + 3 НЗ) позволяют передавать сигналы в PLC, панели управления или блокировки. Тепловое реле не регулируется - заводская настройка на 8,5–10 А. Для точной настройки под конкретный двигатель используйте выносное реле.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12448-80. Защита IP54 обеспечивает работу в условиях повышенной запылённости и влажности. Встроенное тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, подключаемый параллельно катушке.

Преимущества

• Высокая надёжность благодаря проверенной конструкции пускателей КЗЭА
• Встроенная защита от перегрузок снижает риск выхода двигателя из строя
• Большое количество вспомогательных контактов (6 шт.) упрощает проектирование схем управления
• Индикация позволяет оперативно определить состояние пускателя без тестера
• IP54 и климатическое исполнение У2 делают устройство пригодным для промышленных помещений

Ограничения применения

• Не предназначен для частотного регулирования - работает только в режиме “вкл./выкл.”
• Тепловое реле имеет фиксированную настройку (не регулируемое); для других значений тока нужен другой тип пускателя
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны отказы
• Не поддерживает реверс - для изменения направления вращения требуется внешняя схема с двумя пускателями
• Отсутствие световых индикаторов - индикация только механическая, не всегда заметна в затемнённых местах

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню, остановка по давлению
• Конвейер на пищевом производстве - пуск/остановка по команде контроллера
• Вентилятор в цеху - аварийная остановка при повышении температуры
• Шлифовальный станок - использование одного НО контакта для включения освещения при работе

Практические советы

• Проверьте соответствие тока двигателя номинальному току пускателя - 10 А максимум, но тепловое реле настроено на 8,5 А; выбирайте двигатель с Iном ≤ 8,5 А
• При монтаже на плату соблюдайте минимальные расстояния между соседними аппаратами - теплоотвод важен при длительной работе
• Для долговечности катушки не допускайте скачков напряжения выше 110 % от 220 В
• Если используется в среде с высокой вибрацией - дополнительно закрепите корпус болтами
• При замене старого пускателя сверьте число и тип контактов - здесь 3 НО и 3 НЗ, что больше, чем в базовых моделях
