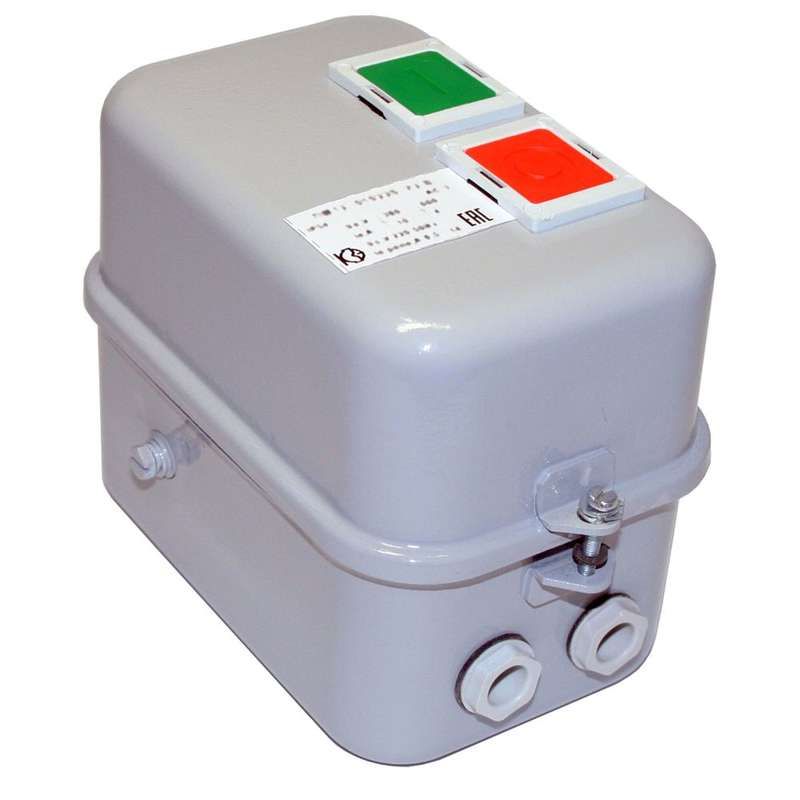

Пускатель электромагнитный ПМ12-010220 У2 В 380В (1з) РТТ5-10-1 8.50А - 020220101ВВ380001910 КашинЗЭА

Пускатель электромагнитный У2 380В (1з) 8.5–10А РТТ5-10-1 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Он сочетает функции контактора и теплового реле, обеспечивает надёжную работу в условиях повышенной влажности и пыли, подходит для стационарных установок. Бренд КЗЭА г.Кашин, артикул РТТ5-10-1.

Назначение и область применения

Пускатель электромагнитный У2 380В (1з) 8.5–10А РТТ5-10-1 предназначен для коммутирования трёхфазных асинхронных мощностью до 4 кВт при напряжении до 660 В и частоте 50/60 Гц. Обеспечивает удалённое включение и выключение двигателя, а также защиту от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках с постоянной нагрузкой. Подходит для установки в распределительных щитах и технологических помещениях с контролируемой средой.

Технические характеристики

• Номинальный ток: 10 А - максимальный рабочий ток через силовые контакты;
• Напряжение катушки управления: 380 В переменного тока - требует именно такого питания для срабатывания;
• Напряжение изоляции: 660 В - допустимый максимум для цепи нагрузки;
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателей;
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C и относительной влажности до 90%;
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 4 мм2;
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ) - для сигналов управления и контрольных цепей;
• Тепловое реле: да - автономно отключает питание при перегреве двигателя;
• Индикация: да - наличие светодиода указывает на состояние включения (хотя световых сигнализаторов в наличии нет - вероятно, имеется встроенная индикаторная лампа в корпусе);
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия в основании;
• Род тока: переменный (AC) - не постоянному току.

Совместимость и монтаж

Пускатель электромагнитный У2 380В (1з) 8.5–10А РТТ5-10-1 совместим с любыми трёхфазными двигателями до 4 кВт, работающими от сети 380 В. Монтируется на стандартную DIN-рейку шириной 35 мм или прямо на металлическую платформу с помощью четырёх крепёжных отверстий. При подключении соблюдайте полярность: катушка управления подключается к L1/L2/N, силовая часть - к фазам двигателя. Нельзя использовать этот пускатель для реверса - он односторонний (тип “прямого пуска”). Для реверсирования потребуется второй аналогичный пускатель или реверсивная схема.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Тепловое реле имеет класс отключения 10A - гарантирует срабатывание при токе 10×номинала за время менее 10 секунд. Защита IP54 позволяет применять устройство в помещениях с высокой запылённостью или возможностью попадания брызг. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам - особенно при использовании с PLC или импульсными источниками управления.

Преимущества

• Встроенное тепловое реле исключает необходимость внешнего устройства защиты;
• Высокая степень защиты IP54 снижает риск отказа в сложных условиях;
• Чёткая индикация состояния работы повышает удобство обслуживания;
• Фирменное качество сборки от КЗЭА г.Кашин - проверенная долговечность в промышленных сетях;
• Поддержка винтового присоединения - надёжное соединение даже при вибрациях.

Ограничения применения

• Не применяется для постоянного тока - катушка рассчитана только на AC;
• Не подходит для реверсивных схем - требуется два аппарата или другой тип пускателя;
• Максимальная температура окружающей среды - 55 C - нельзя устанавливать рядом с нагреваемыми элементами без теплоизоляции;
• Отсутствие дополнительных контактов - невозможно расширить количество вспомогательных контактов без внешних модулей;
• Не предназначен для частотного регулирования - используется только для ON/OFF управления.

Примеры использования

• Автоматический насос в системе водообеспечения - запуск по уровню воды;
• Ленточный конвейер на пищевом предприятии - включение/остановка по команде оператора;
• Вентилятор системы охлаждения оборудования - терморегулируемый режим работы;
• Шлифовальный станок - безопасный пуск после проверки доступа персонала.

Практические советы

• Выбирая пускатель электромагнитный У2 380В (1з) 8.5–10А РТТ5-10-1, убедитесь, что ток двигателя не превышает 10 А - лучше иметь запас 10–15%
;
• Проверьте соответствие сечения проводов: для 10 А используйте медные провода минимум 2,5 мм2, желательно 4 мм2;
• При монтаже на рейку плотно затяните крепление - люфт вызывает нагрев и искрение;
• Обязательно подключите ОПН к катушке, если система управления содержит микроконтроллеры или частотники - это продлит срок службы;
• Не забудьте про тестирование перед первым запуском: проверьте срабатывание кнопок, индикацию и отключение при перегрузке.
