Пускатель электромагнитный ПМ12-010200 УХЛ4 В 380В (1з) РТТ5-10-1 8.50А - 020200100ВВ380001910 КашинЗЭА

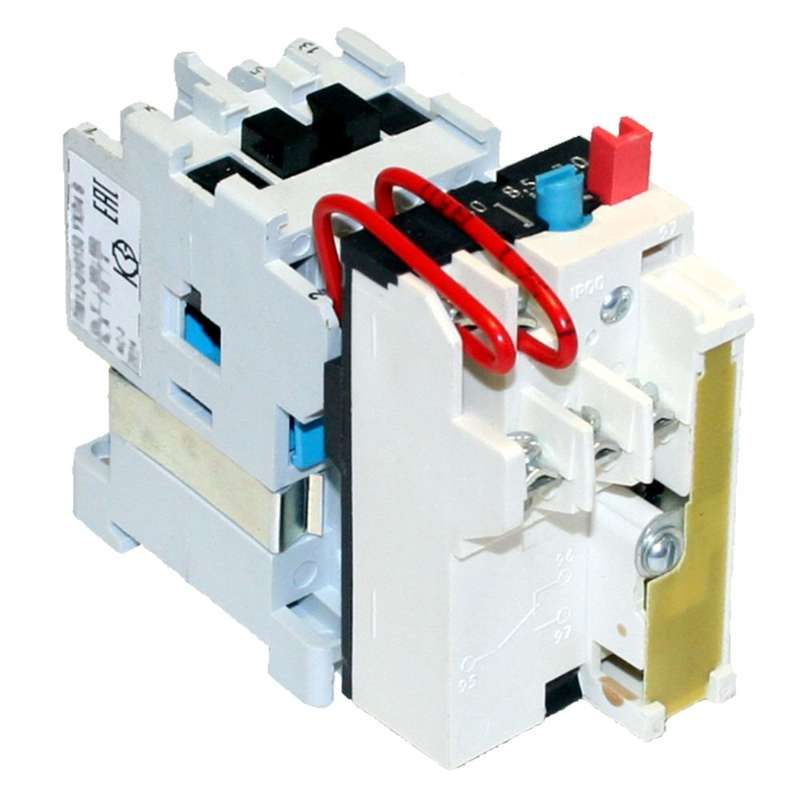

Пускатель электромагнитный ПМ12-010200 УХЛ4 В 380В (1з) 10А с реле РТТ5-10-1 8.50А предназначен для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Этот пускатель сочетает в себе силовые контакты и термореле, что делает его готовым решением для автоматизации приводов в промышленной среде.

Назначение и область применения

Пускатель электромагнитный ПМ12-010200 УХЛ4 применяется для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Подходит для стационарных установок, где требуется надёжное управление двигателями мощностью до 4 кВт. Обеспечивает пуск, остановку и защиту от длительных перегрузок и потери фазы. Часто используется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с постоянной нагрузкой.

Технические характеристики

• Тип пускателя: Прямого пуска - не позволяет выполнять реверс, только включение и выключение
• Род тока: Переменный (AC), 50–60 Гц
• Напряжение питания катушки: 380 В - требует именно такого напряжения для работы управляющей цепи
• Номинальный ток: 10 А - максимальный рабочий ток через основные контакты
• Номинальное напряжение: 660 В - предельное напряжение, которое может выдерживать изоляция аппарата
• Номинальная мощность: 4 кВт - рекомендованная мощность защищаемого двигателя при 380 В
• Защита от перегрузки: Да, с термореле РТТ5-10-1, настроено на 8,5 А
• Диапазон настройки защиты: От 7 А - можно регулировать порог срабатывания в этом интервале
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки
• Способ монтажа: На DIN-рейку или монтажную плату - совместим с типовыми шкафами управления
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допустима повышенная влажность
• Максимальная температура эксплуатации: +55 C - выше этой температуры возможны отказы
• Тип соединения: Винтовые зажимы - требуют периодической проверки затяжки
• Контакты: 1 нормально открытый (НО), 3 нормально закрытых (НЗ) - подходят для сигналов аварии, блокировок, контрольных цепей
• Индикация: Есть - светодиод показывает состояние включения, хотя световых сигнализаторов нет

Совместимость и монтаж

Пускатель ПМ12-010200 УХЛ4 легко монтируется на стандартную DIN-рейку шириной 35 мм. Монтаж на плиту также возможен, но требует соблюдения расстояний между другими устройствами. Соединение проводов выполняется винтовыми зажимами - перед первым включением обязательно проверьте плотность затяжки. Управление происходит через катушку 380 В - необходимо обеспечить питание именно этого напряжения, иначе пускатель не будет работать. Контакты не рассчитаны на высокую частоту включения - не применять для импульсного управления более 60 раз в час.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Конструкция исключает доступ к токоведущим частям при установленном корпусе. Тепловое реле РТТ5-10-1 имеет самовозврат после остывания - не требует ручной перезагрузки. Для снижения помех и продления срока службы катушки рекомендуется использовать ограничитель перенапряжений ОПН, подключаемый параллельно её выводам.

Преимущества

• Готовое решение: Интегрированное термореле eliminates необходимость внешнего устройства защиты
• Высокая надёжность: Произведён на заводе КЗЭА - известный производитель промышленной аппаратуры
• Чёткая индикация: Легко определить текущее состояние (вкл./выкл.) без дополнительных приборов
• Широкий диапазон настройки: Возможность адаптировать защиту под конкретный двигатель в пределах 7–8,5 А
• Подходящее исполнение: УХЛ4 позволяет использовать в холодных и сырых помещениях, кроме открытых площадок

Ограничения применения

• Не подходит для реверса - нужен второй пускатель или реверсивная схема
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях
• Максимальная температура +55 C - не использовать рядом с нагревательными элементами или в плохо вентилируемых шкафах
• Только переменный ток - не DC-системы
• Катушка на 380 В - невозможно подключить к сетям 220 В без преобразования
• Нет встроенного функционала для частотного управления - только ON/OFF

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором печи в производственном помещении
• Включение конвейера на пищевом участке с защитой от зависания
• Компрессор в воздушной системе с контролем перегрузки
• Циклический привод механизма подъёмника в ограниченном по времени режиме

Практические советы

• Выбирая этот пускатель, убедитесь, что ваш двигатель потребляет менее 10 А и мощность не превышает 4 кВт при 380 В
• Настройте термореле РТТ5-10-1 точно под номинальный ток двигателя - лучше немного ниже, чем выше
• Проверяйте винтовые зажимы каждые 6 месяцев - особенно при больших токах и вибрациях
• Если система часто включается, следите за температурой внутри щита - перегрев сокращает срок службы
• Для повышения долговечности катушки установите ОПН - даже если он не указан в базовой комплектации
• ПМ12-010200 УХЛ4 - это однополюсный пускатель, поэтому три фазы должны проходить через него последовательно
