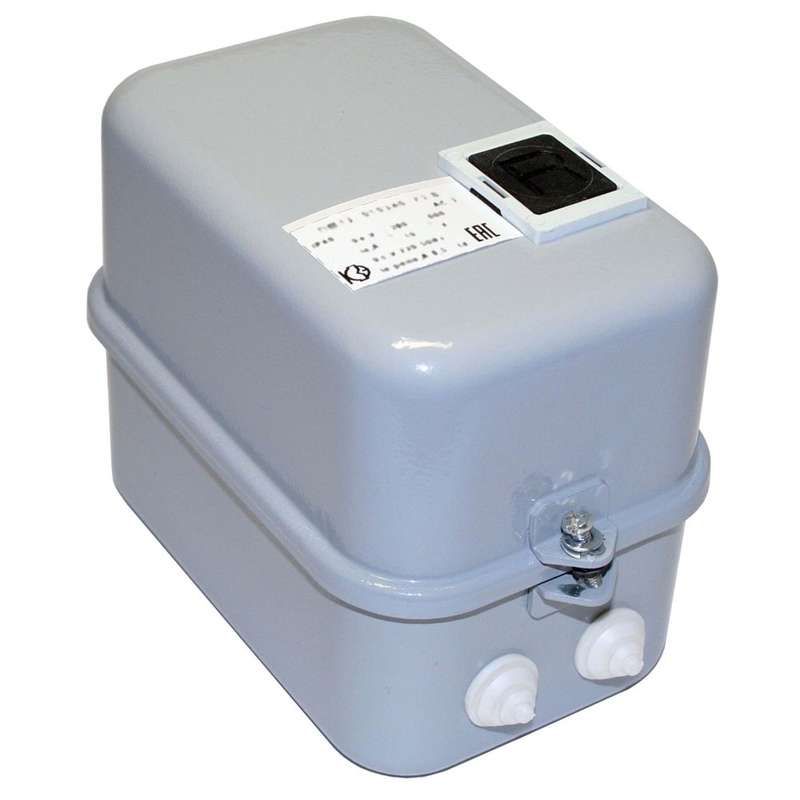

Пускатель электромагнитный ПМ12-010240 У3 В 380В (1з) РТТ5-10-1 8.50А - 020240102ВВ380001910 КашинЗЭА

Пускатель электромагнитный ПМ12-010240 У3 В 380В 10А катушка 380В AC 1НО с реле РТТ5-10-1 8.50А - это устройство для дистанционного запуска и защиты электродвигателей мощностью до 4 кВт. Произведённый компанией КашинЗЭА, он сочетает надёжную коммутацию, встроенную тепловую защиту и устойчивость к условиям эксплуатации в промышленной среде.

Назначение и область применения

Пускатель электромагнитный ПМ12-010240 предназначен для удалённого включения и выключения трёхфазных асинхронных двигателей. Его используют там, где требуется частый запуск/останов оборудования: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Встроено реле РТТ5-10-1 с номиналом 8,5 А - оно защищает двигатель от перегрузки по току. Подходит для установки в щитовые шкафы и на монтажные платы внутри производственного оборудования.

Технические характеристики

• Тип: электромагнитный пускатель с тепловой защитой
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток главных контактов: 10 А
• Номинальная мощность двигателя: 4 кВт
• Номинальное напряжение контактов: 660 В
• Число силовых нормально замкнутых (НО) контактов: 3
• Число вспомогательных контактов: 1 НО + 1 НЗ
• Защита от внешних воздействий: IP40 (защита от предметов >1 мм, но не от брызг воды)
• Климатическое исполнение: У3 (работает при температуре от -40 C до +55 C)
• Тип соединения: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор положения)
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Тепловое реле: РТТ5-10-1, ток срабатывания 8,5 А

Совместимость и монтаж

Пускатель ПМ12-010240 устанавливается исключительно на монтажную плату - не совместим с DIN-рейками. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки управления - 380 В переменного тока между L1 и N. Тепловое реле РТТ5-10-1 предварительно отрегулировано на 8,5 А; при необходимости замены - используйте аналогичное реле с таким же токовым порогом. Монтаж допускается только при температуре от -10 C до +30 C. После установки проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Защита IP40 предотвращает доступ твердых частиц размером более 1 мм, но не обеспечивает защиту от влаги - не применяйте во влажных помещениях без дополнительной герметизации. Конструкция выполнена из самозатухающих пластиков, обеспечивающих противопожарную безопасность. Работает в соответствии с классом точности 10 А - допустимая погрешность тока срабатывания +-10 %.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов защиты
• Жесткая конструкция и материалы повышают долговечность при вибрациях
• Индикация позволяет оперативно определить состояние включения/выключения
• Отсутствие требований к регулярному обслуживанию - никаких смазок или чисток
• Катушка 380 В AC совместима с большинством промышленных сетей без преобразователей

Ограничения применения

• Не используется в условиях повышенной влажности, брызг воды или пылевых средах - IP40 недостаточно
• Нельзя устанавливать на открытых площадках или в необогреваемых щитовых без термоконтроля
• Максимальная рабочая температура - +55 C; выше этого значения возможны отказы реле или деформация корпуса
• Не предназначен для частого пуска более 60 раз в час - риск перегрева катушки
• Подключение к однофазным цепям невозможно - только трёхфазные нагрузки

Примеры использования

• Автоматизация линии производства: управление питанием насоса подачи сырья
• Вентиляционные системы: включение/выключение вентиляторов по графику
• Оборудование для пищевой промышленности: перемешивающие агрегаты с защитой от перегрузки
• Лифты и подъёмники: управление двигателем с защитой от заклинивания

Практические советы

• Выбирая пускатель ПМ12-010240, убедитесь, что ваш двигатель потребляет ≤8,5 А при максимальной нагрузке - иначе реле будет ложно срабатывать
• Если нужна защита от перепадов напряжения - дополнительно установите автоматический выключатель с U/V-защитой
• При использовании в холодных помещениях (например, на складе) перед первым запуском прогрейте устройство до +10 C
• Не заменяйте оригинальное реле РТТ5-10-1 на другие модели без согласования с заводом-изготовителем - изменится время срабатывания
• Для удобства диагностики рекомендуется подключать индикатор состояния к контроллеру через вспомогательный контакт НО
