Пускатель электромагнитный ПМ12-010210 У2 В, 380В,(3з+2р), РТТ5-10-1, 8,50А - 020210321ВВ380001910 КашинЗЭА

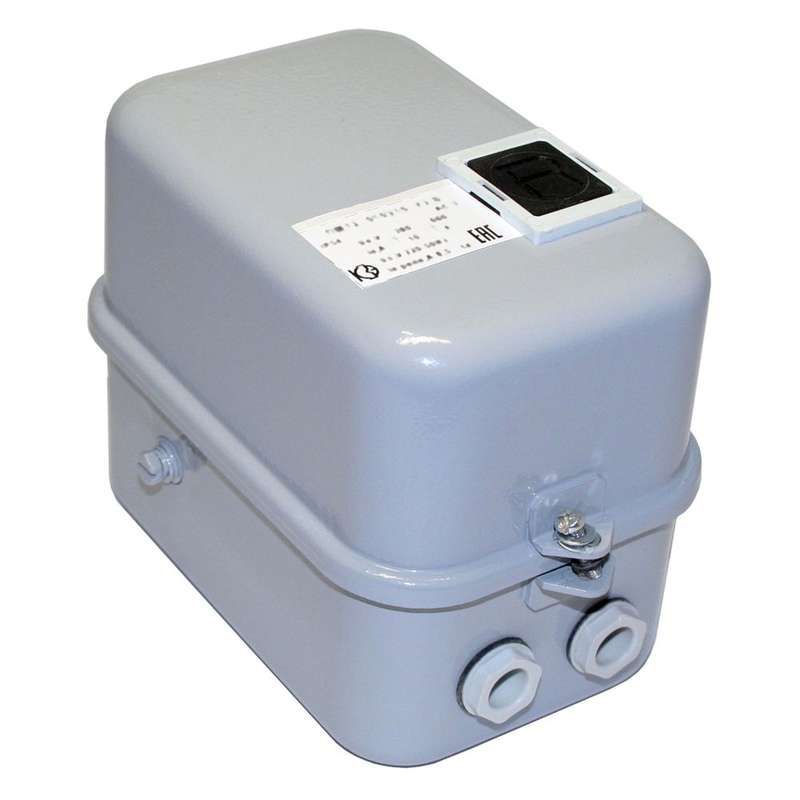

Пускатель электромагнитный ПМ12-010210 У2, 380В, 3НО+2НЗ, 8.50А, с реле РТТ5-10-1 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Бренд КЗЭА г.Кашин обеспечивает надёжность в промышленной автоматике, а артикул 020210321вв380001910 позволяет точно идентифицировать модель.

Назначение и область применения

Пускатель электромагнитный ПМ12-010210 У2 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он используется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, компрессорах и других станках. Встроено тепловое реле РТТ5-10-1, которое защищает двигатель от длительных перегрузок и обрыва фазы. Устройство не поддерживает реверс - применяется там, где направление вращения задаётся механически или не требуется изменять.

Технические характеристики

• Напряжение питания: 380 В переменного тока (AC)
• Напряжение катушки управления: 380 В - совпадает с питанием нагрузки, упрощает схему подключения
• Номинальный ток: 10 А - допустимый постоянный ток через силовые контакты
• Номинальная мощность: 4 кВт - максимальная мощность двигателя, который можно безопасно коммутировать
• Количество контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ) - для управления цепями сигнализации, блокировок и обратной связи
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или пылью
• Максимальная температура эксплуатации: +55 C - не использовать в условиях, где температура выше этого значения
• Способ монтажа: на монтажную плату - требует установки на жёсткую поверхность с креплением болтами
• Тип соединения: винтовые зажимы - надёжные, позволяют подключить провода сечением до 2,5 мм2
• Тепловое реле: да, тип РТТ5-10-1 - регулируемое, с возможностью настройки тока срабатывания

Совместимость и монтаж

Пускатель ПМ12-010210 У2 монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для правильной установки необходимо соблюдать посадочные размеры и использовать четыре крепёжных отверстия. Подключение силовых цепей - к клеммам L1–L3 и T1–T3; управление - к катушке A1–A2. Вспомогательные контакты (3НО+3НЗ) доступны для подключения в цепи управления: аварийные сигналы, блокировки, индикация состояния. Не используйте этот пускатель в сетях с постоянным током - он рассчитан только на переменный ток 50/60 Гц.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12448-80. Тепловое реле РТТ5-10-1 имеет класс отключения 10 А, что гарантирует срабатывание при перегрузке в пределах допустимой времятоковой характеристики. Применение ограничителей перенапряжений (ОПН) на катушке рекомендовано в сетях с высокими импульсными помехами - особенно при использовании частотных преобразователей рядом.

Преимущества

• Интегрированное тепловое реле снижает количество внешних элементов в схеме
• Высокая степень защиты IP54 повышает надёжность в сложных условиях
• Наличие трёх НЗ контактов удобно для создания цепей безопасности и блокировок
• Катушка на 380 В исключает необходимость в дополнительном трансформаторе
• Простая винтовая система подключения минимизирует риск плохого контакта

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Максимальная рабочая температура +55 C - нельзя применять в печных помещениях или без принудительного охлаждения
• Монтаж только на плату - несовместим с DIN-рейкой, требует подготовки корпуса
• Нет светодиодной индикации - состояние устройства придётся контролировать внешними средствами
• Не предназначен для частых включений более 600 раз в час - может снизиться срок службы контактов

Примеры использования

• Автоматическая система подачи воды - управление насосом 4 кВт с защитой от сухого хода
• Ленточный конвейер на пищевом производстве - запуск/остановка по сигналу PLC
• Вентиляционная установка в цеху - защита от перегрева при длительной работе
• Подъёмник с ограниченным режимом работы - использование НЗ контактов для блокировки при аварии

Практические советы

• При подборе проводов учитывайте сечение: для тока 10 А оптимально - 1,5–2,5 мм2 медных жил
• Проверьте соответствие напряжения катушки (380 В) и сети - неверное подключение приведёт к выходу из строя
• Настройте тепловое реле РТТ5-10-1 под реальный ток двигателя - не превышайте 10 А, но не занижайте слишком сильно
• Если в схеме есть частотный преобразователь, обязательно установите ОПН на катушку пускателя - это продлит срок службы
• При сборке схемы используйте кабельные вводы с герметизацией - IP54 будет эффективен только при сохранении целостности корпуса
